土耳其式电梯升降传动机构设计

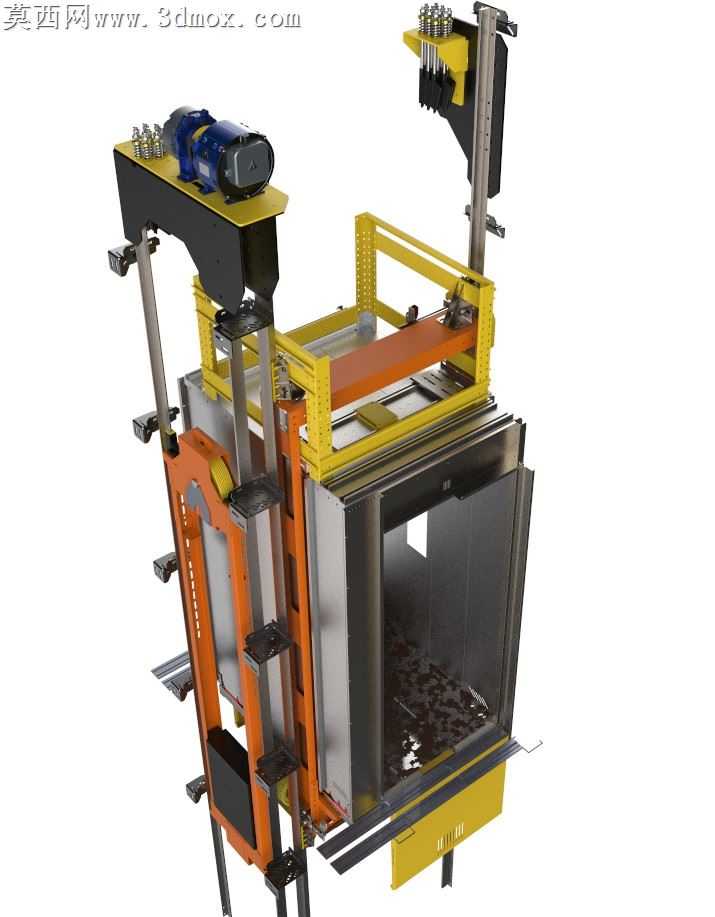

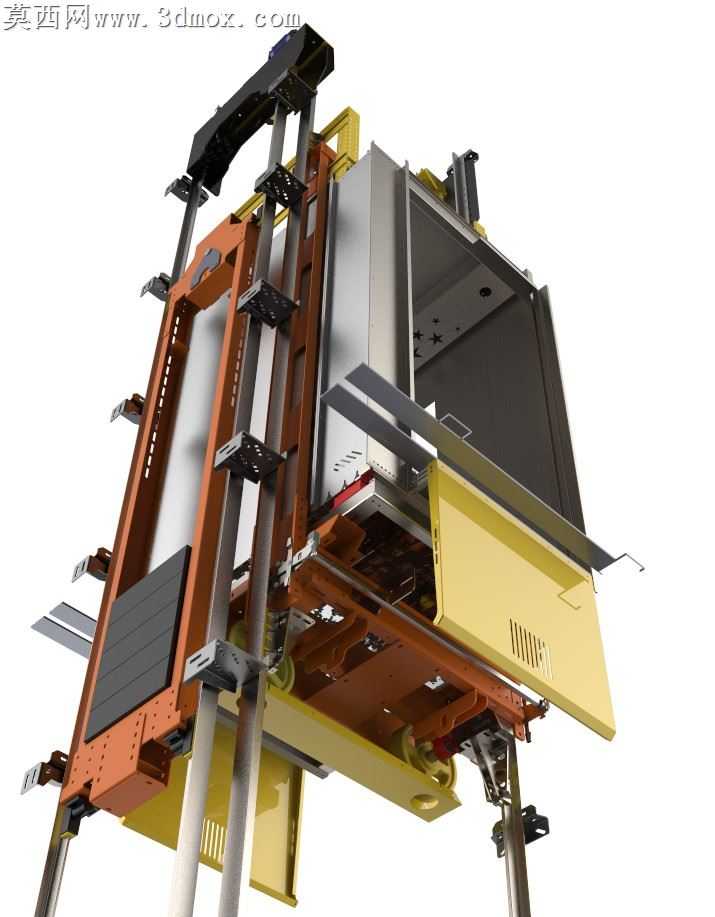

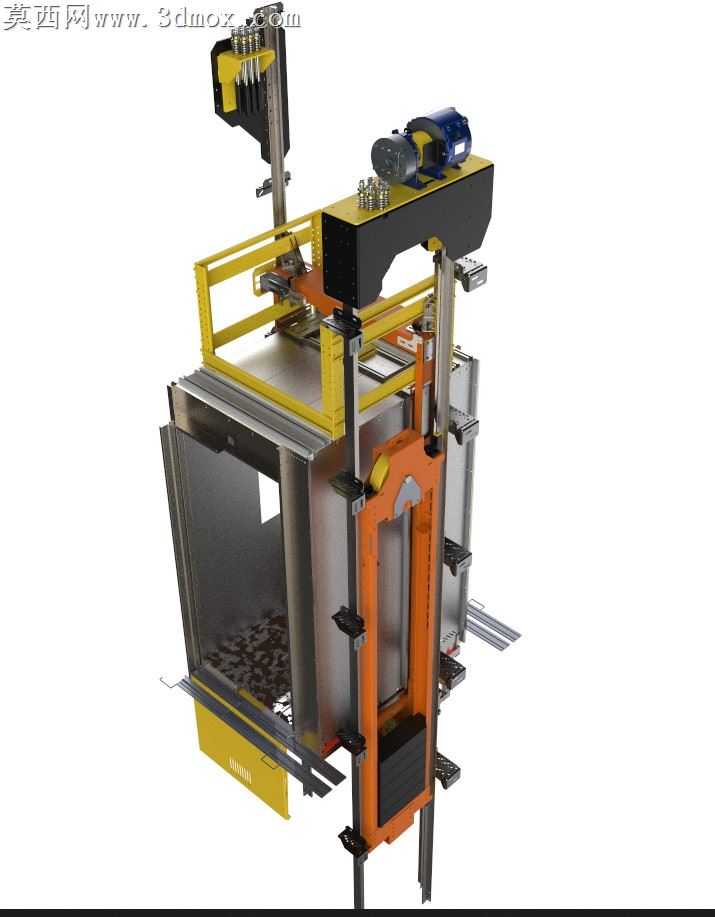

做这套电梯机构建模的时候，最先敲定的是装配逻辑的落地，毕竟电梯类设备最核心的就是运行时的对位精度和结构稳定性，不能光看着像，得把实际装配里的干涉问题提前在模型里规避掉。一开始搭框架的时候，最先处理的是两侧的导向立柱，没直接用现成的方管型材凑数，特意给立柱上的导靴安装位留了微调余量，毕竟实际安装的时候导轨拼接难免有公差，要是模型里把安装位做死，后续出加工图的时候连调整空间都没有。顶部的驱动单元排布花了不少心思，减速电机和曳引轮的相对位置反复调了三次，一开始把电机放在机架正中间，后来发现检修的时候根本没法伸手拆电机端盖，就往侧边挪了120mm，顺便给电机接线盒留了足够的走线空间，连线缆的弯曲半径都在模型里卡了标准值，避免实际布线的时候线缆折损。轿厢周边的防护栏一开始做的是整圈封闭的钣金件，转装配视角检查的时候发现，轿厢平层的时候侧边的感应器会被护栏挡住信号，索性把对应位置的护栏改成了镂空的型材框架，既不降低防护强度，还给传感器留出了无遮挡的信号传输路径，连传感器的安装支架都做了腰型孔，方便现场调试的时候微调感应距离。做轿厢和框架的配合时，特意给滑动接触面留了0.8mm的配合间隙，没做完全的零间隙贴合，毕竟实际运行的时候金属件会有热胀冷缩，间隙留小了容易卡滞，留大了又会晃，反复比对了常规电梯的配合公差才定的这个数值。材质调试的时候，承重结构部分特意用了磨砂金属材质，把表面粗糙度调到了对应热轧型钢的参数，防护栏用了醒目的亮黄色喷塑材质，驱动电机的外壳做了铸铝的颗粒质感，连顶部的紧固螺栓都单独给了镀锌件的金属反光参数，渲染的时候特意打了侧光，把结构之间的层级关系照得清清楚楚，不会因为零件叠在一起分不清装配关系。最开始做门机部分的联动结构时，想直接用齿轮齿条传动，后来算传动行程的时候发现齿条长度会超出轿厢顶部的安装空间，就换成了同步带传动，把张紧轮藏在了侧边的立柱空腔里，既省空间又能保证门体开关的同步性，连门体的密封条安装槽都在模型里开好了，不用后续二次修改。这套模型最实用的地方在于所有的安装位都贴合实际加工装配的需求，不是花架子的外观模型，不管是做课程实训的结构验证，还是做小型电梯的方案演示，都能直接拆解参考，每个部件的连接逻辑都能对应到实际的生产安装流程，不会出现现实里根本装不起来的结构问题。
