家用电梯c型金属安装结构件设计

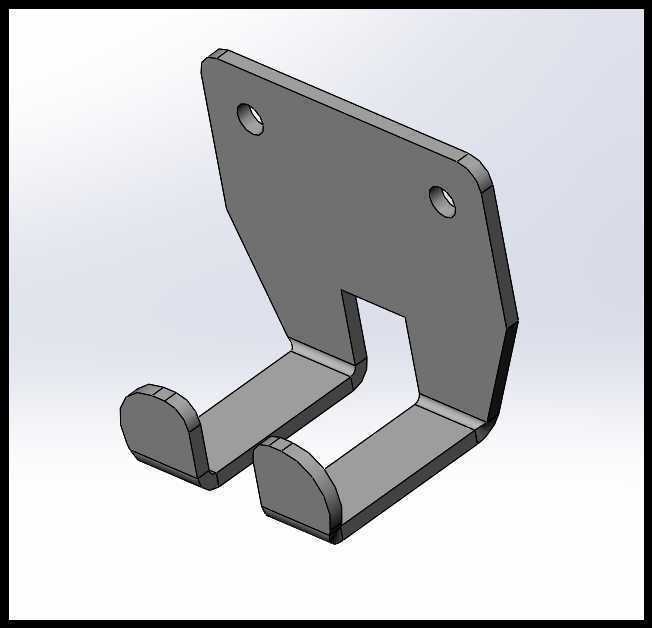

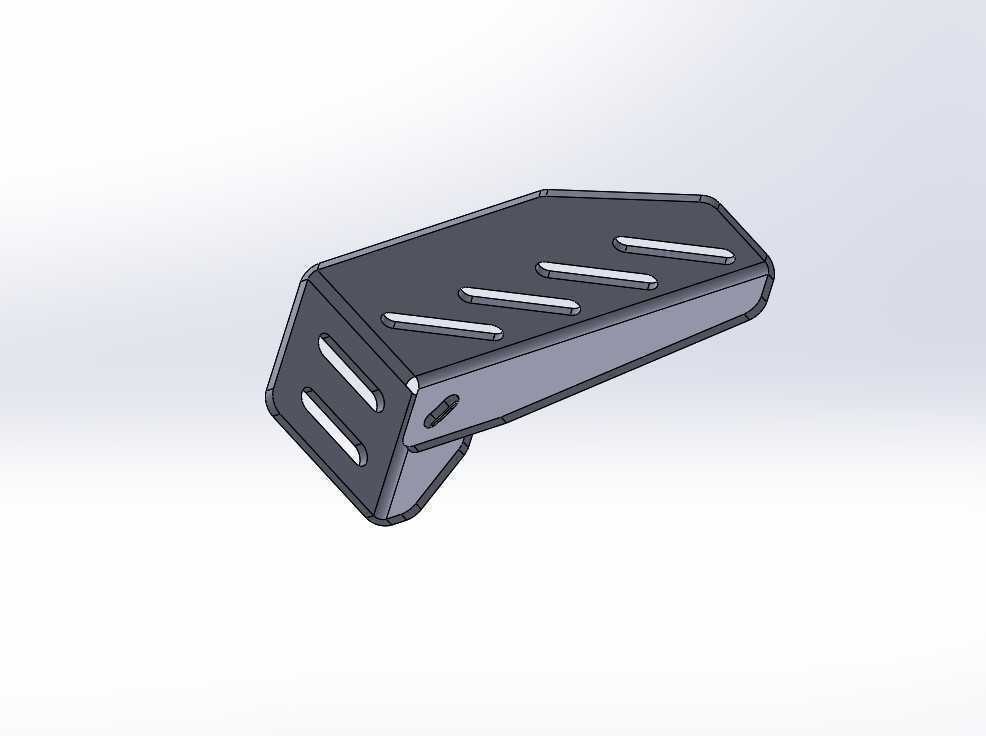

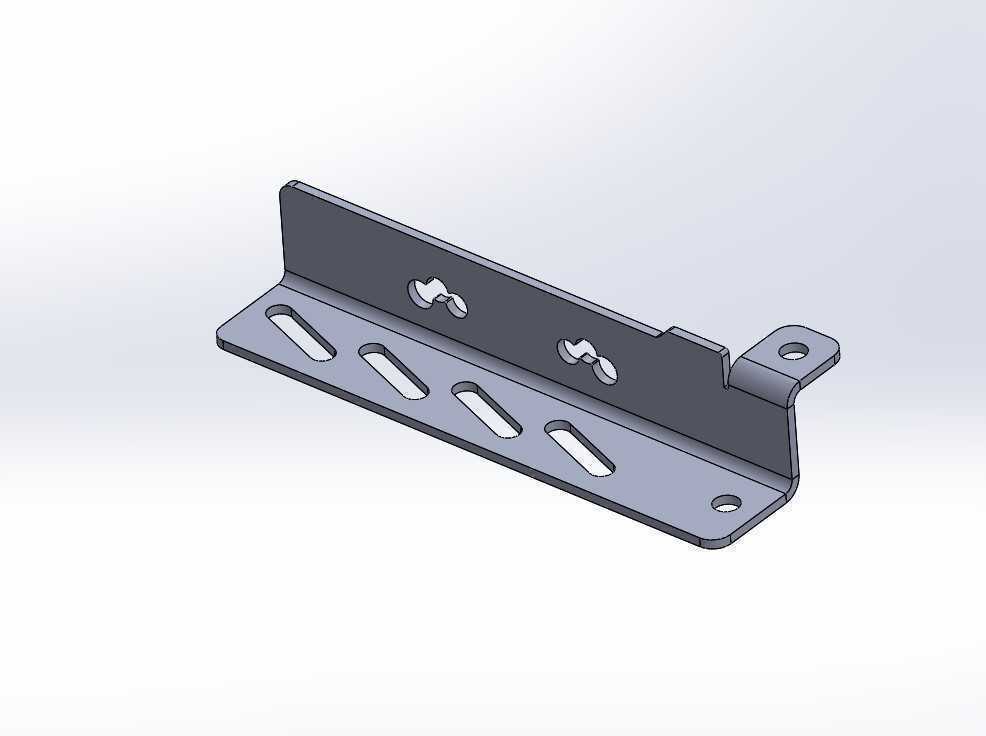

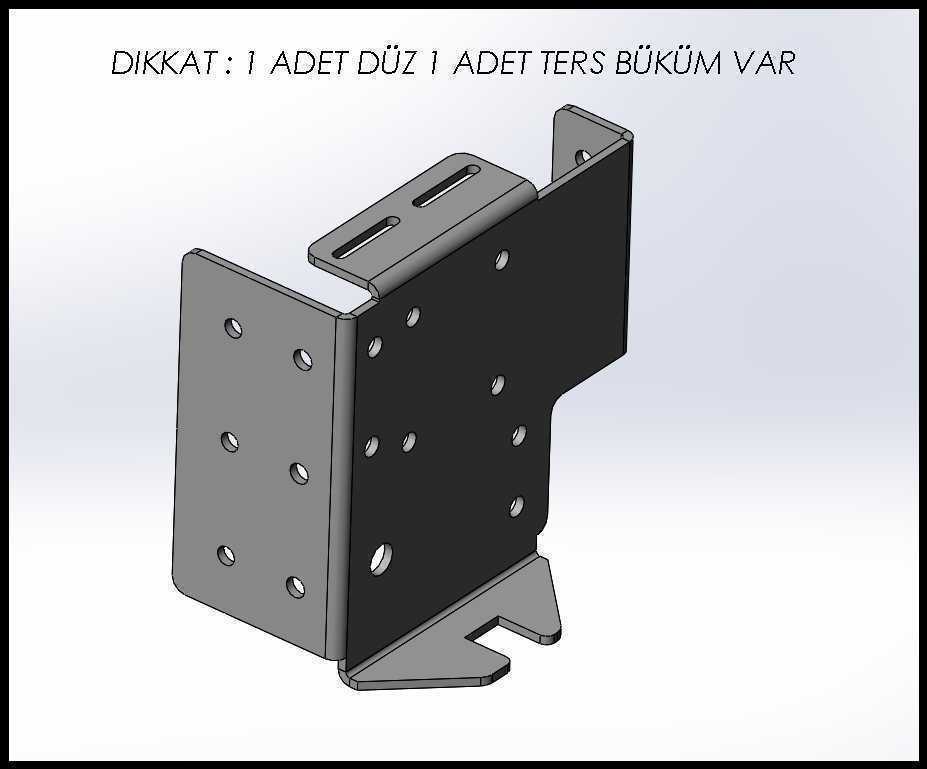

　　这款结构件是家用电梯c型配置里的核心钣金承载安装件，主要应用于私人住宅加装的小型家用电梯井道内部，承担电梯门机系统、导向组件或者局部安全触发机构的安装定位功能，区别于商用电梯的厚重型钢构件，家用电梯受限于井道尺寸、建筑承重以及家装美观需求，这类结构件在设计时需要兼顾轻量化与结构强度的平衡。从结构形态来看，该零件采用异形钣金折弯成型，整体轮廓根据井道内的安装空间做了切角避让处理，上部的异形缺口是为了匹配电梯运行时的运动部件轨迹，避免轿厢上下运行过程中出现结构干涉，零件上预留的两个通孔为安装固定孔，孔位公差按照IT12级精度控制，能够适配常用的M8或者M10膨胀螺栓或者T型螺栓安装，

　　安装时可以直接固定在井道的型钢框架或者混凝土预埋基面上，不需要额外做复杂的现场配钻加工。零件表面的压印标识是装配对位标记，现场安装时可以通过该标记快速对齐相邻构件的对位线，减少安装调试时的测量找正时间，这在家用电梯现场安装场景中非常实用，因为多数家装现场的安装空间狭窄，测量工具施展受限，直观的对位标记能大幅降低现场安装的出错概率。设计过程中，首先核算了该安装位的静态承载与动态冲击载荷，家用电梯额定载重普遍在400kg以内，该构件承载的附属部件重量不超过15kg，同时考虑电梯启停时的1.2倍动载系数，选用2mm厚度的冷轧钢板做折弯成型即可满足强度要求，折弯处做了R1.5的圆角处理，避免应力集中导致的钣金开裂，零件边缘做了去毛刺处理，

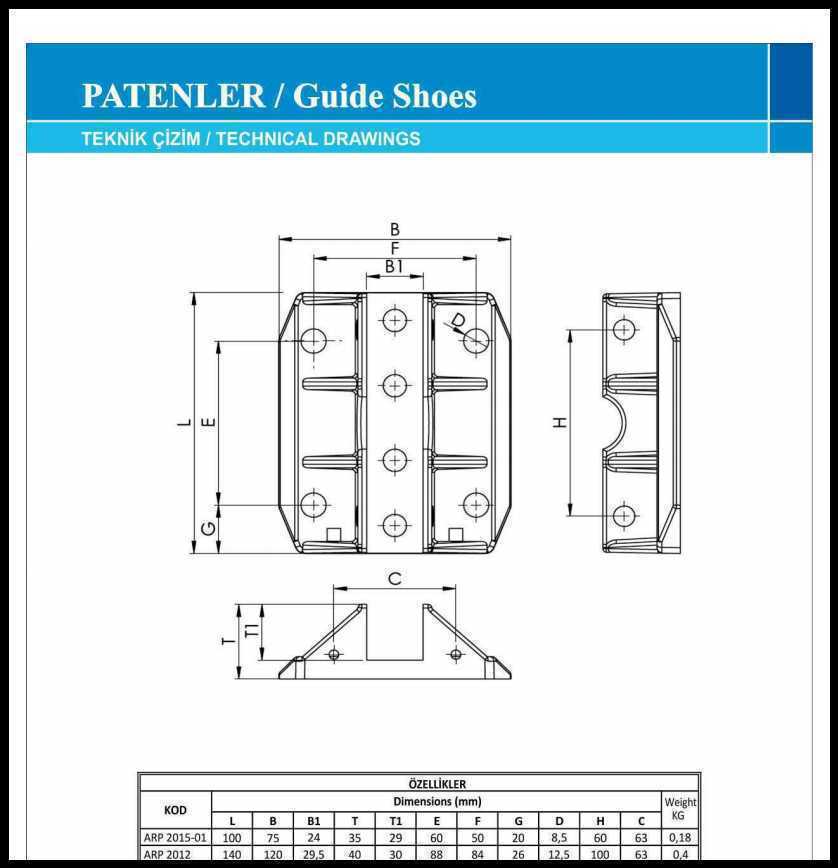

　　防止安装过程中划伤施工人员或者相邻的线缆外皮。安装边界方面，该零件的整体外轮廓尺寸适配c型家用电梯的标准井道侧壁安装位，安装后突出安装基面的厚度不超过25mm，不会占用轿厢的运行净空，同时零件的异形轮廓避开了井道内的随行线缆、照明线路的走线路径，不需要额外做走线避让改造。在实际使用场景中，这类结构件属于电梯安装的基础定位构件，其形位公差直接影响后续安装的门机、导靴等部件的运行精度，因此设计时对两个安装孔的同轴度、安装面的平面度都做了明确要求，安装面平面度控制在0.2mm以内，保证附属部件安装后不会出现偏斜，避免长期运行过程中出现部件磨损、异响等问题。不同于标准化的商用电梯零部件，家用电梯的井道尺寸往往根据住宅现场条件定制，

　　这类c型结构件的异形轮廓就是针对特定井道布局做的适配设计，既满足了结构承载需求，又最大化利用了井道内的有限空间，同时钣金冲压的成型方式适合小批量定制生产，不需要开复杂的压铸或者铸造模具，能够缩短家用电梯的定制生产周期，适配家装项目的灵活交付需求。
