自动扶梯梯级传动导向支撑结构

　　这套结构针对商用自动扶梯的梯级运行导向需求设计，核心解决大客流场景下梯级运行的平稳性、定位精度问题，适配商超、轨道交通站点、公共交通枢纽这类日均客流过万的重载使用场景。日常运维中，自动扶梯的梯级跑偏、运行异响是高频故障点，这套结构在设计阶段就把导向间隙的可调性作为核心指标，侧向导轮的安装座预留了0.5-2mm的偏心调节余量，现场安装时不需要拆解主桁架，仅通过调节螺栓就能完成导轮与导轨的间隙校准，大幅缩短现场调试的工时。

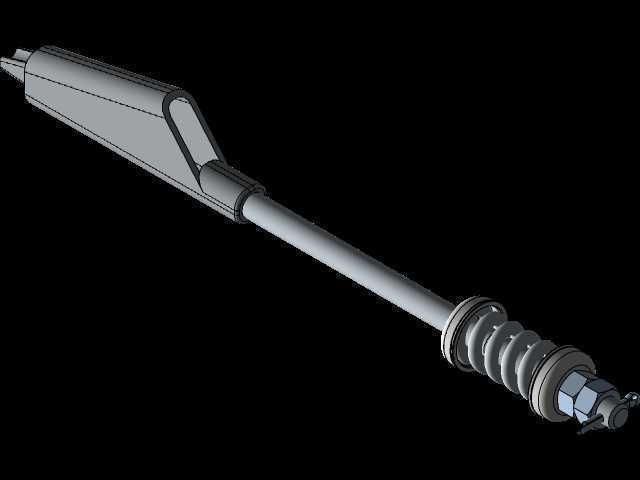

　　从功能特性来看，结构分为纵向主承载导轨、侧向防偏导向条、梯级牵引连接座三个核心模块，主承载导轨采用冷拉型钢一体成型，截面做了变厚度处理，梯级滚轮接触的轨面厚度比安装翼缘厚3mm，避免长期受滚轮交变载荷出现轨面压溃变形；侧向导向条表面粘贴了自润滑高分子耐磨片，不需要定期加注润滑脂，适配室内免维护的运维要求，耐磨片的磨损量预留了3mm的冗余，正常客流下可满足五年以上的使用寿命。牵引连接座和梯级主轮轴的配合孔采用H7公差配合，连接面做了防滑滚花处理，避免长期启停冲击下连接螺栓出现松动移位。

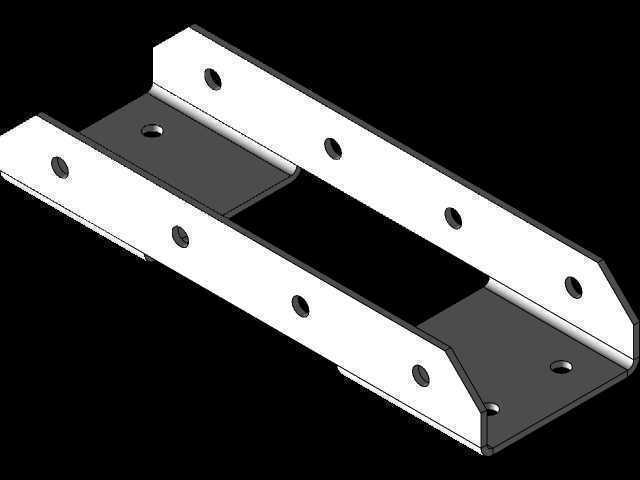

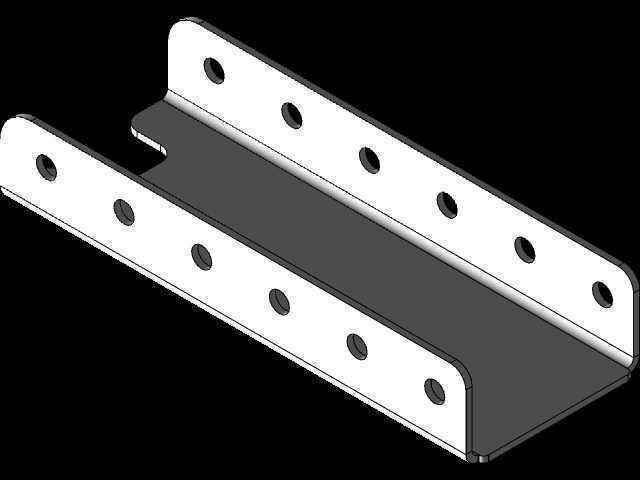

　　设计过程中优先考虑了安装边界的适配性，整套导向结构的安装基准完全匹配常规商用自动扶梯的桁架安装孔位，横向安装宽度控制在1280mm，适配1000mm宽度的主流梯级规格，纵向单段导轨长度为1200mm，段与段之间采用凹凸榫接定位，拼接处的轨面阶差控制在0.05mm以内，避免梯级经过拼接位置时出现颠簸抖动。结构底部的安装支架开了长圆孔，允许桁架焊接存在±3mm的安装误差，现场施工时不需要对桁架进行二次补焊打磨，直接通过螺栓就能完成位置微调。

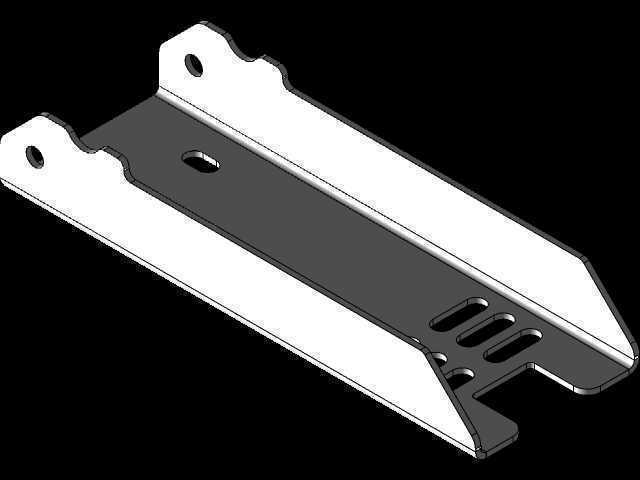

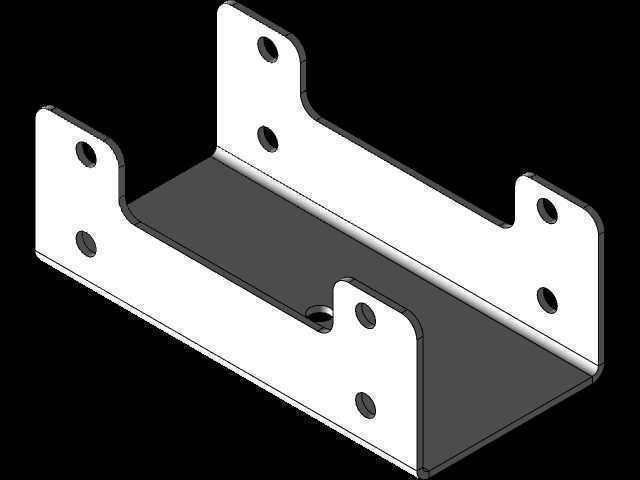

　　针对传感器的安装适配，结构在上、下平层位置预留了传感器安装支架，支架的安装面做了铣平处理，平面度控制在0.1mm以内，可适配漫反射式、电感式多种梯级位置检测传感器，传感器的检测间隙可通过支架上的腰型孔进行前后调节，不需要额外制作安装工装。传感器的走线槽和导轨结构一体化设计，线槽内部预留了屏蔽层接地端子，避免变频器运行时的电磁干扰导致传感器误触发，保障梯级位置检测的准确性，防止出现梯级缺失、超速这类安全故障。

　　实际运行过程中，这套导向结构的梯级运行噪音可控制在55分贝以内，满足公共区域的噪音管控要求，主承载导轨的静载荷安全系数达到8倍以上，可承受单个梯级120kg的额定载荷，即使出现短时客流超载的情况，也不会出现导轨变形、导轮脱轨的安全问题。结构的所有外露金属件都做了镀锌钝化处理，可适应地下站点这类相对潮湿的使用环境，不会出现锈蚀卡滞的问题。在建模阶段，所有运动部件都做了干涉检查，导轮在全行程运行过程中与周边结构的最小间隙保持在3mm以上，避免出现运行刮擦，同时对连接螺栓的安装空间做了校核，所有紧固位置都预留了足够的扳手操作空间，后期运维更换易损件时不需要拆解周边结构，单人即可完成导轮、耐磨片的更换作业。
