电梯层门机电联锁安全锁具结构

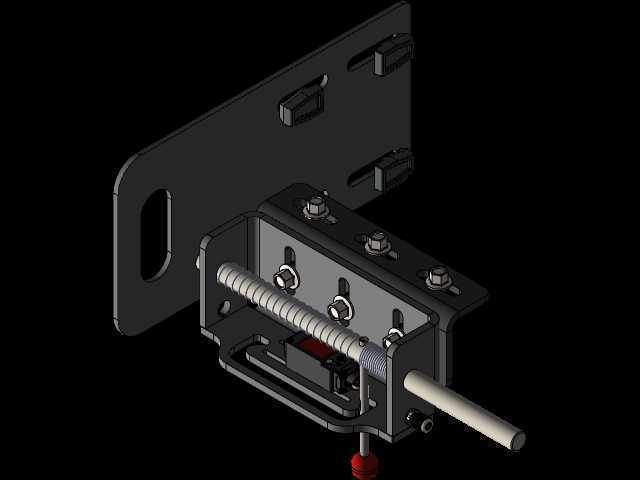

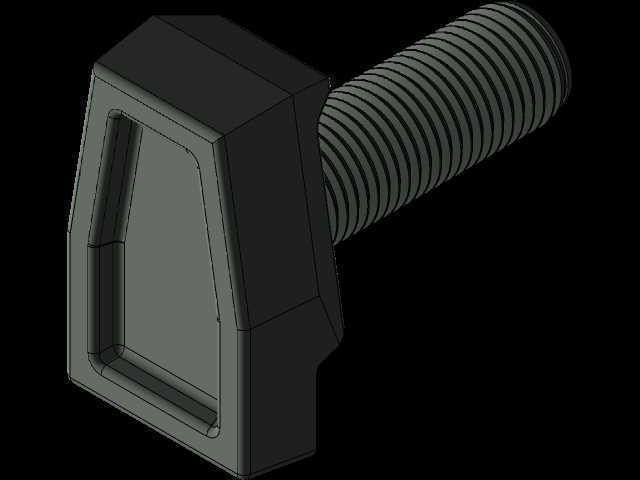

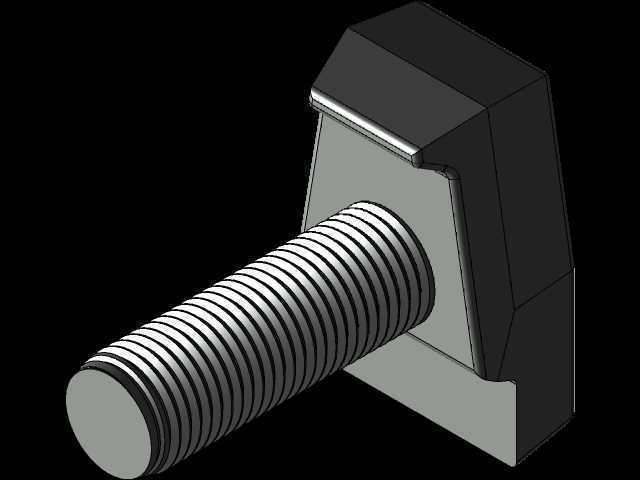

　　这款锁具是面向电梯层门防护场景设计的机电联锁结构，核心作用是在电梯轿厢未抵达对应楼层时，可靠锁闭层门，避免人员意外坠入井道引发安全事故，属于电梯安全防护体系里的核心执行部件，日常运行中需要承受数万次往复动作的可靠性考验，同时要满足误操作防护、外力防撬的硬性要求。从结构布局来看，整套锁具采用安装基板承载所有功能组件，基板上开有长条形调节安装孔，可适配不同品牌、不同厚度的电梯层门门机安装位，安装时能根据现场门体的实际装配公差调整锁体固定位置，降低现场安装的配作工作量，基板边缘做了折边强化处理，提升薄板冲压件的整体刚性，避免长期受冲击后出现基板变形导致锁止对位偏移的问题。锁止执行部分采用螺杆式传动结构，配合滑动锁舌实现直线往复锁止动作，

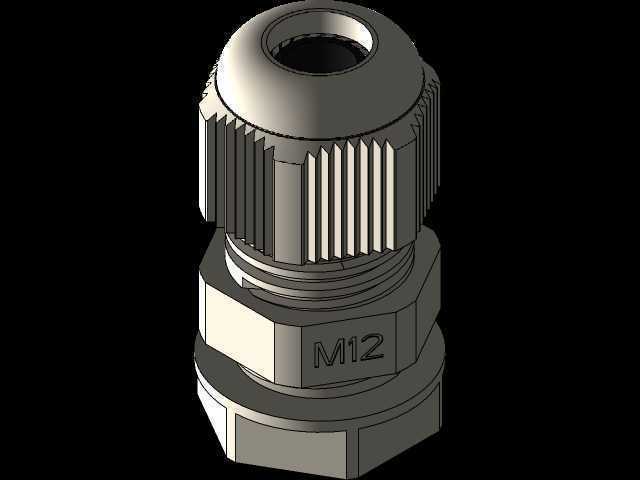

　　螺杆两端通过带衬套的支撑座固定在基板上，衬套采用自润滑材质，无需定期加注润滑脂即可保证长期动作顺畅，减少后期运维的工作量；锁舌的滑动行程经过精准核算，完全伸出时可可靠卡入层门门框的锁止卡槽内，缩回时完全退入门体侧的锁体内部，不会在开关门过程中出现剐蹭门框的问题。锁体上集成了多组位置检测元件的安装位，可对应安装锁止到位、解锁到位的检测传感器，当锁舌完全伸出卡入卡槽后，传感器会输出锁闭到位信号给电梯控制系统，此时电梯才允许启动运行；如果锁舌未完全到位，控制系统会触发故障提示，禁止电梯运行，从电气控制层面避免带隐患运行。整套锁具的动作逻辑设计为机械锁止优先，即使电气检测部分出现故障，机械结构依然能保持锁闭状态，不会出现层门意外开启的情况，

　　同时锁体上设置了应急解锁的触发结构，在出现断电、故障等特殊情况时，维保人员可通过专用工具从层门外侧触发解锁结构，实现应急开门，满足消防与应急救援的使用要求。设计过程中充分考虑了不同使用场景的适配性，锁体的整体外轮廓尺寸控制紧凑，可适配厚度40mm到60mm的常规层门门体安装空间，所有外露的运动部件都做了防脱限位设计，避免长期震动后零件松脱掉落引发卡滞；锁舌的头部做了导向斜面设计，当层门关闭过程中出现小幅对位偏差时，锁舌可通过导向斜面顺利滑入锁止卡槽，不会出现硬顶卡滞的问题。整套结构的零件拆分充分考虑了加工工艺性，基板采用冷轧钢板冲压成型，支撑座、锁舌等受力零件采用粉末冶金或者机加工工艺制作，传动螺杆采用标准轧制螺杆改制，

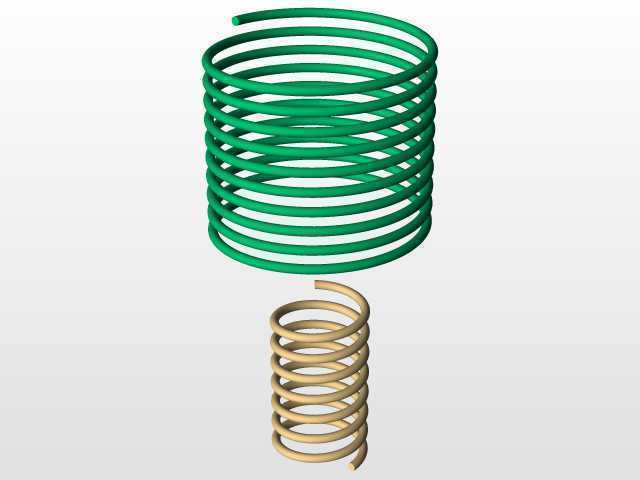

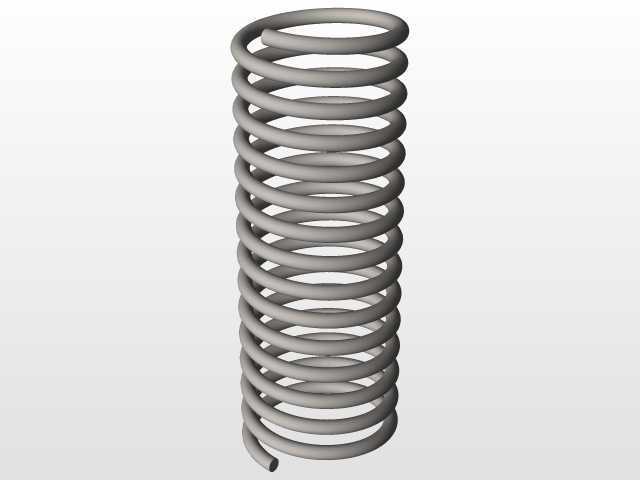

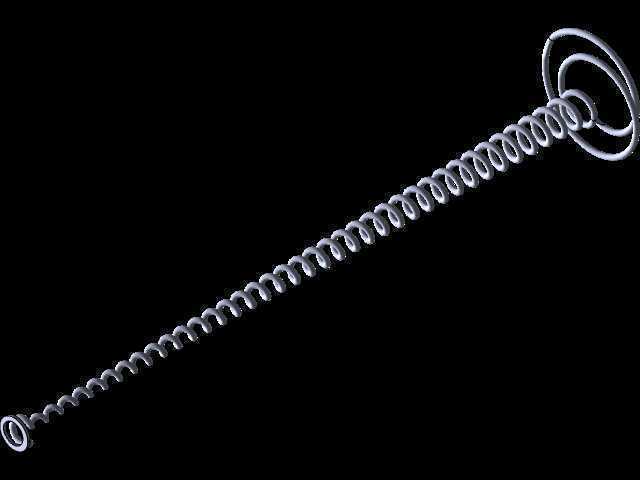

　　在保证结构强度与动作可靠性的前提下，尽可能降低零件加工成本，适合批量生产装配。在安装边界上，锁体的固定孔位间距兼容市面主流层门锁的安装尺寸，老旧电梯的锁具更换时可直接原位安装，无需重新在门体上打孔，大幅降低改造更换的施工难度；锁体的动作触发端适配主流门机的摆杆触发结构，无需额外改造门机的传动部件即可匹配使用。日常运行中，锁具的锁止动作与门机的开关门动作完全联动，门机执行开门动作时会同步带动锁体的解锁摆杆，驱动螺杆转动带动锁舌缩回，层门完全打开后锁舌保持缩回状态；门机关门到位时，摆杆释放锁体的复位结构，带动螺杆反向转动驱动锁舌伸出卡入卡槽，完成锁闭动作，整个动作过程无需额外动力驱动，完全依靠机械结构联动实现，可靠性远高于独立电控驱动的锁具结构。
