螺旋齿行星轮系全齿圈传动结构

项目分类:齿轮 发布时间:2026-05-21 ID:1151187
  • 螺旋齿行星轮系全齿圈传动结构
  • 螺旋齿行星轮系全齿圈传动结构
  • 螺旋齿行星轮系全齿圈传动结构
  • 螺旋齿行星轮系全齿圈传动结构
  • 螺旋齿行星轮系全齿圈传动结构
  • 螺旋齿行星轮系全齿圈传动结构

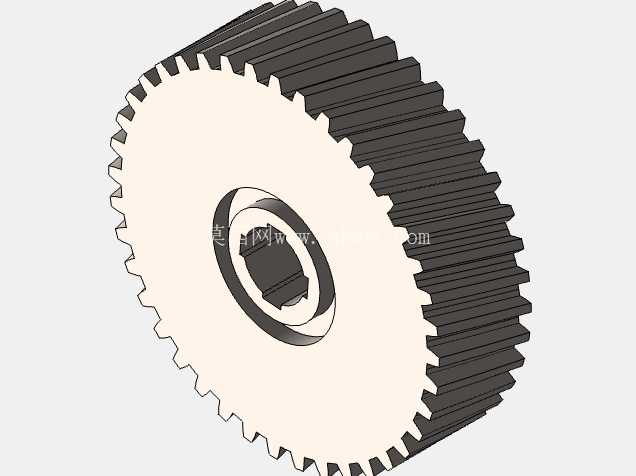

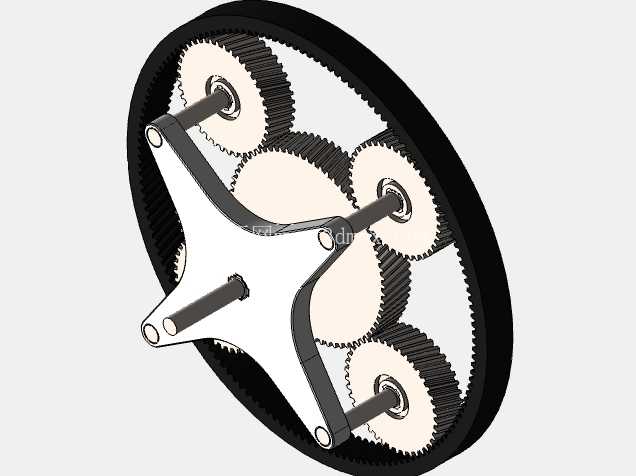

这套行星轮系采用15度螺旋角设计,内齿圈为全齿结构,搭配四个均匀分布的行星轮与中心星型架,核心应用覆盖中小功率减速传动场景,常见于工业机械手关节驱动、小型输送线动力端、自动化设备分度机构这类对传动平稳性有要求的工位。不同于直齿行星结构,15度螺旋角的轮齿啮合过程是渐进式接触,重合度更高,运转时的冲击与噪音明显更低,适合连续运转的中低速传动工况,能有效降低轮齿局部接触应力,延长组件整体使用寿命。

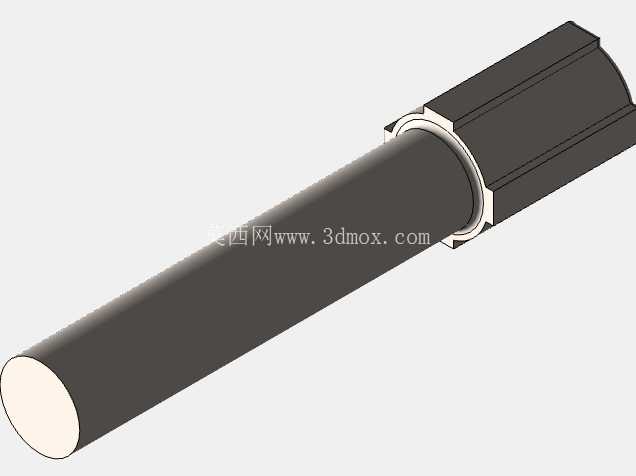

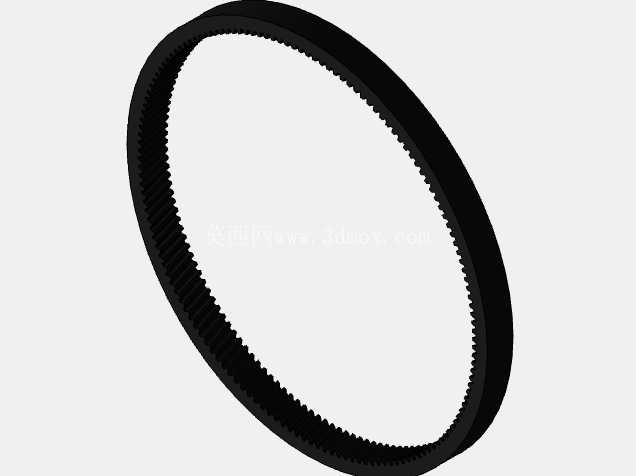

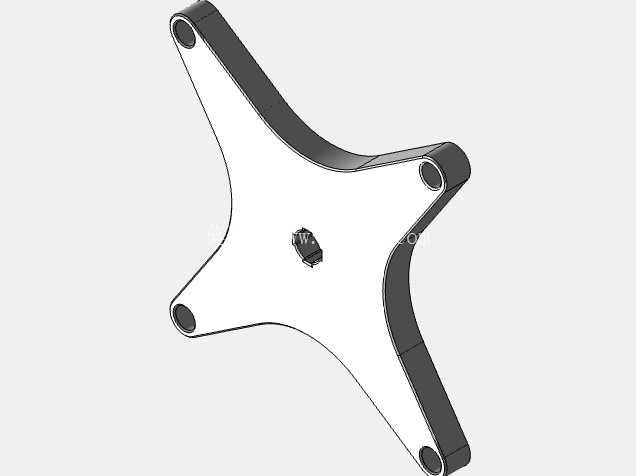

从结构设计逻辑来看,四个行星轮沿内齿圈周向均布,星型架作为输出端承载行星轮轴的载荷,每根行星轮轴与架体的配合位置都做了轴肩定位设计,避免运转过程中行星轮出现轴向窜动;内齿圈采用一体式环形结构,齿部加工精度直接影响整套轮系的回程间隙,建模时齿廓曲线严格按照渐开线生成,螺旋角方向与行星轮对应,保证啮合时齿面接触面积均匀,不会出现偏载咬齿的问题。轮系的传动比由内齿圈齿数、太阳轮齿数共同决定,这套固定内齿圈、星型架输出的结构,能在较小的体积下实现较大的减速比,相比平行轴齿轮组,同减速比下的轴向尺寸能压缩40%左右,非常适合安装空间受限的设备内部。

安装边界方面,内齿圈的外圆为定位基准面,设计时预留了环形安装止口,可直接与设备壳体的内孔配合定位,端面上的安装孔位沿圆周均布,方便通过螺栓完成固定;星型架的输出端设置了中心定位孔与端面连接孔,可直接对接负载轴或传动法兰,不需要额外加装过渡连接套。行星轮与轮轴之间预留了轴承安装位,实际装配时可根据载荷大小选配滚针轴承或深沟球轴承,保证行星轮自转过程的顺畅度,避免轮轴与行星轮内孔直接摩擦造成磨损。

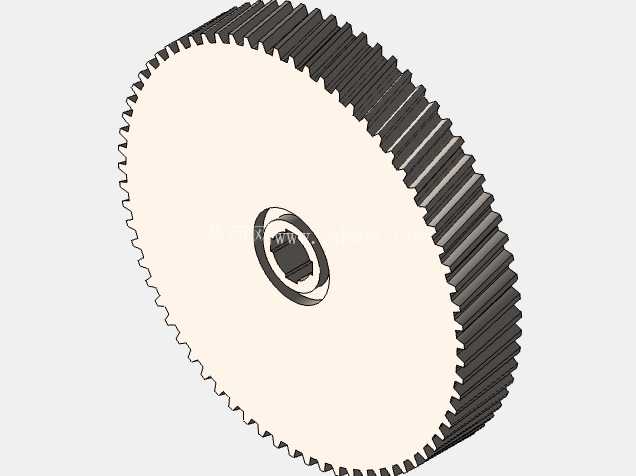

材料选用上,轮系主体采用钢材单元,齿部可根据实际载荷需求做表面淬火处理,提升齿面硬度与耐磨性,芯部保持足够韧性应对冲击载荷;星型架采用调质处理,保证支撑强度的同时不会因为硬度过高造成应力集中断裂。建模过程中对所有轮齿的啮合间隙做了仿真校验,常温工况下侧隙控制在合理范围,既不会因为间隙过大造成传动回程误差超标,也不会因为间隙过小出现热胀卡齿的问题。整套结构的受力路径清晰,动力从太阳轮输入后分流到四个行星轮,再通过星型架汇流输出,单个轮齿承受的载荷比单组齿轮传动低很多,能传递更大的扭矩,同时运转过程中四个行星轮的离心力相互抵消,动平衡性能更好,高速运转时的振动更小。在实际选型应用时,可根据设备的额定扭矩、输入转速、安装空间调整内齿圈直径、行星轮数量与齿宽参数,这套基础结构可拓展性较强,修改参数后可适配不同功率等级的传动需求,建模时所有特征均为参数化设计,调整齿数、模数、螺旋角等参数后可快速生成新的轮系结构,不需要重新绘制齿廓曲线,能大幅缩短结构设计阶段的建模周期。
