机床工装用直角定位夹紧角板结构

在数控加工、精密检测以及工装夹具搭建场景中，直角定位夹紧角板是出镜率极高的基础支撑构件，这类构件的核心作用是为被加工工件、检测工装提供垂直于工作台面的高精度定位基准，替代现场搭焊、拼接的临时直角支撑，从根源上减少装夹找正的辅助时间。日常车间作业里，不管是立式加工中心上装夹异形壳体类零件做侧面孔系加工，还是三坐标测量平台上搭建工件检测的辅助支撑，或是焊接工装里作为直角靠挡使用，这类角板都能提供稳定的刚性支撑，避免装夹变形带来的加工或检测误差。

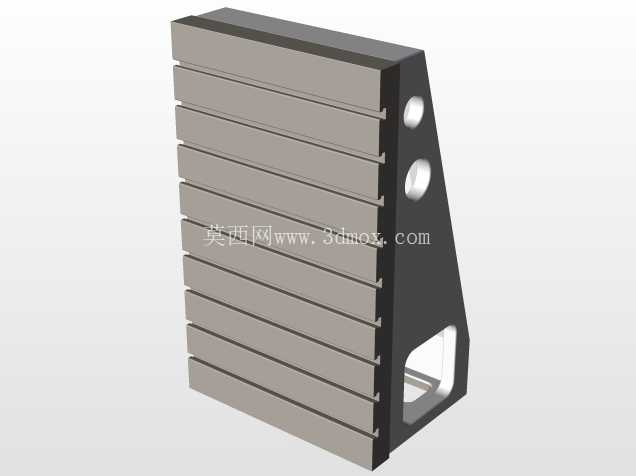

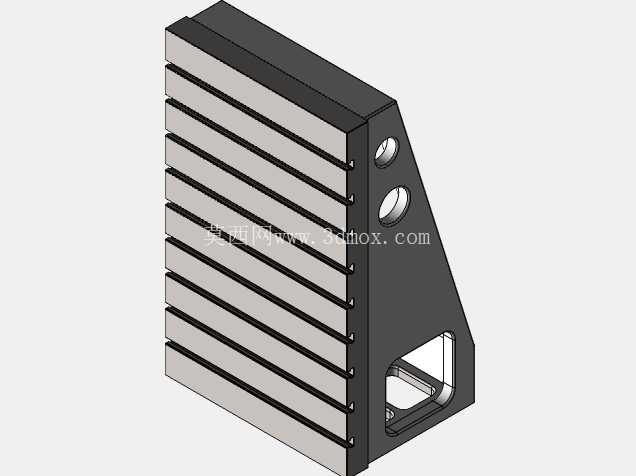

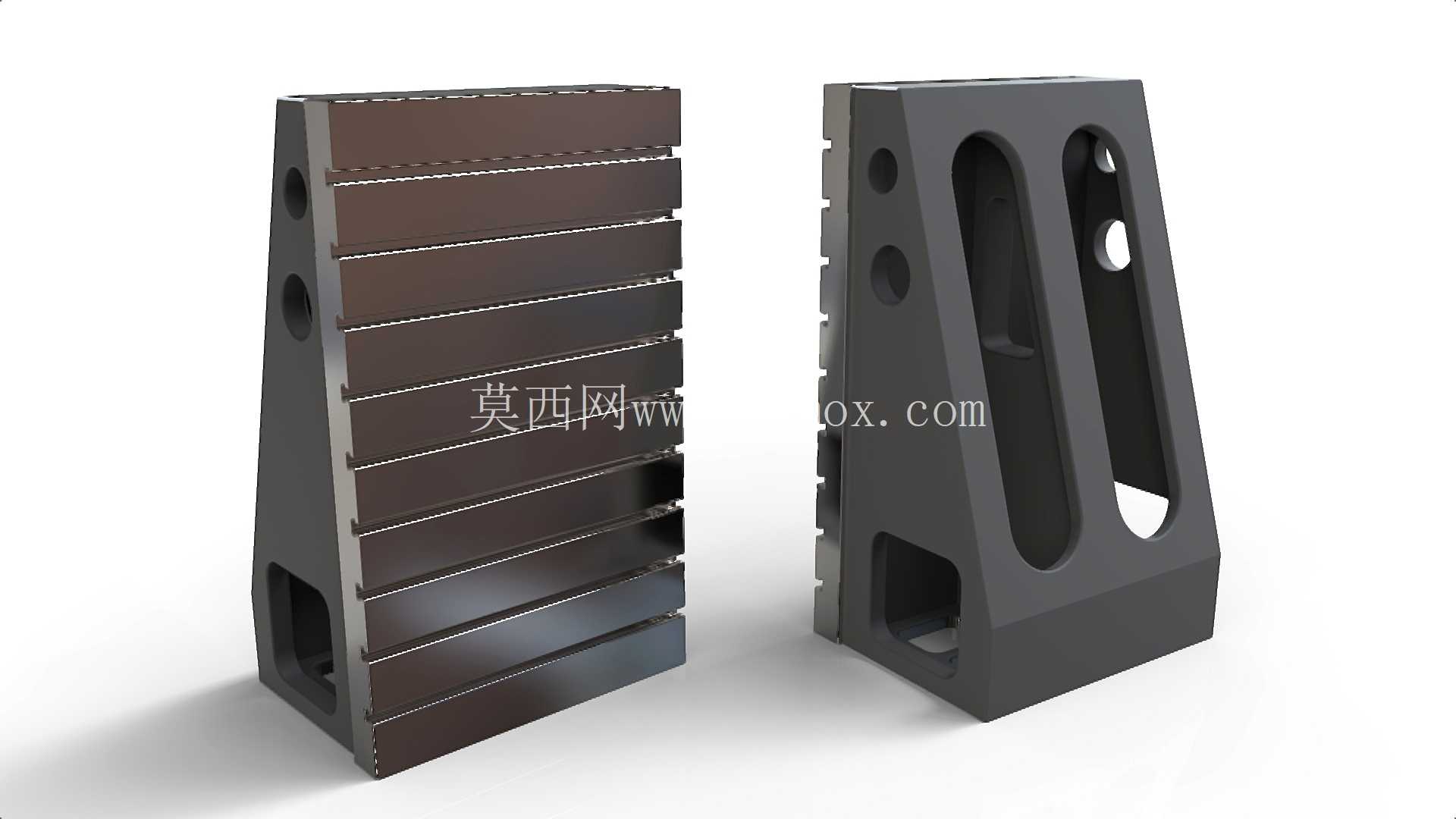

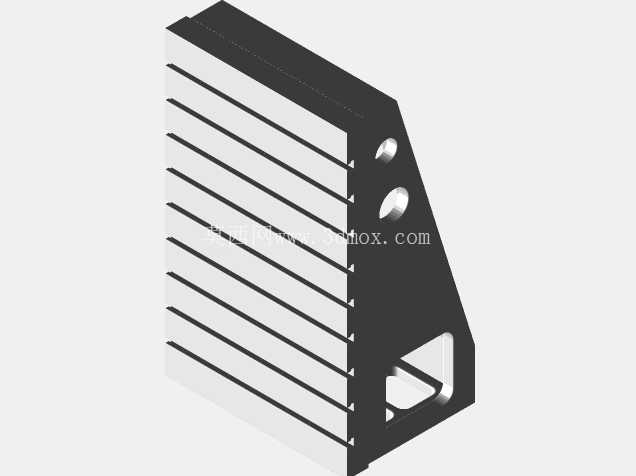

从结构设计逻辑来看，这款夹紧角板采用直角梯形的截面构型，相比等厚度的直角靠板，梯形结构在靠近工作台安装的根部做了加厚处理，能大幅提升角板承受侧向夹紧力时的抗弯刚度，避免长期受力后出现直角精度衰减。角板的垂直工作面上加工有等间距排布的横向齿槽，这些齿槽并非装饰结构，一方面可以在装夹时嵌入配套的压块齿形，增大夹紧接触面的摩擦力，防止工件装夹后受切削力出现滑移；另一方面齿槽的等距排布也能作为快速定位的刻度参考，现场装夹时可以快速对齐工件的装夹高度，减少反复打表找正的时间。角板的非工作侧设计有长条形减重空腔，在不降低整体结构刚性的前提下，有效削减了构件自身重量，单人即可完成搬运、安装调整，同时空腔结构也为夹紧螺栓的穿装、锁紧操作预留了足够的操作空间，避免在狭窄空间里扳手无法转动的问题。角板的两个直角安装面上都加工有沉头安装孔，可以分别通过T型螺栓固定在机床工作台、检测平台或者其他工装基板上，安装时无需额外制作转接板，适配标准T型槽工作台的安装尺寸。

从安装边界与尺寸适配角度来说，这类角板的底面与垂直工作面的垂直度公差控制在0.02mm/100mm以内，能够满足绝大多数普通数控加工、工装定位的精度要求，不需要安装后再对工作面做二次修磨。角板侧面预留的通孔既可以作为起吊孔使用，方便重型角板的吊装转运，也可以穿装拉杆螺栓，实现两个角板的对拉组合，拓展装夹的适用范围。在实际使用过程中，需要注意角板的安装底面必须与工作台面清理干净，避免切屑、毛刺垫在结合面处导致直角精度失准，长期使用后如果工作面出现磕碰划伤，可以通过平面磨床对两个基准面做修磨，恢复精度后可继续投入使用，整体使用寿命远高于普通焊接式直角靠板。

不同于定制化的专用夹具，这类通用夹紧角板的适配性极强，搭配不同的压块、螺栓组件，可以完成板类、壳体类、轴类等多种形态工件的装夹定位，是车间工装储备里的基础通用件，在小批量多品种的加工场景下，能大幅降低专用夹具的制作成本，缩短生产准备周期。设计这类构件时，核心要平衡刚性与重量的关系，过重会导致安装调整不便，刚性不足则会在切削力作用下产生振颤，影响加工表面质量，这款角板的筋位布局、空腔开设位置都经过受力优化，在侧向承受最大夹紧力时的变形量控制在微米级，不会对加工精度造成可感知的影响。
