作为旋转机构的核心支撑部件,这类滚珠轴承的应用场景覆盖了从民用家电到重型工业装备的全领域,小到台式风扇的电机转轴、办公设备的走纸辊,大到输送机托辊、机床主轴的辅助支撑、减速机输入输出端的定位,只要存在连续旋转运动、需要降低摩擦阻力同时约束轴系径向窜动的位置,都能见到这类结构的身影。它的核心功能是在轴与轴承座之间建立滚动摩擦副,把轴系运转时的滑动摩擦转化为滚动体与滚道之间的滚动摩擦,大幅降低运转过程中的功率损耗与发热,同时承担径向载荷为主、兼顾一定量的双向轴向载荷,保证轴系旋转时的同轴度精度,避免转轴在运转过程中出现偏磨、卡滞的问题。

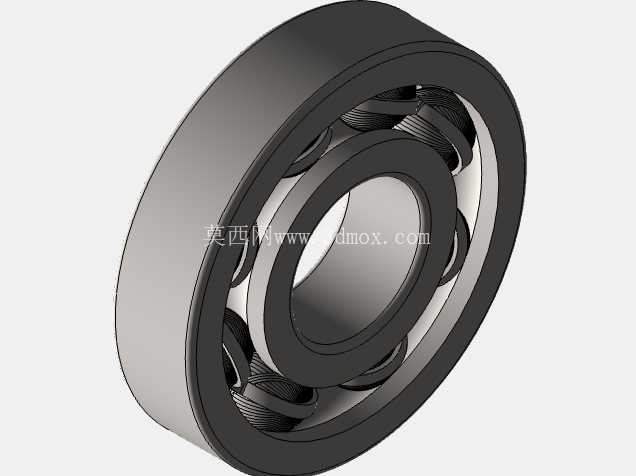

从结构设计逻辑来看,这个模型完整还原了深沟球轴承的四大核心组成部分:内圈、外圈、滚动钢球、保持架。内圈与转轴采用过盈配合随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于钢球半径,保证钢球在滚道内可以顺畅滚动同时有足够的接触面积承载;外圈与设备的轴承座孔采用过渡或间隙配合,多数工况下外圈保持固定,内侧同样加工有对应曲率的滚道,与内圈滚道共同形成钢球的滚动运行空间;滚动钢球作为承载核心,均匀分布在内外圈滚道之间,将内外圈之间的相对滑动转化为自身的滚动,钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力,设计时需要根据轴系的受力大小、转速区间匹配对应参数;保持架的作用是将所有钢球均匀分隔开,避免钢球在运转过程中相互接触摩擦造成额外磨损,同时引导钢球在滚道内正确运行,在轴承无载荷区还能带动钢球顺畅滚动,避免出现打滑蹭伤滚道的问题。
在建模过程中,这类轴承的尺寸设计完全遵循通用安装边界规范,内圈的内径尺寸与配合轴径采用基孔制配合公差,外圈外径与轴承座孔采用基轴制配合公差,内圈的宽度、外圈的安装倒角、内外圈的挡边高度都符合通用安装尺寸要求,方便设计人员在做设备整体装配时直接调用,不需要额外调整安装位的尺寸。建模时滚道的曲率参数、钢球的中心圆直径、保持架的兜孔间隙都按照实际工程参数还原,装配关系上严格按照实际装配顺序搭建:先将内圈与外圈偏心放置,装入全部钢球后将内外圈调整至同轴位置,再安装保持架将钢球均匀分隔锁定,完整还原真实轴承的装配逻辑,不存在结构干涉问题。
在实际选型应用中,这类滚珠轴承的适用转速区间较高,因为滚动摩擦的摩擦系数低、运转过程中发热小,在润滑条件良好的情况下可以长期在高转速工况下运行,但是不适用于承受大冲击载荷或者重载偏载的工况,因为钢球与滚道是点接触形式,过大的冲击载荷会造成滚道压痕、钢球碎裂的失效问题。安装时需要注意配合面的清洁度,避免硬质杂质进入滚道造成运转卡滞、异响,同时要根据转速与载荷情况选择合适的润滑方式,脂润滑适用于中低转速、长期免维护的工况,油润滑适用于高转速、需要散热的工况。这个三维数模完整还原了轴承的所有细节结构,包括内外圈的安装倒角、保持架的兜孔结构、钢球与滚道的接触位置,在做设备装配仿真、运动干涉检查时可以直接调用,能够准确模拟轴承在装配体中的安装位置与空间占位,帮助设计人员提前排查轴系设计中存在的安装干涉、尺寸不匹配问题,也可以作为机械原理教学中滚动轴承结构展示的直观模型,帮助初学者快速理解滚动轴承的组成与工作原理。
