三杯式户外气象监测风速传感装置结构

这款三杯式风速检测结构，核心应用场景覆盖户外气象站、工地扬尘监测点、光伏电站环境监测、农业小气候观测站、港口起重设备作业风速预警等多个工程领域，是各类户外作业场景中风速参数采集的核心前端部件。从实际用途来看，该结构通过风杯组件受气流推动产生的旋转动作，将实时风速转化为可被采集的转速信号，为后端控制系统提供风速阈值判断依据，避免户外高空作业、起重吊装、户外设施布设时因瞬时风速超标引发安全事故，也能为长期气象数据统计提供连续的风速采集支撑。

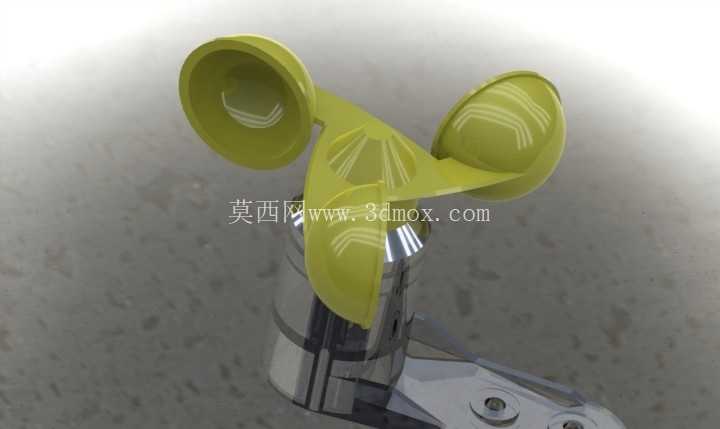

从功能特性上看，三个互成120度分布的感应部件，其中两个采用半球形空心风杯结构，一个采用敞口勺形结构，这种非对称搭配既保证了任意风向来风时都能产生稳定的启动力矩，降低风速检测的启动阈值，也能在高风速区间减少紊流对转动稳定性的干扰，避免转速与实际风速出现非线性偏差。风杯与中心转轴的连接臂做了圆弧过渡处理，没有尖锐的应力集中棱角，在长期户外风沙侵蚀、高低温交变的工况下，不会出现连接臂断裂的失效问题。中心锥状的导流帽可以引导上方来流沿锥面滑向风杯受力区域，减少转轴顶部的气流乱流，提升低风速下的转动灵敏度。

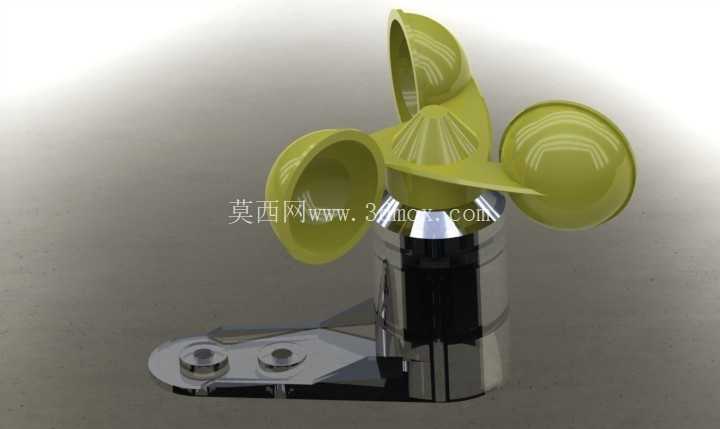

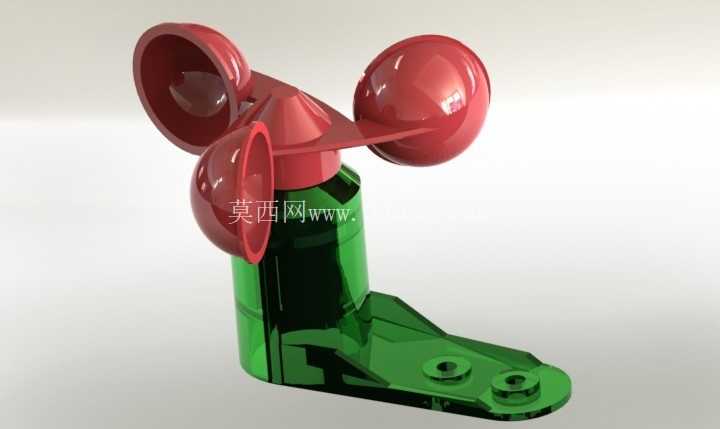

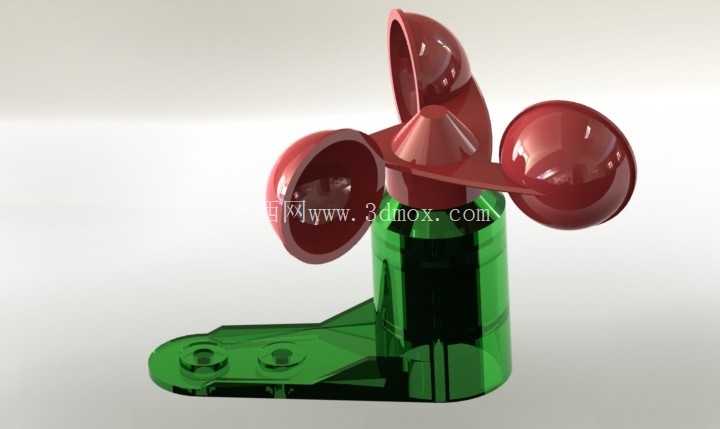

设计思路上，主体支撑段采用透明可视化的柱式结构，一方面可以直观观察内部转轴、轴承组件的运行状态，日常巡检时不用拆解外壳就能判断是否存在卡涩、积尘问题，另一方面柱式结构的迎风面做了圆弧收窄处理，减少结构自身对来流的阻挡干扰，避免风场在检测位置产生畸变影响测量精度。底部的安装底座采用L型折弯的平板结构，底座上预留了两个对称的安装孔位，孔位间距适配市面上主流的气象监测立杆、设备侧装支架的安装尺寸，安装时不需要额外做转接板加工，直接通过螺栓就能完成固定，底座的折弯边做了加厚处理，能承受12级以上强风带来的倾覆力矩，不会出现底座变形导致的检测角度偏移。

从安装边界来看，整体结构的垂直高度控制在常规风速传感器的通用尺寸区间，底座安装面到风杯顶端的高度不会超出户外监测设备的安全限界，安装时只要保证风杯旋转平面处于水平状态，周边3米范围内没有高于安装面的遮挡物，就能保证采集数据的准确性。转动部位的轴承采用低摩擦的密封式结构，既可以阻挡户外的沙尘、雨水进入轴承内部造成磨损，也能在-40℃到60℃的环境温度区间保持稳定的转动阻尼，不会因为低温冻住或者高温膨胀出现卡滞。风杯部件的曲面弧度经过反复校核，每个风杯的迎风受力面积一致，转动时的动平衡精度控制在G2.5等级，高转速下不会产生明显的振动，延长内部轴承的使用寿命。

在实际工程选型中，这类结构不需要额外做防护外壳，自身的结构形态就具备一定的导水、导尘能力，雨天落在风杯和主体上的雨水会顺着曲面自然滑落，不会在表面积水造成冻胀损伤。连接风杯的支臂长度经过优化，在保证足够转动力矩的前提下，尽可能缩小整体旋转直径，减少飞鸟撞击、杂物剐蹭造成部件损坏的概率。主体柱段的底部和安装底座的衔接处做了止口定位，装配时不需要反复调整对中位置，就能保证转轴的垂直度，减少装配误差带来的转动阻力。
