桌面摇头台扇结构设计三维数模

这款桌面台扇的三维数模完整还原了小型台式送风设备的全部结构细节，可直接用于小家电产品开发阶段的结构验证、运动仿真以及装配干涉检查工作。从实际应用场景来看，这类台扇主要面向办公桌面、宿舍床头、小型工位等局促空间的局部送风需求，相比落地扇占用空间更小，摆放位置灵活，不需要复杂的安装固定，直接放置在平整台面即可使用，送风范围覆盖单人周边1-2米的区域，能够满足小环境内的空气流通与降温需求。

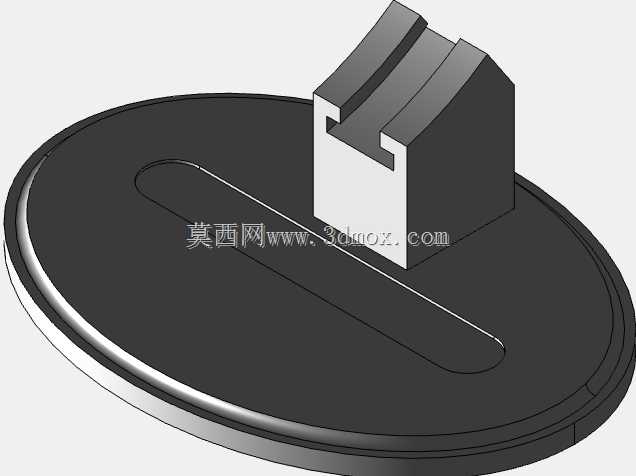

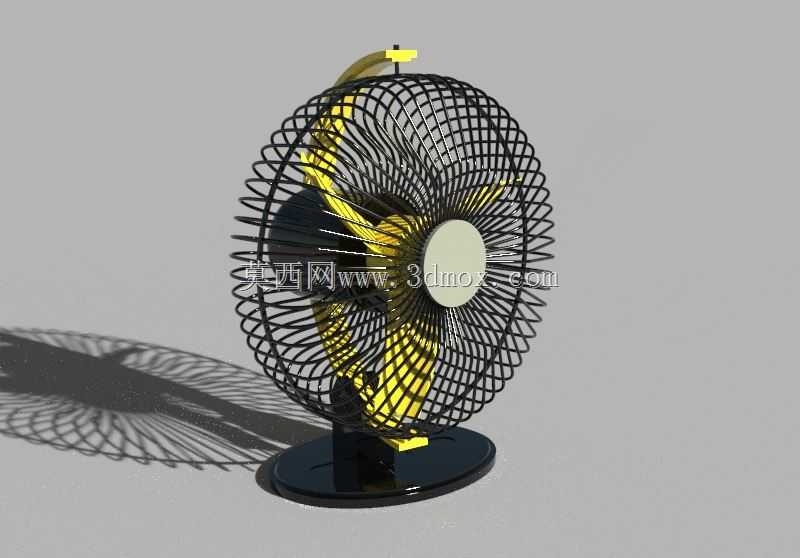

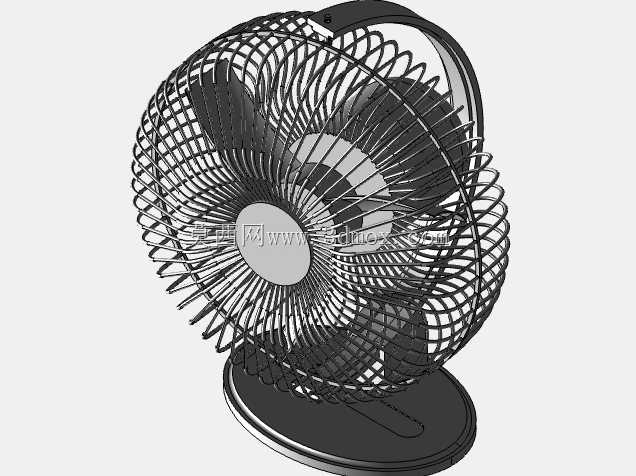

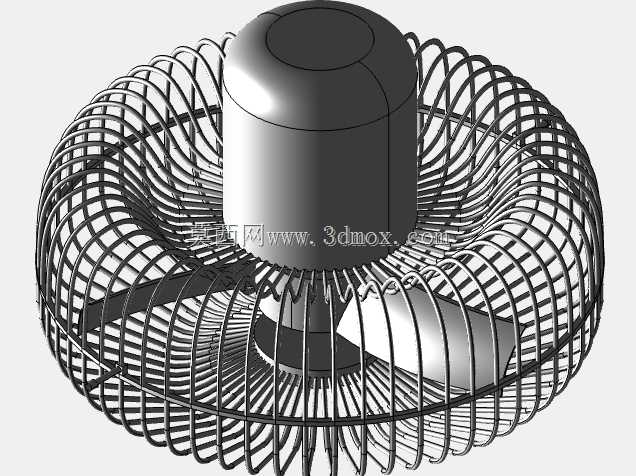

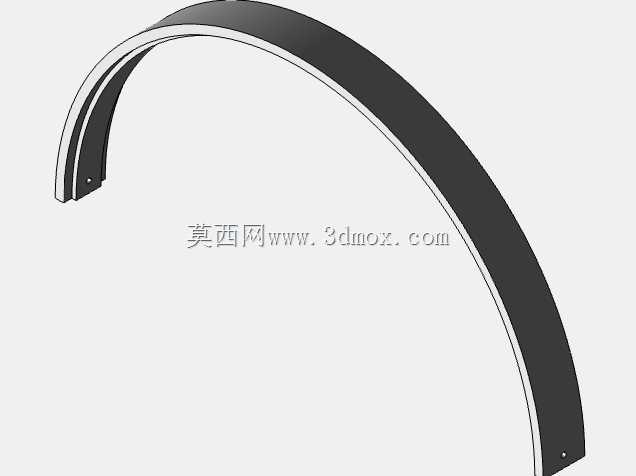

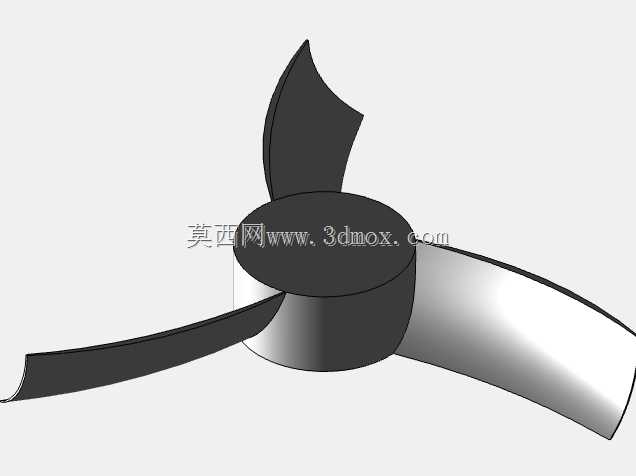

从功能特性来看，该模型完整复现了台扇的核心功能结构：扇叶部分采用多叶曲面设计，曲面弧度经过气流优化，转动时能够将轴向气流平稳推送出去，避免直吹的生硬风感；前后网罩采用密圈环形防护结构，栅格间隙控制在安全范围内，能够防止手指误触转动的扇叶，同时尽可能降低对气流的阻挡损耗；底座部分采用配重式圆盘结构，底部预留防滑垫安装位，降低整机重心，即使扇头摆动到最大角度也不会出现倾翻风险；摇头机构集成在机头与支架的连接位置，能够实现水平方向的往复摆动，扩大送风覆盖范围，支架与机头的连接位置还预留了俯仰角度调节的铰接结构，用户可根据坐姿调整送风的上下角度。

设计思路上，整个模型采用自顶向下的装配逻辑，先确定整机的安装边界：整机放置占用的台面直径不超过180mm，整机高度控制在280mm以内，扇头直径约220mm，完全适配常规桌面的摆放空间，不会遮挡显示器、文件架等桌面物品。各零部件之间的配合关系完全按照实际量产的装配公差设置，网罩采用卡扣式连接结构，不需要额外螺丝即可完成前后网罩的固定，方便后期拆卸清洁扇叶；扇叶与电机输出轴采用D型轴孔配合，防止转动时出现打滑，同时设置轴端挡圈的安装位，避免扇叶高速转动时脱出；底座内部预留了电机驱动板、电源线走线的空腔，走线槽位置做了圆角过渡，防止装配时刮伤线材绝缘层；摇头机构的曲柄连杆配合做了运动限位，摆动角度控制在左右各45度范围内，避免转动角度过大拉扯内部线材。

从建模细节来看，所有塑料件的壁厚统一设置为2mm，符合小家电注塑件的常规壁厚要求，筋位布置均匀，避免注塑成型时出现缩痕、翘曲等缺陷；网罩的环形筋与径向筋的连接位置做了圆角过渡，减少应力集中，提升网罩的抗挤压能力；底座底部设置了四个均匀分布的防滑胶垫安装槽，胶垫突出底座底面1mm，能够在木质、玻璃等光滑台面上提供足够的摩擦力，防止风扇运行时出现移位。整个模型的所有运动部件都预留了合理的配合间隙，扇叶转动时与网罩的最小间隙保持在5mm以上，摇头转动时支架与机头外壳不会出现摩擦干涉，完全符合实际产品的装配要求，可直接导入仿真软件进行风场模拟、运动学验证，也可作为结构设计新手学习小家电装配逻辑的参考案例。
