螺旋锥齿轮啮合传动副结构设计

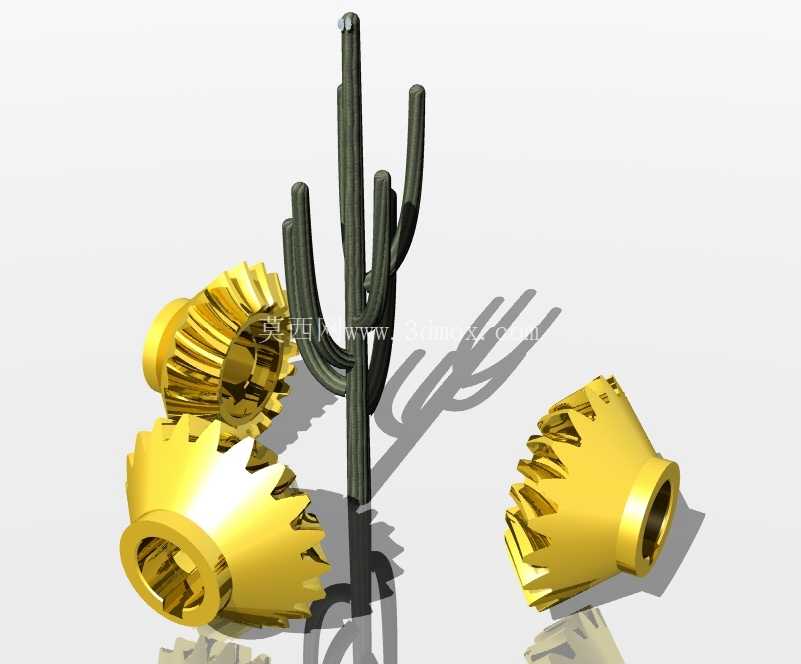

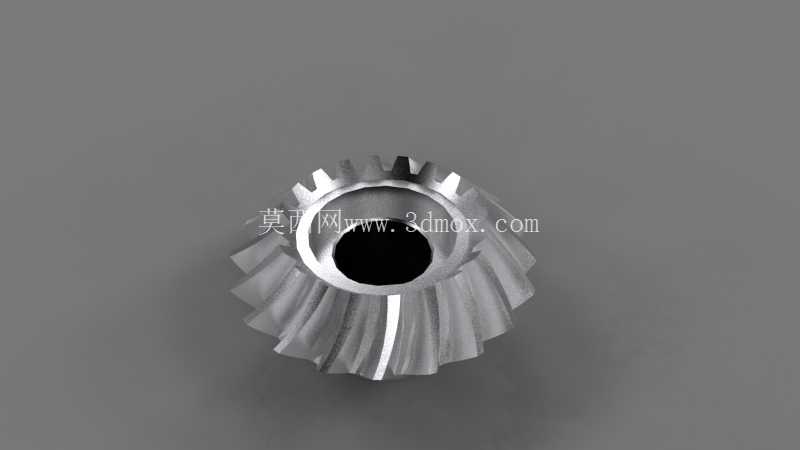

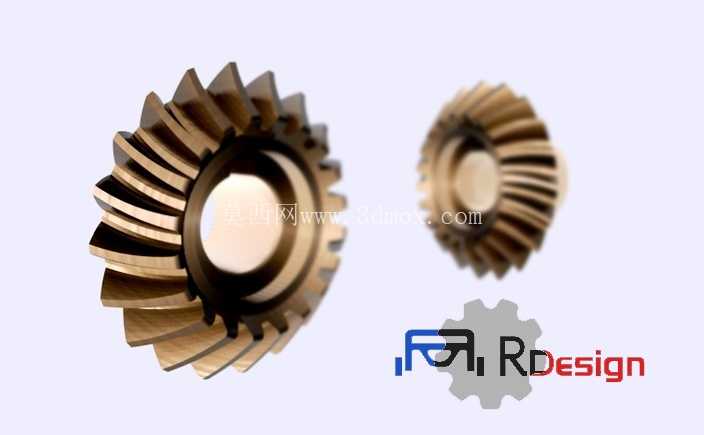

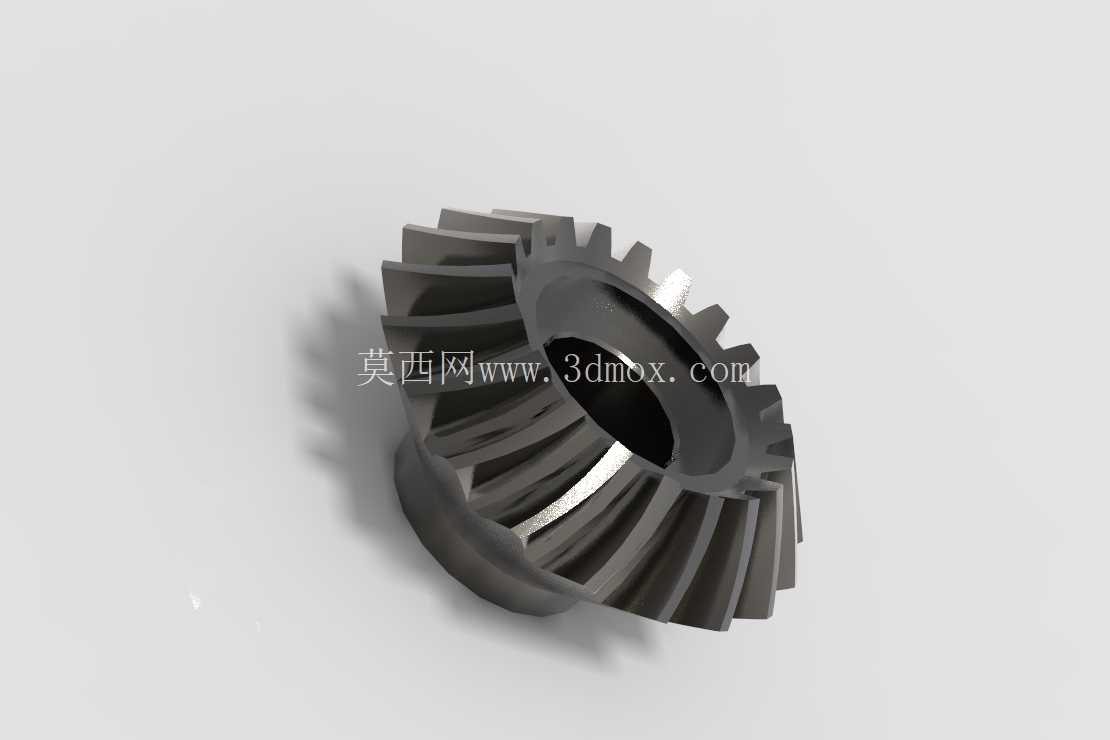

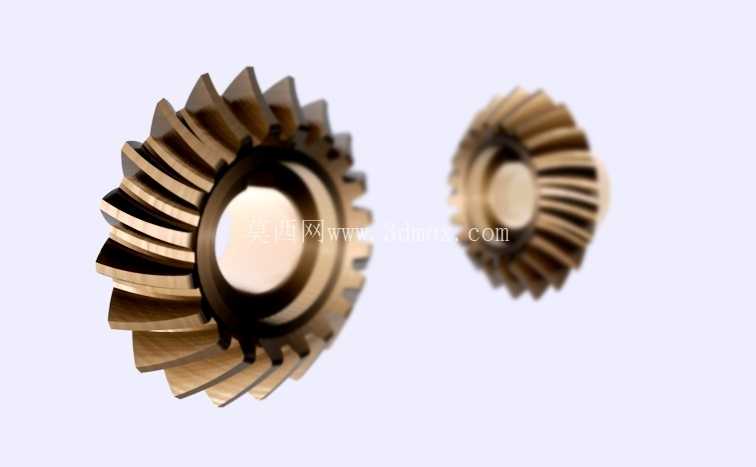

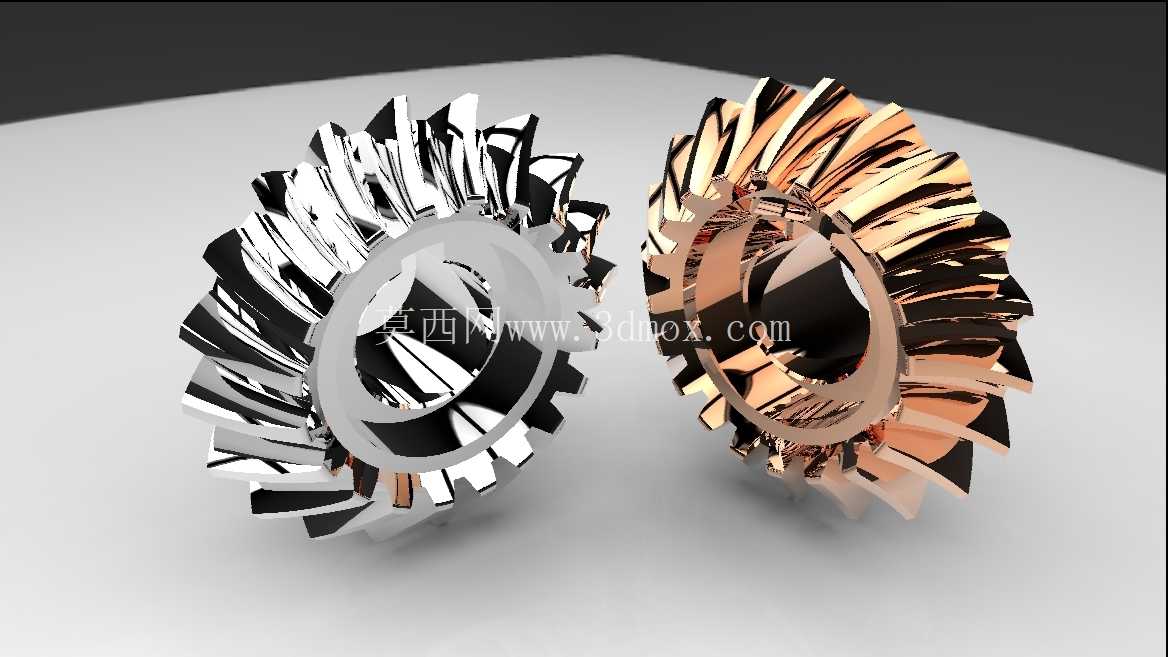

这套螺旋锥齿轮啮合副，主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床分度头、农业机械传动箱、小型工程机械动力输出端这类需要改变传动轴线方向的工况场景，相比直齿锥齿轮，其啮合过程是逐步进入、逐步退出的，重合度更高，传动过程中的冲击、振动与噪声都能得到有效控制，适合中高速、有一定载荷冲击的传动场合。

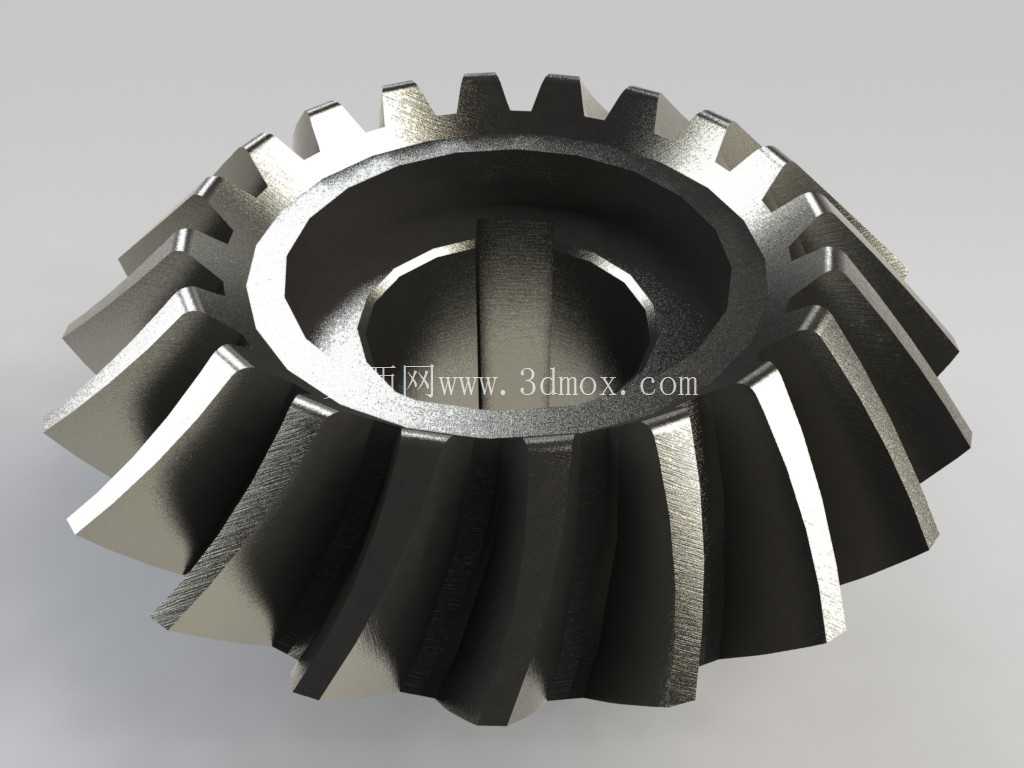

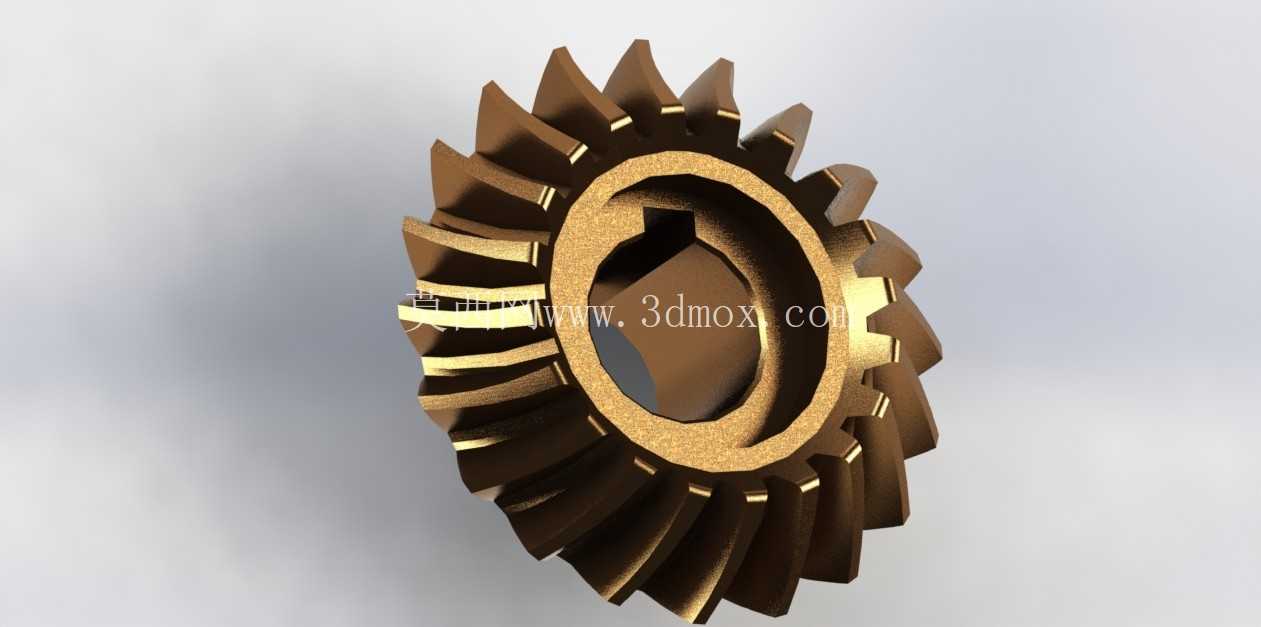

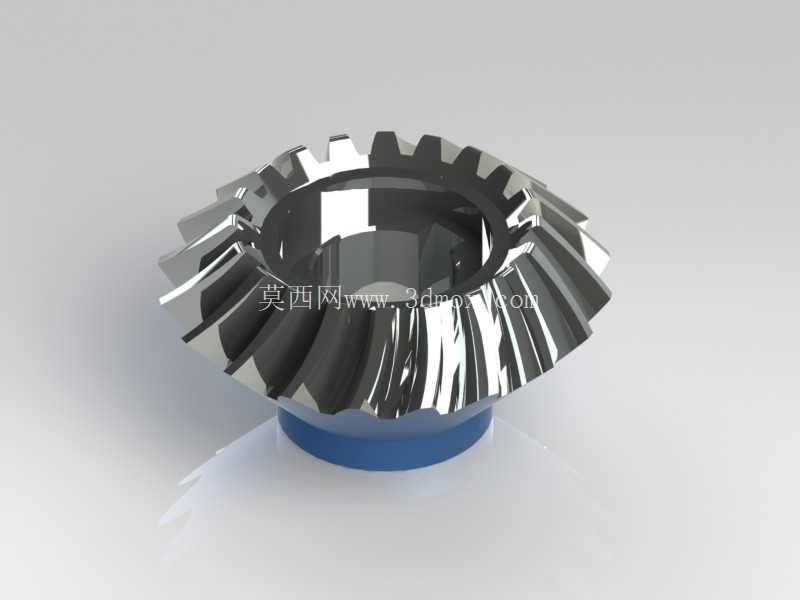

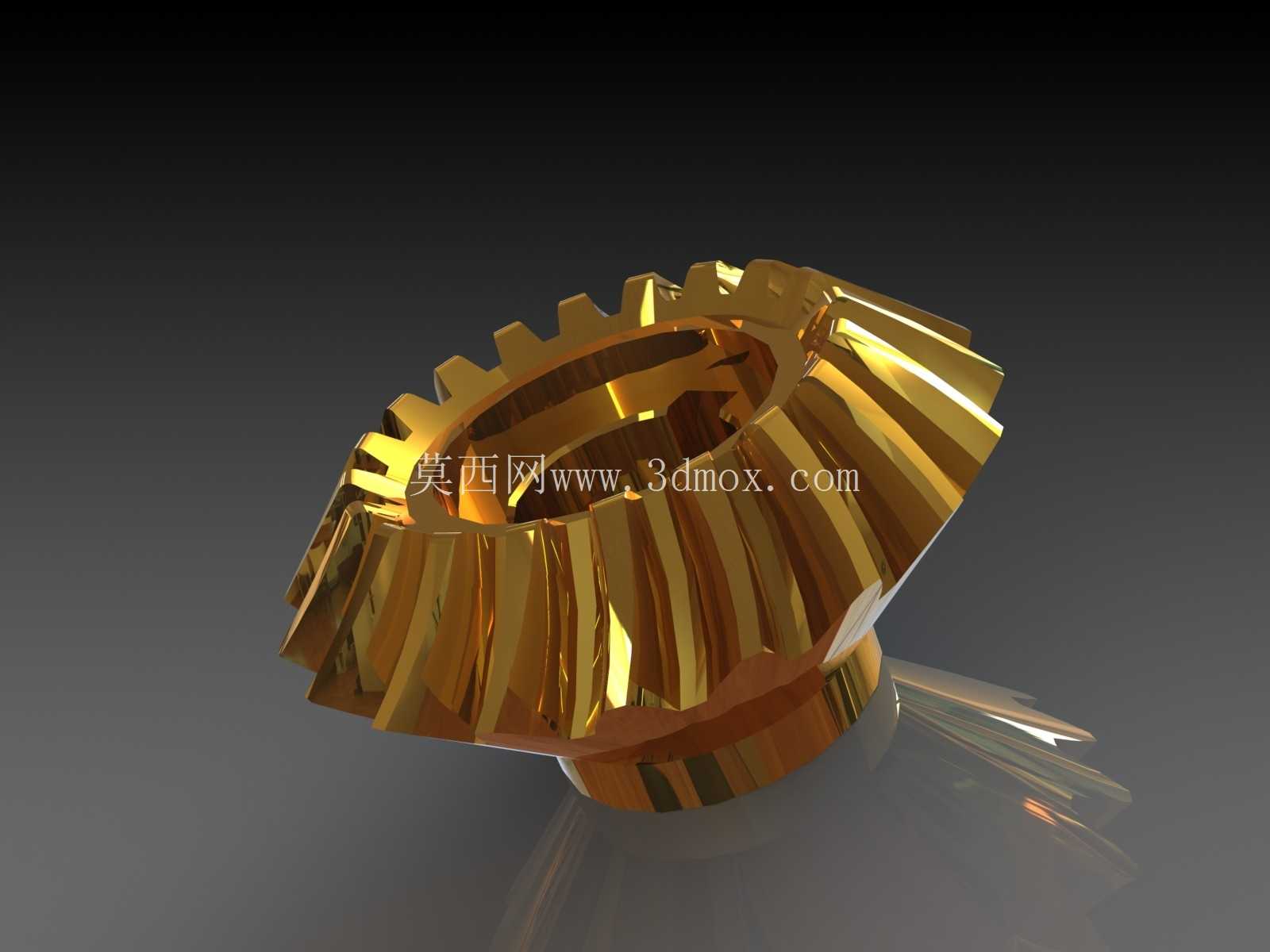

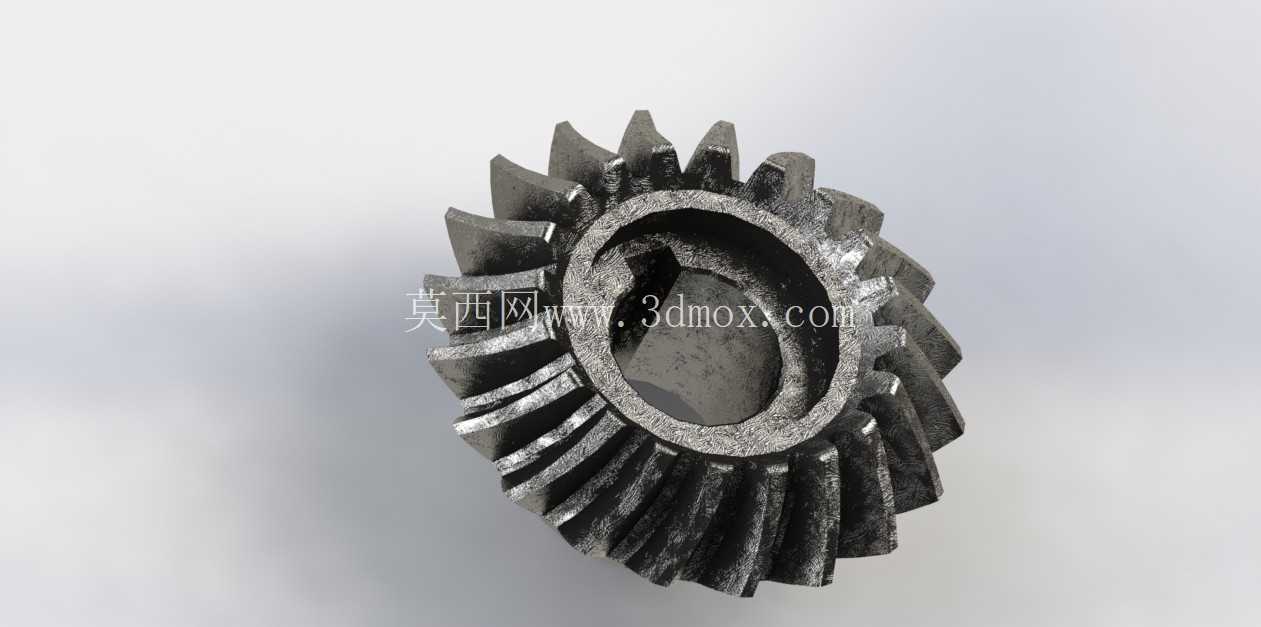

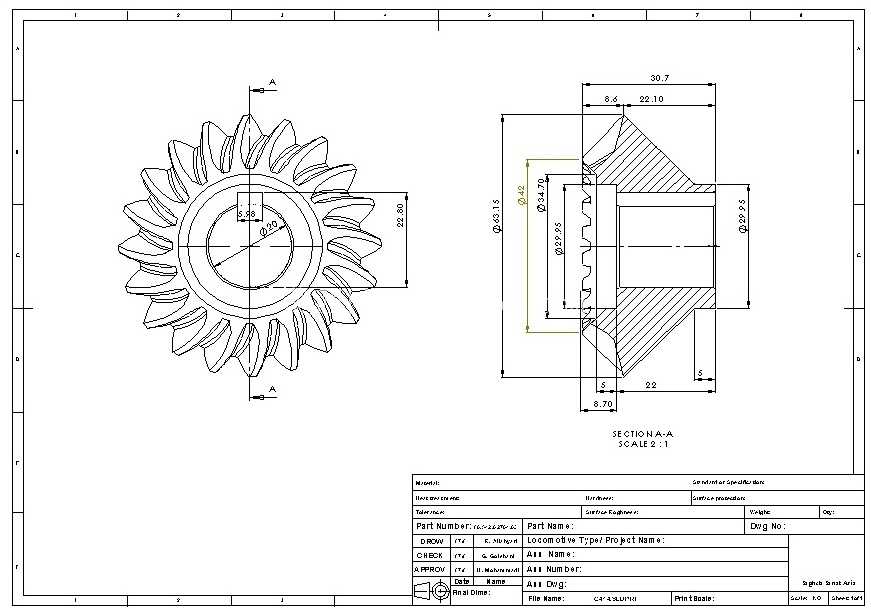

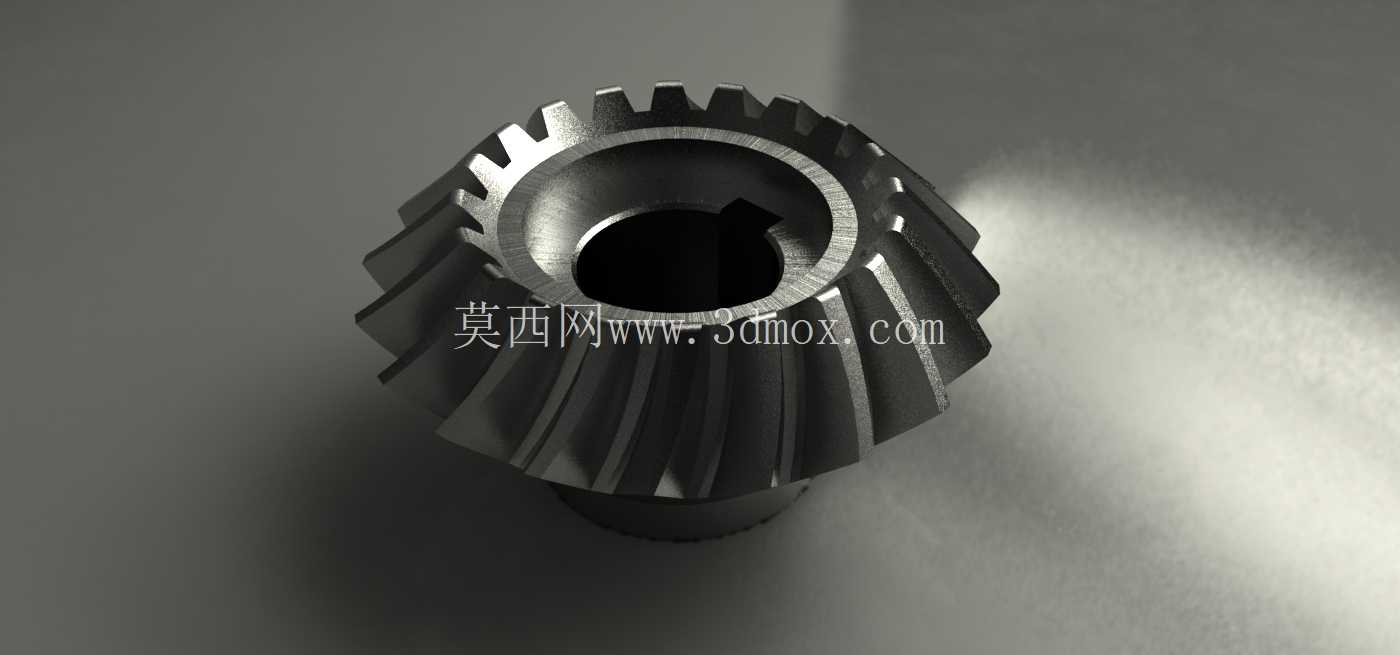

从结构设计逻辑来看，两个配对齿轮的节锥面需严格共顶点，齿向沿螺旋角方向排布，建模过程中需要先确定轴交角、传动比、模数、齿宽、螺旋角、压力角这些核心参数，再通过齿廓曲面的扫掠、布尔运算完成齿形切削，保证配对齿轮的齿面接触斑点处于齿面中部区域，避免出现边缘接触、齿顶干涉这类装配后容易出现的问题。齿根部分做了合理的圆角过渡，避免应力集中导致的轮齿断裂，轮毂部分的内孔、键槽尺寸按照常规传动轴的安装标准预留，端面的定位止口可以保证齿轮装配时与轴的同轴度，减少传动过程中的径向跳动。

实际选型使用时，需要注意安装距的尺寸边界，两个齿轮的轴向安装位置直接影响齿侧间隙与接触精度，安装距偏差过大时，轻则出现传动噪声增大、齿面磨损加快，重则出现轮齿卡滞、断齿的失效情况。齿宽的设计没有超过节锥母线长度的三分之一，避免小端齿形过薄导致的强度不足，同时大端齿顶的厚度也做了校验，保证热处理后不会出现齿顶脆裂的问题。这类螺旋锥齿轮的传动效率通常能保持在95%以上，在需要垂直换向的传动结构中，相比蜗轮蜗杆传动有更高的传动效率，且不存在蜗轮副容易出现的磨损后间隙无法补偿的问题，通过调整垫片厚度调整轴向位置，就能在齿面磨损后重新调整到合适的啮合间隙，延长整套传动机构的使用寿命。

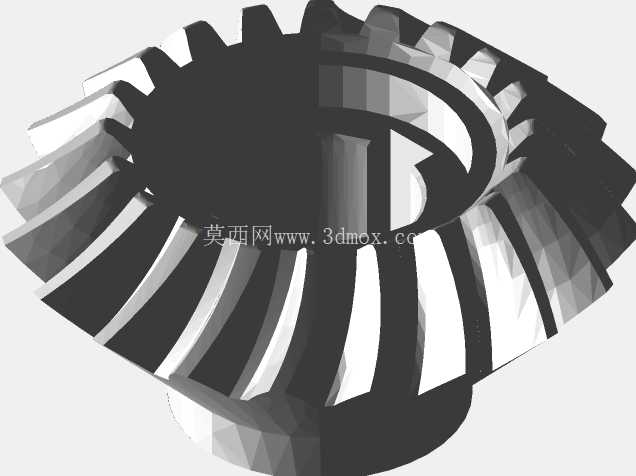

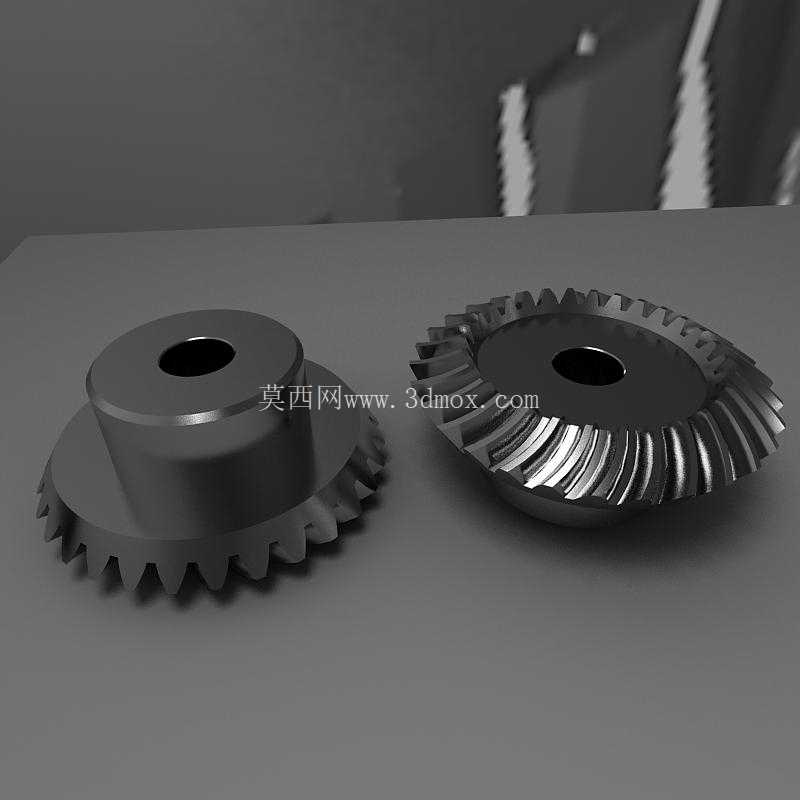

建模过程中对齿面的渐开线轮廓做了连续曲率校验，避免出现曲面不光顺导致的3D打印或者数控加工时的刀路顿挫，轮毂的减重孔在保证结构强度的前提下做了合理布置，既降低了零件自身的转动惯量，也减少了加工时的材料去除量。装配时两个齿轮的背锥面需要对齐，保证啮合时的齿长方向接触比例符合设计要求，通常沿齿长方向的接触长度不低于齿宽的一半，沿齿高方向的接触位置不低于齿高的40%，才能保证额定载荷下的传动可靠性。这类齿轮在润滑方式上，低速工况可以采用脂润滑，中高速工况则需要采用油浴或者喷油润滑，保证啮合齿面之间能形成稳定的油膜，降低齿面的接触应力，减少胶合、点蚀这类齿面失效形式的出现概率。
