带垫圈Tommybar杯螺旋千斤顶结构设计

在设备检修、小型构件安装、模具调试这类需要小行程精准顶升的作业场景里，螺旋千斤顶的应用覆盖度远高于液压类顶升工具，核心原因在于其机械自锁特性不会出现泄压回落的风险，尤其适合需要长时间持荷支撑的工位。这套带垫圈与Tommybar杯结构的螺旋千斤顶，在传统螺旋顶升结构的基础上做了适配性优化，首先从功能逻辑上看，整体采用梯形螺纹副作为核心传动结构，相比普通三角螺纹，梯形螺纹的牙型角为30°，牙根强度更高，对中性更好，传动过程中磨损均匀，能够承受更大的轴向顶升载荷，同时配合螺纹升角小于当量摩擦角的设计，实现无额外锁止结构下的全程自锁，即便撤去操作力，顶升状态也能稳定保持，不会出现载荷下滑的安全隐患。

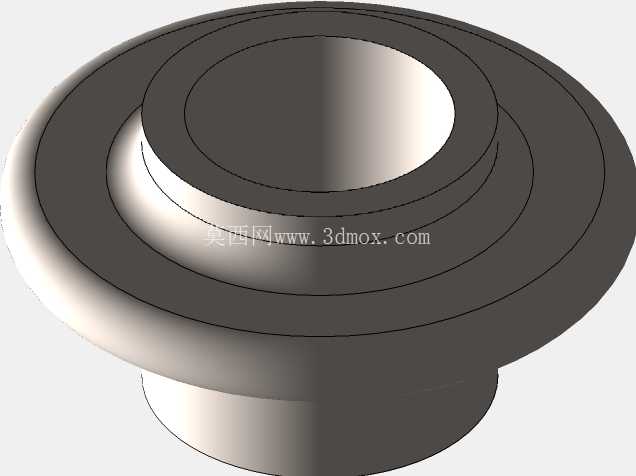

从结构组成拆分来看，底部采用锥形扩径底座，相比直筒底座，锥形结构在相同底座直径下能够获得更大的支撑接触面积投影，同时提升底座自身的结构刚度，在承受偏载载荷时，应力能够沿着锥面均匀分散到底座整个支撑面，避免局部应力集中导致的底座变形。底座上方衔接的是螺母支撑套，作为固定螺纹副的承载构件，螺母与支撑套之间采用过盈配合加骑缝销定位，避免长期承受交变载荷时螺母出现转动移位，支撑套外壁做了环形定位台阶，方便在配套工装台面上做嵌入式安装，安装时只需要匹配台阶的直径与深度，就能快速完成定位，不需要额外做复杂的找正工序。

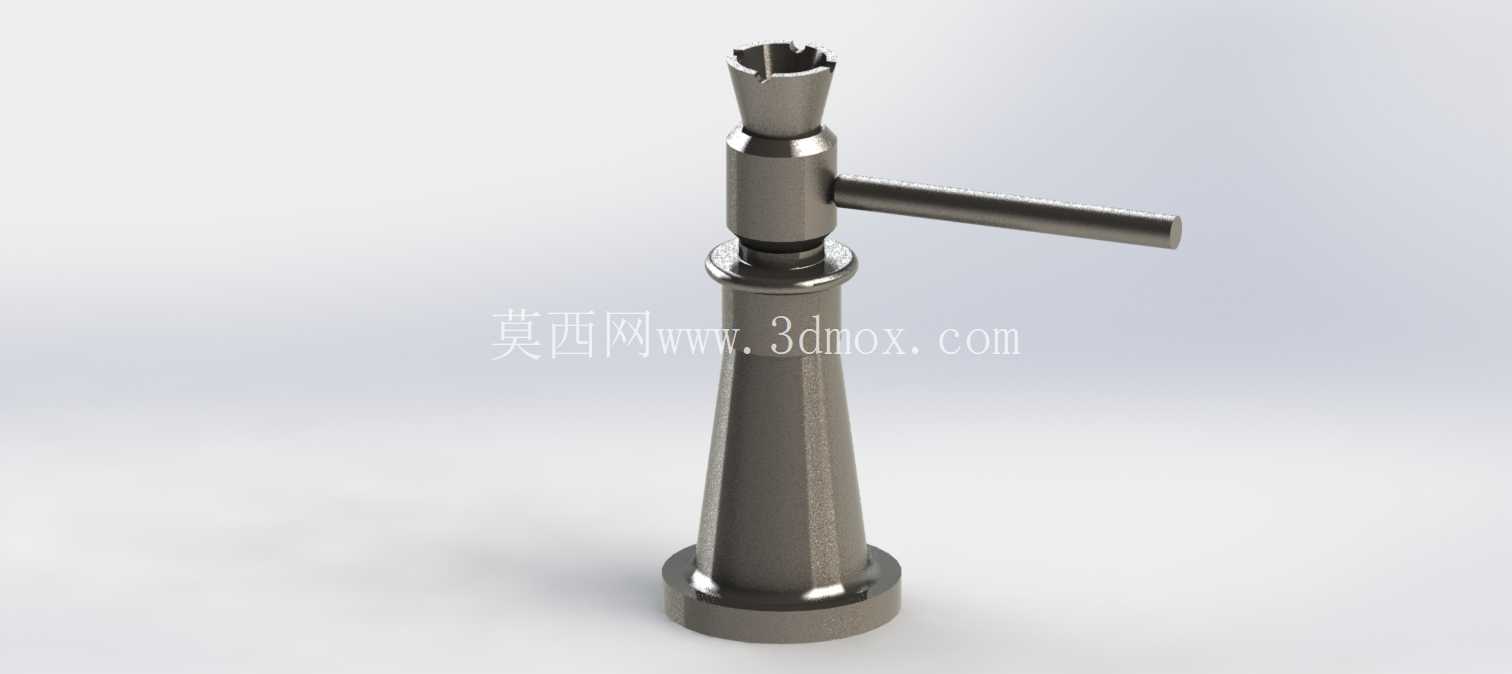

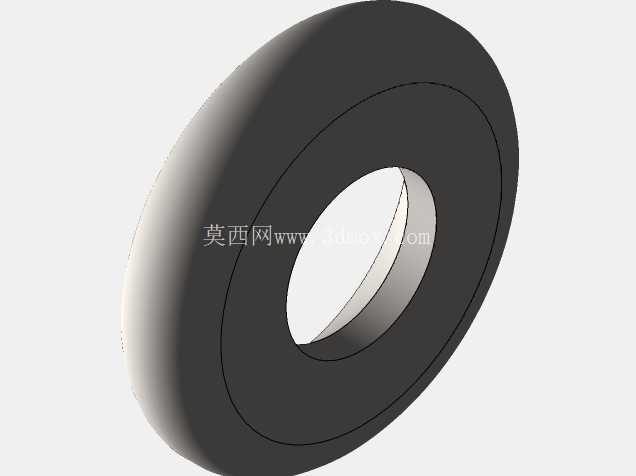

顶升螺杆部分做了等强度设计，螺杆非螺纹段的直径略小于螺纹大径，在保证螺杆轴向抗压稳定性的前提下，尽可能降低螺杆自身重量，减少转动操作时的阻力。顶部的Tommybar杯结构是这套设计的核心优化点，传统螺旋千斤顶的顶头多为平面或者球面结构，在顶持带内孔或者环形端面的构件时容易出现滑移，而杯型顶头的内凹结构能够容纳被顶构件的定位凸台，同时侧壁开的缺口可以适配不同直径的操作杆插入，不需要额外配套专用的撬棒，现场作业时随手取合适直径的圆钢插入就能转动螺杆完成顶升操作，适配性更强。顶头与螺杆之间设置了推力垫圈，也就是设计中提到的垫圈结构，这个垫圈采用高硬度耐磨钢材制作，表面做了抛光处理，当顶头与被支撑构件接触后，螺杆转动时垫圈能够承受轴向推力，同时避免顶头跟着螺杆一起转动，减少顶头与被支撑件接触面的摩擦，防止划伤工件表面，也降低了转动操作时的扭矩阻力。

操作杆采用横向穿设的结构，相比顶部插入式的操作结构，横向布置的力臂更长，相同操作力下能够获得更大的顶升扭矩，在额定载荷范围内单人就能完成顶升操作，不需要额外加力杆辅助。从安装边界尺寸来看，底座的最大直径控制在常规手动千斤顶的适配范围内，整体收拢后的总高度适合在狭小空间内使用，比如模具拆装时的分型面撑开、机床导轨水平调整时的辅助支撑、小型设备安装时的标高微调，都能直接放入作业间隙，不需要额外预留过大的操作空间。

在设计思路上，这套结构没有追求大吨位的顶升能力，而是聚焦在小吨位、高精度、高可靠性的轻载顶升场景，所有配合面的公差选择都围绕手动操作的顺畅度做匹配：螺纹副采用中等精度的间隙配合，既保证传动过程中没有过大的旷量，也不会因为公差过紧导致低温或者有少量粉尘进入时出现卡滞；所有外露的金属棱边都做了倒角处理，避免操作时划伤操作人员；顶头的内凹深度经过反复验证，既能够容纳常见的定位凸台尺寸，也不会因为深度过深导致被顶构件出现卡滞。另外在结构的工艺性上，所有零件都采用常规的车削、铣削加工就能完成，不需要特殊的加工设备，螺母部分采用锡青铜材料制作，相比钢制螺母，锡青铜的耐磨性能更好，与钢制螺杆配合时的摩擦系数更低，长期使用磨损后只需要更换螺母就能完成维修，不需要整体报废，后期维护成本更低。

实际使用过程中，这类螺旋千斤顶不需要像液压千斤顶那样定期补充液压油，也不存在密封件老化漏油的问题，在仓储、机加工车间、模具维修工位这类长期固定放置的场景下，维护成本几乎为零，而且因为是纯机械结构，在低温、高粉尘、有腐蚀性介质的恶劣工况下，适应性也比液压类顶升工具更强，只要定期在螺纹副表面涂抹少量润滑脂，就能保证长期顺畅使用。需要注意的是，这类结构的顶升行程有明确的设计上限，螺杆上做了醒目的限位标记，使用时不能超行程顶升，避免螺杆从螺母中脱出引发安全事故，同时因为是手动驱动结构，不适合用加长力臂强行超载荷顶升，防止螺纹副出现塑性变形导致结构失效。
