车床尾座核心功能部件结构设计

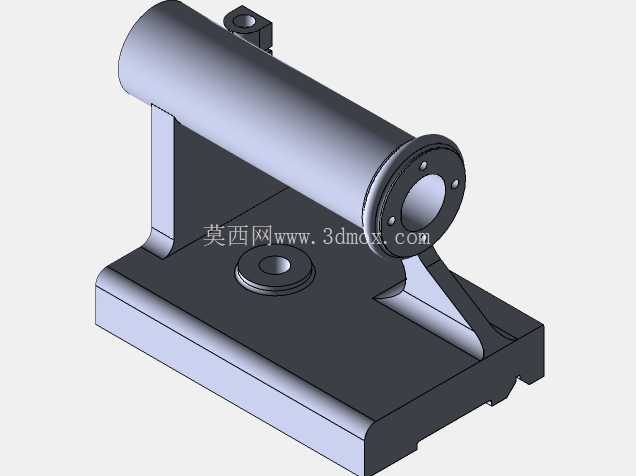

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件装夹定位、轴向顶紧的核心功能部件，直接决定了细长轴、长杆类零件加工时的同轴度稳定性，避免工件在高速切削过程中出现甩动、让刀甚至飞出的安全隐患。这套尾座零件的结构设计完全贴合常规卧式车床的安装接口，底座部分采用带安装定位槽的矩形铸铁结构，底面的平面度公差控制在0.02mm以内，能够与车床床身的导轨面完全贴合，安装时可通过压板螺栓沿床身导轨轴向滑动，调整到适配工件长度的位置后锁紧固定，适配的工件长度范围覆盖300mm到1500mm的常规加工区间，满足多数中小型车床的加工行程需求。

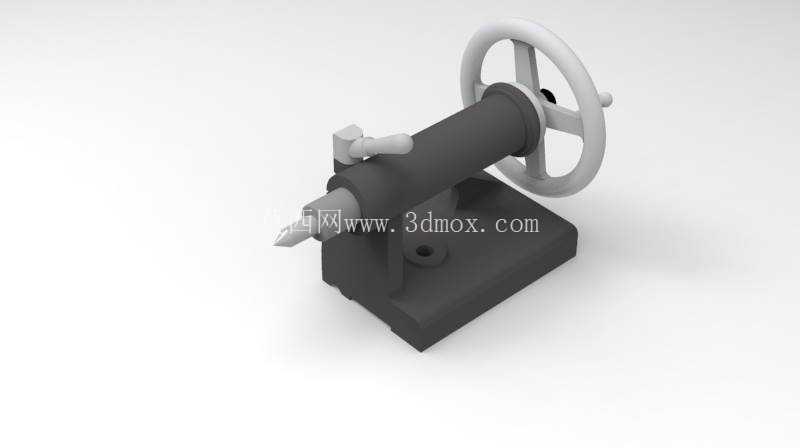

　　尾座的核心功能部件是内置的顶紧轴，轴端采用标准莫氏锥孔设计，可直接安装固定顶尖、回转顶尖或者钻头、铰刀等孔加工刀具，转动尾部的手轮时，内部的丝杠螺母副会带动顶紧轴做轴向进给，手轮的轮辐采用三辐条镂空结构，既减轻了操作时的转动惯量，也方便操作人员单手施力，进给行程设计为120mm，足够完成顶尖顶紧、浅孔钻削的进给需求，顶紧轴的侧面设置有锁紧手柄，当顶紧到位后扳动手柄即可通过偏心锁紧机构将顶紧轴完全固定，避免切削过程中出现轴向窜动，影响加工精度。

　　从设计思路上看，这套尾座零件优先考虑了车间实际加工的操作便利性与结构刚性，所有外露的操作部件都做了圆角过渡处理，避免操作人员调整设备时被尖锐棱角划伤，壳体部分采用加厚的铸铁壁厚设计，在承受较大顶紧力时不会出现形变，手轮与顶紧轴的同轴度公差控制在0.01mm以内，转动时无卡滞、无旷量，保证进给动作的平顺性。在实际生产应用中，这类尾座部件除了承担轴类零件的顶紧定位外，还可以配合钻夹头完成轴件端面的中心孔加工、钻孔、铰孔工序，不需要二次装夹工件就能完成多工序加工，有效提升加工效率。

　　安装边界上，尾座底座的导轨安装槽宽度与常规C6132、C6140系列车床的床身导轨完全匹配，不需要额外改装就能直接替换原有尾座部件，整体的重心落在底座中心位置，即使顶紧轴伸出到最大行程位置，整体结构也不会出现倾覆风险。零件的各个配合面都预留了合理的加工余量，建模时完全按照实际加工的工艺要求做了拔模斜度、倒角的细节处理，壳体上的润滑油孔位置也对应了内部丝杠、螺母的润滑点位，日常维护时可以直接通过油孔加注润滑油，减少部件磨损，延长使用寿命。顶紧轴的表面做了高频淬火处理，硬度达到HRC45-50，长期与顶尖、刀具配合插拔也不会出现锥孔拉伤、形变的问题，锁紧机构的偏心块采用耐磨钢材制作，反复锁紧操作也不会出现磨损松旷的情况。在建模过程中，各个部件的装配间隙都按照实际装配公差做了预留，手轮与壳体端面的间隙控制在0.5mm-1mm之间，既不会因为间隙过小出现转动摩擦，也不会因为间隙过大导致进给出空程，底座上的锁紧螺栓孔位置与床身的T型槽位置完全对应，锁紧时压板能够完全压紧在床身导轨面上，不会出现压不紧、滑动的问题。
