带端盖限位结构的圆柱螺旋压缩组件

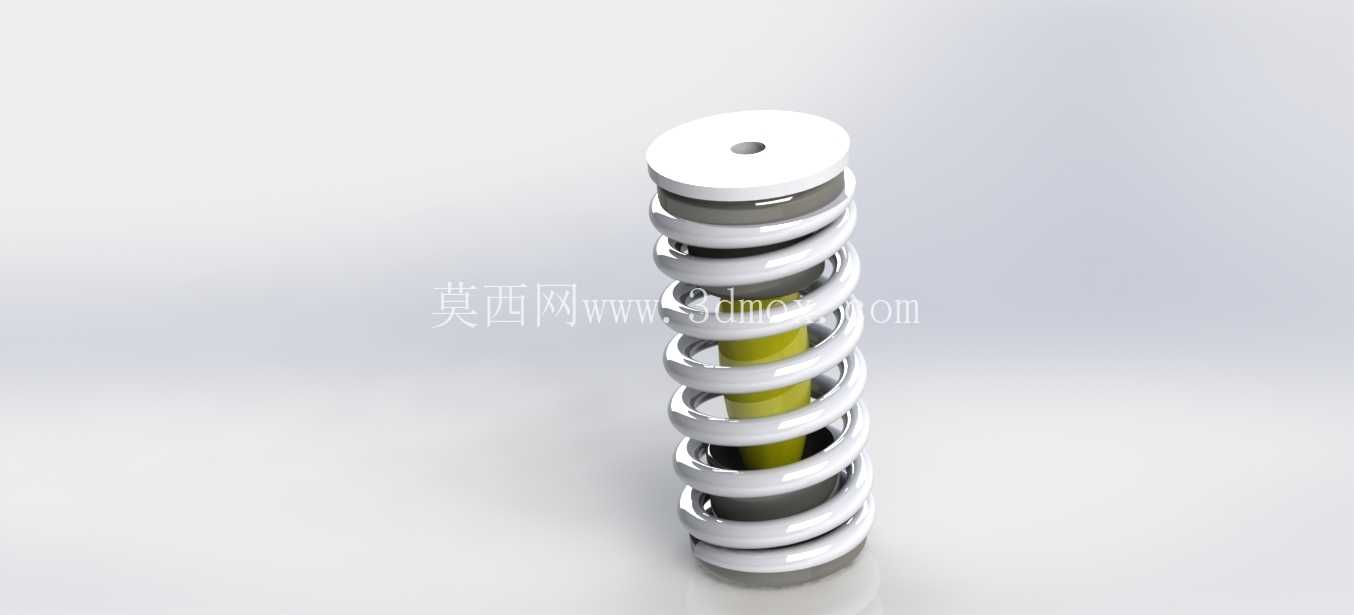

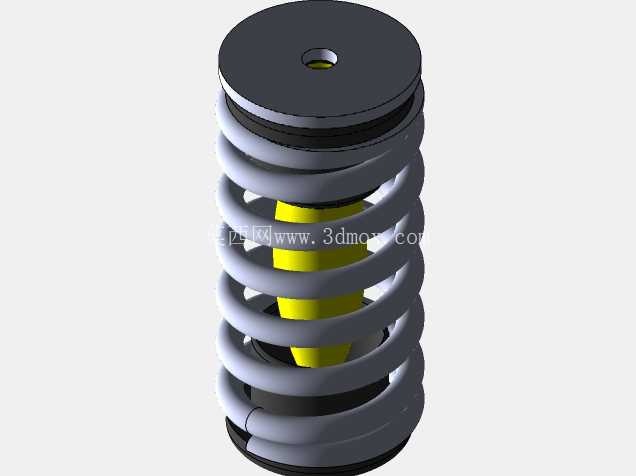

这套弹性缓冲组件的设计，最初是面向小型自动化设备的工位缓冲场景做的适配，常见于电子元器件装配线的压装工位、小型检测设备的探头缓冲结构，也可适配小型家电的开盖缓冲、柜门阻尼结构这类对缓冲行程有明确限制的安装场景。整套组件由上端限位盘、中间导向嵌件、圆柱螺旋压缩弹簧以及配套的缓冲限位销四个部分组成，各部件的配合公差在建模阶段就做了适配，避免实际装配后出现卡滞、弹簧偏磨的问题。

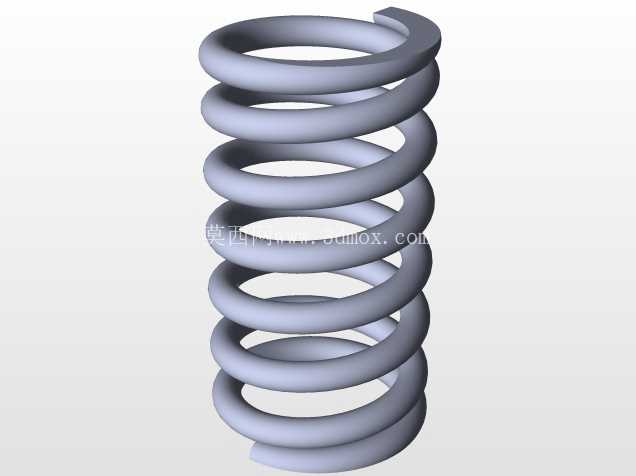

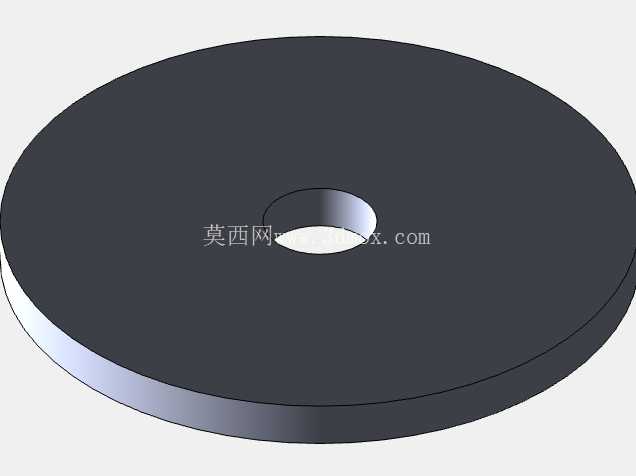

从结构设计逻辑来看，上端的圆盘形限位件做了中心通孔设计，通孔直径适配常用的M3-M4规格导向杆，安装时导向杆穿过中心孔，可限制弹簧压缩过程中的径向偏移，避免弹簧受侧向力出现永久变形。限位盘下侧的阶梯状嵌件，外径与弹簧内径做了0.2mm的间隙配合，装配时弹簧上端直接套在嵌件外侧，无需额外的固定结构即可实现弹簧上端的定位，减少装配工序的零件数量。弹簧本身采用等节距圆柱螺旋结构，线径、中径、自由高度的参数匹配常规轻载缓冲场景的刚度需求，压缩行程控制在自由高度的30%以内，保证长期反复压缩后不会出现弹力衰减超标的问题。

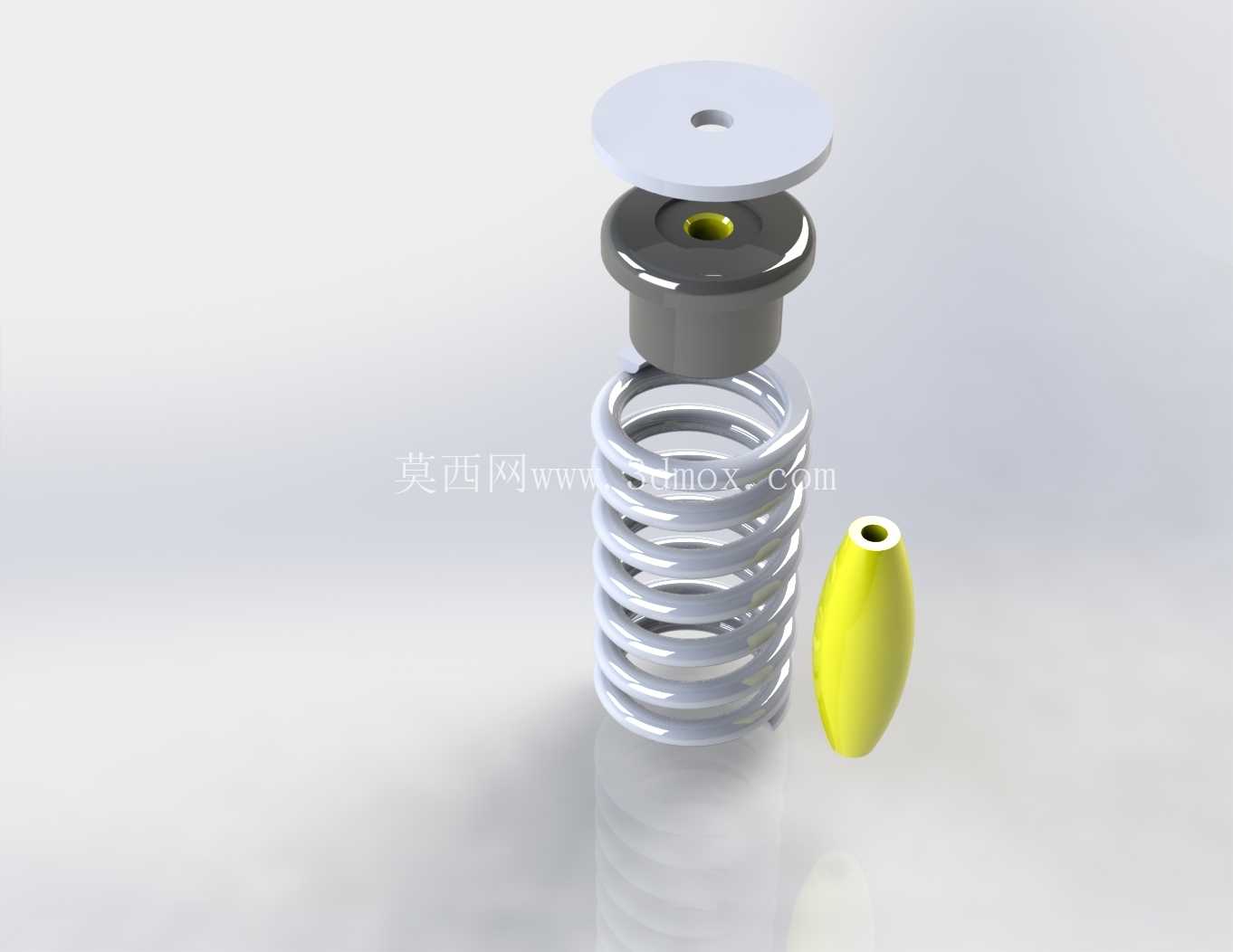

旁边配套的橄榄形缓冲销，是针对无导向杆的安装场景设计的替代限位件，安装时将缓冲销小头端插入弹簧下端的中心位置，可在弹簧压缩到极限位置时起到硬限位作用，避免弹簧被压并导致弹力突变，同时橄榄形的曲面设计可以减少弹簧端部与接触面的应力集中，延长弹簧的疲劳寿命。整套组件的安装边界做了明确的适配：上端限位盘的外径比弹簧外径大4mm，安装时对应的沉孔尺寸只需比限位盘外径大0.5mm即可完成定位，弹簧的自由高度决定了整套组件的初始安装高度，压缩到极限位置时的总高度为弹簧压并高度加上限位盘与嵌件的总厚度，选型时可根据实际需要的缓冲行程、安装空间的高度限制直接匹配对应参数，无需额外做结构修改。

在实际工况适配中，这套组件可承受的轴向载荷覆盖10N-50N的轻载缓冲需求，不适合重载冲击场景，建模时各部件的圆角、倒角都做了工艺性处理，限位盘的边缘做了R0.5的圆角，避免安装时划伤操作人员，嵌件与弹簧配合的端面做了15度的导向倒角，方便弹簧快速套入定位，弹簧的两端都做了并圈磨平处理，保证弹簧直立时的端面垂直度，避免压缩时出现侧向滑移。针对不同的安装场景，还可以调整弹簧的线径、节距来改变刚度，比如需要更大缓冲力时可适当增大线径，需要更长缓冲行程时可调整弹簧自由高度与节距，上端限位盘的尺寸也可根据安装面的大小做等比例缩放，不会影响整体的配合关系。建模过程中对各部件的装配干涉做了全行程检查，从弹簧自由状态到压并状态，所有运动部件之间都不存在干涉问题，导向结构的间隙设置也考虑了实际加工中的公差累积，即使采用普通的机加工或者注塑工艺生产，也能保证装配后的动作顺畅，不会出现卡滞问题。
