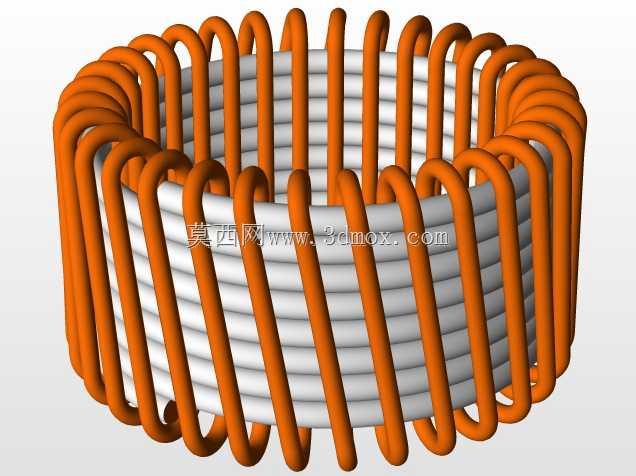

双层环绕式线圈绕组结构设计

　　这类双层环绕式线圈绕组结构，常见于高频电感、特种变压器以及大功率谐振器件的核心部件设计中，在电力电子变换设备、高频感应加热装置、新能源逆变系统里都有广泛应用，核心作用是通过特定的绕线排布实现设定的电感量、载流能力与电磁耦合效率，同时兼顾散热空间与结构强度。从实际使用场景来看，这类绕组往往需要承载较大的高频交变电流，普通单层密绕结构容易出现邻近效应导致的载流能力下降、局部温升过高问题，而这种分层间隔排布的绕线形式，能够拉大相邻导线之间的有效间距，降低高频下的集肤效应与邻近效应损耗，同时层间预留的空隙可以形成自然通风的散热通道，不需要额外加装复杂的散热结构就能满足持续工作的温升要求。设计这类绕组结构时，首先要匹配磁芯的外形尺寸，

　　内层绕线的内径需要完全贴合磁芯的外壁轮廓，保证绕制完成后绕组不会出现径向窜动，外层绕线的排布需要和内层绕线形成错位，每一圈外层导线都卡在内层相邻两匝导线形成的凹槽位置，既可以提升整体绕组的结构稳定性，避免绕线松散移位，也能最大化利用径向空间，在有限的安装边界内提升导线的有效截面积。从安装边界来看，这类绕组的轴向高度需要和配套磁芯的窗口高度匹配，外层绕线的最大外径不能超出磁芯端盖的限位范围，同时要预留出引线引出的空间，引线的弯折半径需要符合导线的最小弯折要求，避免绝缘层破损。绕线的曲率需要保持均匀，不能出现局部过小的弯折半径，防止导线内部的铜芯出现应力集中，在长期冷热交替工作环境下出现断裂风险。层与层之间如果需要做绝缘处理，

　　还要预留绝缘衬垫的厚度空间，避免绕线完成后整体尺寸超出安装公差。实际建模过程中，需要先确定绕线的螺旋路径参数，内层螺旋的导程、圈数要和磁芯的绕线窗口长度匹配，外层螺旋的起始角度需要和内层错开半个导程的位置，保证每匝外层导线都能精准落在内层两匝的间隙处，扫描路径需要做平滑过渡处理，尤其是端部的弯折位置，要保证曲率连续，避免扫描特征出现自相交或者壁厚不均的问题。导线的截面直径需要根据载流量计算确定，同时要考虑绕制过程中的绝缘层厚度，保证最终的绕组外形尺寸符合装配要求。这类绕组在装配时，通常会和配套的绝缘骨架配合，绕线的端部需要做固定处理，防止设备运行过程中受振动影响出现绕线移位，导致电磁参数偏移或者绝缘破损。
