单铰接传动关节机械结构设计

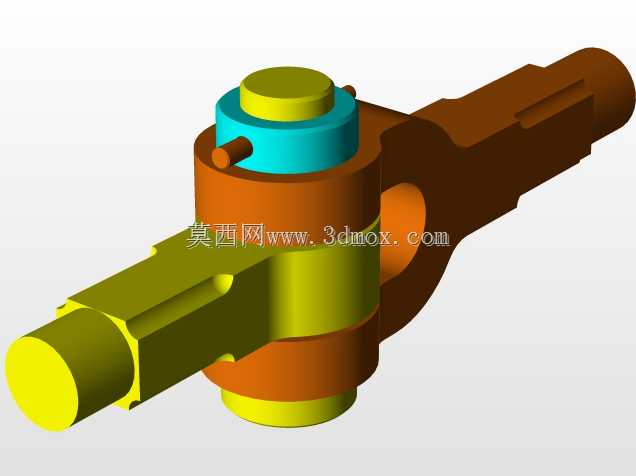

　　这类单铰接关节结构，常见于需要实现定角度往复摆动传动的机械链路中，在轻工自动化输送线的摆臂机构、农用机具的联动杆件、小型工程机械的操作连杆组里都能见到同原理的结构应用，核心作用是在两根交错布置的传动杆之间传递摆动力矩，同时允许两杆在铰接平面内产生相对角位移，补偿传动链路中的安装位置偏差与运动过程中的位置偏移，避免杆件因刚性约束出现卡滞或应力断裂。从结构设计逻辑来看，该铰接关节采用分体式嵌套组合结构，中间的铰接芯轴与两端杆体采用不同的配合公差设计，芯轴与其中一端杆体为过盈压装配合，保证芯轴与该杆体无相对转动，芯轴与另一端杆体的铰接孔为间隙配合，预留合理的转动间隙，既保证相对转动顺畅无卡滞，又控制径向窜动量在传动精度允许范围内，

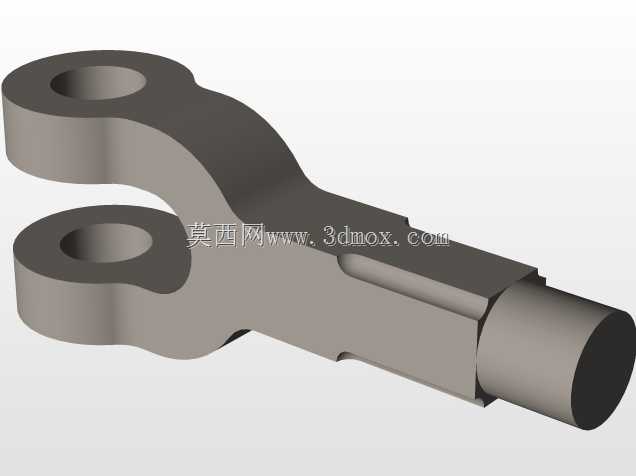

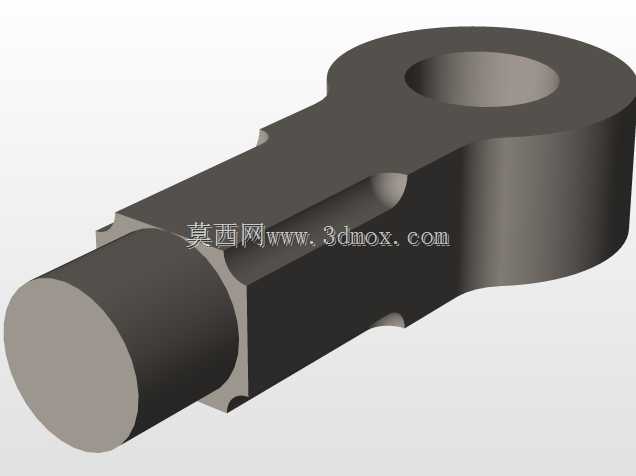

　　避免铰接处间隙过大导致传动回程误差超标。关节两端的杆体采用变截面设计，靠近铰接座的位置做了加粗加厚处理，提升铰接部位的抗弯抗扭强度，远离铰接座的杆段逐步收窄，在保证整体结构强度满足传动载荷要求的前提下，尽可能降低杆件自身重量，减少运动过程中的惯性冲击，适配中低速往复摆动的传动工况。铰接部位的端面设置了限位凸台结构，凸台高度经过精确计算，可限制两杆的最大相对摆角，避免传动过程中杆件摆动超程导致机构碰撞损坏，同时凸台与杆体端面的接触区域做了平面度处理，保证摆动过程中接触面受力均匀，减少局部应力集中。从安装边界来看，该关节两端杆体的连接段为等直径圆柱结构，可直接插入配套连杆的安装孔内通过径向顶丝固定，

　　也可根据实际安装需求在杆端加工外螺纹或销孔，适配不同的连接固定方式；铰接部位的整体外径尺寸控制合理，安装时需预留足够的摆动空间，避免关节摆动过程中与周边的机架、其他传动杆件发生运动干涉。在实际选型应用时，需要根据传动链路的最大传递力矩、工作摆角范围、往复运动频率来校核铰接芯轴的直径与杆体的截面尺寸，同时根据工作环境的腐蚀、磨损情况选择对应的表面处理方式，比如在多粉尘的工况下可在铰接间隙处加装防尘密封圈，减少粉尘进入配合面造成的磨粒磨损，延长关节的使用寿命；在有腐蚀介质的工况下可对整体结构做镀锌或发黑处理，提升结构的抗腐蚀能力。该结构的建模过程中，对铰接配合面的公差配合做了合理的参数化设置，可根据不同的载荷需求快速调整芯轴直径、

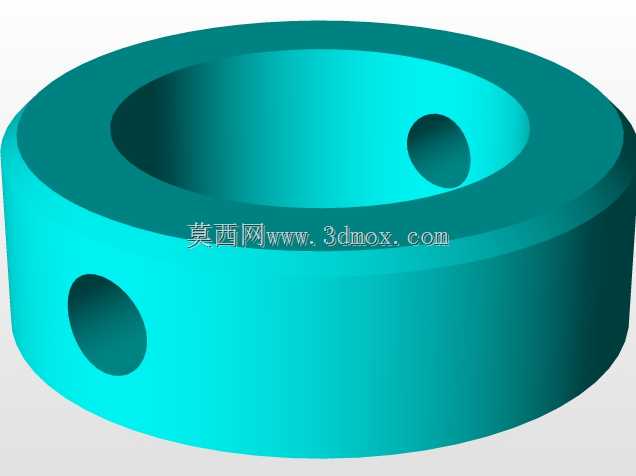

　　杆体截面尺寸、铰接座厚度等核心参数，适配不同场景的传动需求，结构没有冗余的设计特征，所有结构特征都服务于传动、铰接、限位的核心功能，加工工艺性良好，铰接芯轴可采用标准圆钢车削加工，两端杆体可采用模锻或型材铣削加工，适合中小批量的生产加工，装配流程简单，仅需将芯轴压入对应杆体后，穿入另一杆的铰接孔再加装端部限位挡圈即可完成装配，后期维护时仅需更换磨损的芯轴或配合衬套，无需整体更换关节结构，降低设备的后期维护成本。
