圆柱螺旋压缩弹簧配套限位组件结构设计

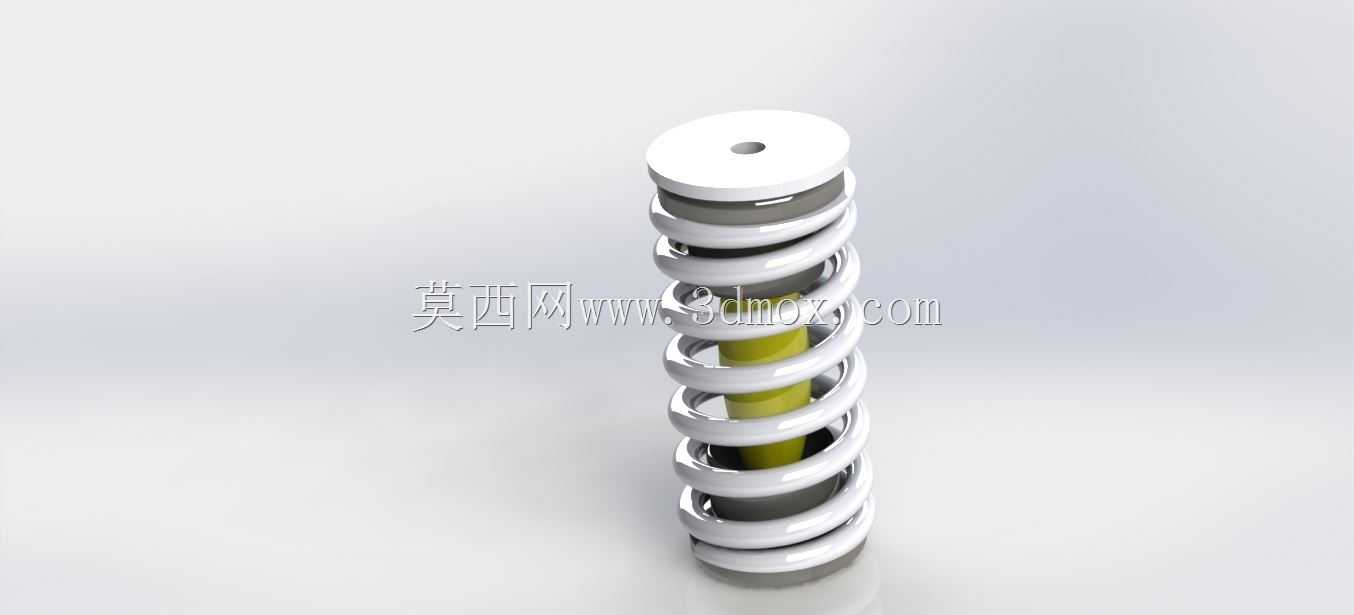

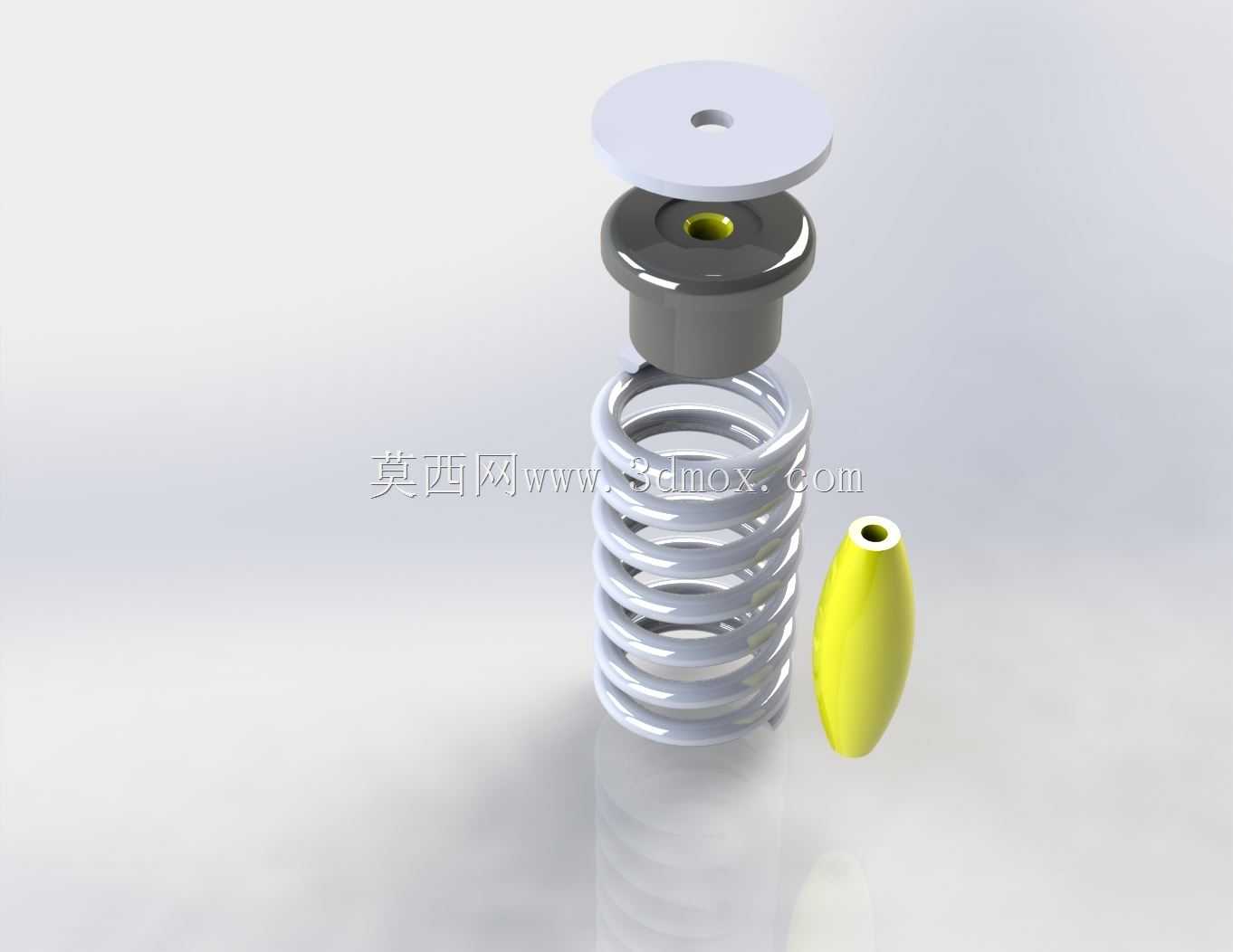

　　这套弹性缓冲组件的建模，最初是针对小型自动化设备的行程限位缓冲需求做的结构细化，日常在轻载工位的往复运动机构里，这类组件的使用频率极高，比如小型冲压工位的末端缓冲、检测设备的探针复位结构、工装夹具的快压缓冲端，都能见到同结构原理的弹性组件。整套组件由四个核心零件构成：顶部的平垫片、带中心通孔的限位压座、圆柱螺旋压缩弹簧，以及旁置的缓冲限位销，各零件的配合边界在建模时做了完整的干涉校验，避免实际装配出现卡滞。设计时优先考虑了安装空间的适配性，弹簧的外径做了严格控制，和限位压座的内圈导向面保留了0.2mm的单边间隙，既保证弹簧压缩过程中不会出现径向偏摆，也不会因为间隙过小导致弹簧伸缩时和内壁摩擦产生异响或磨损。

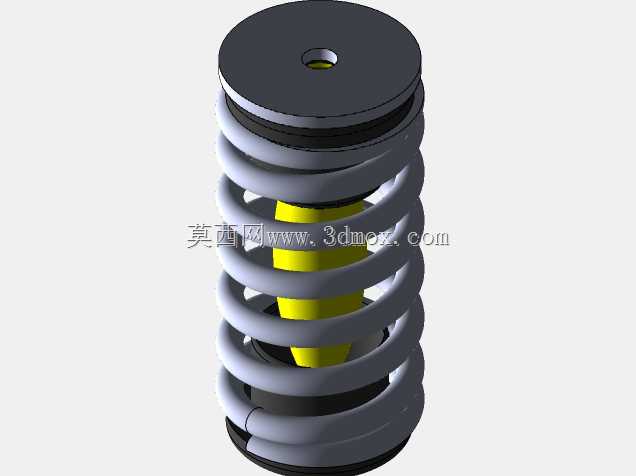

　　顶部平垫片的中心孔尺寸和限位压座的中心通孔保持同轴，孔径匹配常用的M3/M4规格安装螺钉，安装时螺钉穿过垫片、压座中心孔，将弹簧预压在安装基准面和压座之间，预压量控制在弹簧自由长度的15%左右，保证初始状态下组件没有松动间隙，同时预留了足够的压缩行程，避免工作时弹簧并圈产生刚性冲击。旁置的黄色缓冲销是聚氨酯材质的硬阻尼零件，安装在弹簧旁的基准座上，高度比弹簧并圈时的压座高度高1mm，当弹簧压缩到接近极限行程时，压座会先接触聚氨酯缓冲销，吸收末端的冲击动能，避免弹簧反复承受极限压缩载荷导致疲劳失效，这部分结构在很多轻载缓冲场景里很容易被忽略，实际使用中能把弹簧的使用寿命提升40%以上。建模时对弹簧的节距、丝径、

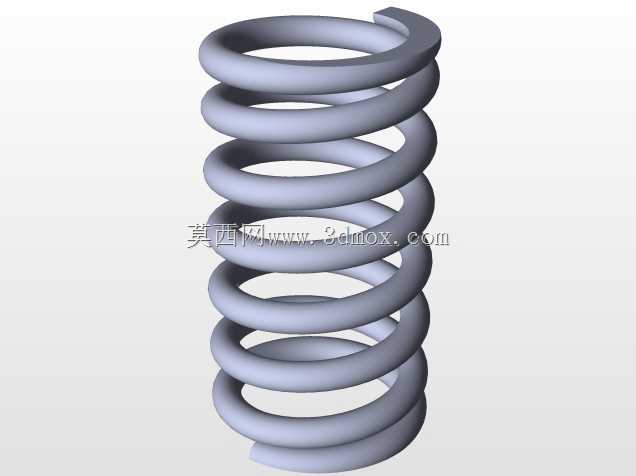

　　有效圈数都做了参数化设置，调整丝径和有效圈数就能快速适配不同载荷的工位需求，比如载荷更大的场景可以把弹簧丝径从1.2mm调整到1.5mm，对应调整限位压座的内圈尺寸即可快速完成结构迭代，不需要重新绘制整套零件。所有零件的安装基准面都做了平面度的结构考量，底部和安装面接触的弹簧端面做了并圈磨平处理，保证弹簧直立时的垂直度，避免压缩时出现侧倾。限位压座的外圈做了小尺寸的翻边结构，翻边内径比弹簧外径大0.5mm，在弹簧出现轻微径向偏移时能起到二次导向的作用，不会让弹簧弹出安装位。这类弹性组件看起来结构简单，但实际应用中很多设备的异响、复位不准、弹簧过早断裂的问题，都和组件的配合间隙、缓冲结构设计不合理有关，建模时把这些实际装配中会遇到的问题提前在结构上做规避，能大幅减少后续现场调试的整改工作量。
