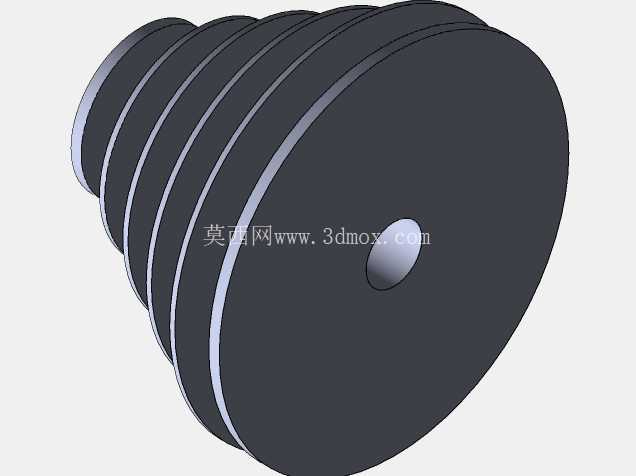

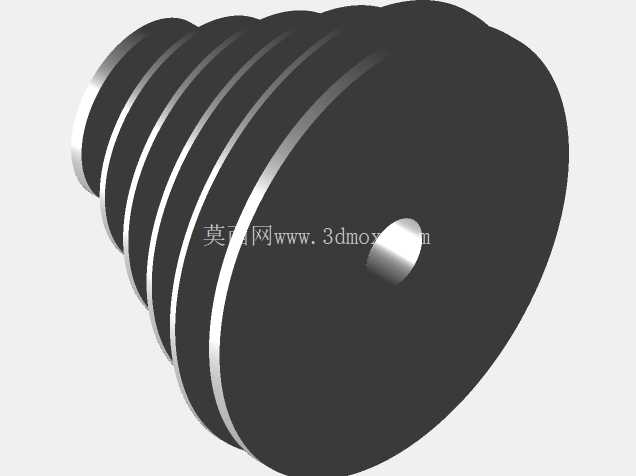

五级XPZ/SPZ型三角带塔轮结构设计

这款五级塔轮是针对紧凑安装空间下的带传动变速需求设计的，核心适配XPZ、SPZ型窄V三角带，常见于小型木工车床这类对安装尺寸有严格限制的台式加工设备，也可迁移到其他需要多级变速、安装空间局促的轻型传动场景中。从实际使用场景来看，小型木工车床的床头箱内部空间十分有限，无法容纳结构复杂的齿轮变速机构，同时木工车削加工需要根据木料材质、车削工序的不同调整主轴转速——粗车硬木需要低转速大扭矩，精车软木或者打磨工序需要高转速保证表面光洁度，这种五级塔轮搭配电机端的对应塔轮，只需要调整三角带在不同轮槽的位置，就能获得五档不同的传动比，不需要额外的变速操纵机构，结构简单可靠，维护成本极低，非常适合小型台式设备的使用需求。

从功能特性上看，这款塔轮的五个轮槽直径依次递增，对应五档不同的传动比，轮槽的截面尺寸完全匹配XPZ、SPZ型窄V三角带的楔角与带型尺寸，能保证三角带嵌入轮槽后侧面充分贴合，避免传动过程中出现打滑、丢转的问题，保证动力传输的效率。轮体中心设计有16毫米的通孔，用来和设备主轴配合安装，同时在轮体端面靠近中心的位置，设计了3个均匀分布的M3螺纹孔，螺纹深度适配M3x0.5的紧定螺钉，安装时将塔轮穿入主轴后，拧紧三个紧定螺钉就能将塔轮牢牢固定在主轴上，不需要额外的键连接或者轴肩定位，进一步压缩了安装所需的轴向空间，非常适合空间受限的装配场景。

设计思路上，这款塔轮没有采用分体式结构，而是整体成型的结构，五个轮槽与中心轮毂部分为一体化设计，既减少了装配环节的累积误差，也提升了轮体整体的结构强度，避免高速旋转时分体结构可能出现的松动、偏心问题。轮槽之间的挡边厚度经过反复校核，既保证了足够的结构强度，不会因为三角带的张紧力出现挡边变形、开裂的问题，也尽可能压缩了相邻轮槽之间的间距，让整个塔轮的轴向总长度控制在最小范围，适配小型设备的紧凑安装要求。轮体的边缘做了小尺寸的倒角处理，一方面是避免安装调整皮带时锋利的边缘划伤操作人员或者三角带的包布层，另一方面也能减少高速旋转时的风阻，降低运转过程中的噪音。

从安装边界来看，这款塔轮的最大外径对应最高转速档位的轮槽尺寸，安装时需要预留出三角带张紧调整的径向空间，同时轴向方向上，因为采用紧定螺钉固定，不需要预留额外的锁紧螺母安装空间，只需要保证主轴穿过轮体中心孔后，紧定螺钉能够对准主轴上的定位平面或者凹坑即可。中心孔的尺寸公差按照过渡配合设计，既保证安装时能够顺利套入主轴，也不会因为间隙过大出现旋转偏心的问题，三个紧定螺钉孔沿圆周方向均匀分布，拧紧后受力均匀，不会出现塔轮偏斜的问题，保证运转时的动平衡性能，避免高速旋转时出现振动，影响加工精度。在实际选型替换时，只需要确认主轴直径为16毫米，使用的三角带为XPZ或者SPZ型，同时安装位置的轴向空间能够容纳塔轮的总宽度，径向空间能够覆盖最大轮径加上三角带的厚度，就可以直接替换使用，不需要对原有设备的安装结构做额外修改，适配性很强。
