Jokab安全JSHD2CE型配套组件结构

　　在工业自动化产线的安全防护回路搭建中，这类与JSHD 2C E 3POS安全传感器致动范围匹配的工作组件，是设备安全联锁环节里容易被忽略但直接影响防护可靠性的配套结构件。日常做产线安全改造、设备电气柜集成时，很多工程师会遇到原厂配套件尺寸参数不全、采购周期长的问题，这类基于实物卡尺测绘完成的结构，刚好能填补现场改造的建模缺口，不用反复对着零散的安装点位反复测量核对。

　　从实际应用场景来看，这类组件主要用在设备安全门、防护围栏的联锁位置，和安全传感器配合实现防护门闭合状态的检测——当防护门开启时，组件随门体位移脱离传感器的致动范围，传感器立刻触发安全回路断开，切断设备动力源输出，避免操作人员误入危险作业区间发生机械伤害。和普通的行程开关触发块不同，这类适配安全传感器的组件对安装对位精度要求更高，偏移量超过2mm就可能出现传感器无法稳定识别致动状态的问题，要么出现安全回路误触发停机，要么门体未完全闭合时传感器误判到位留下安全隐患。

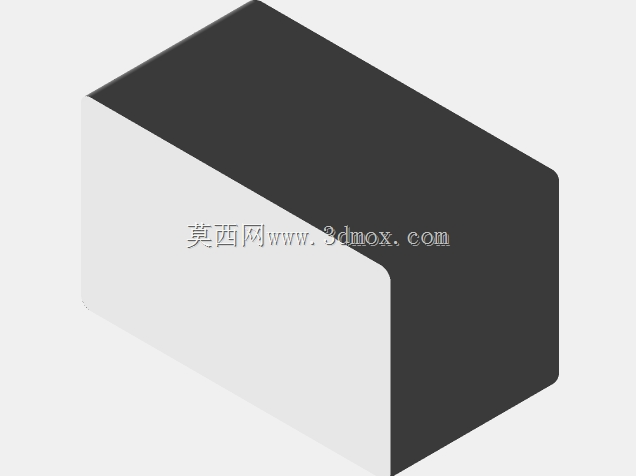

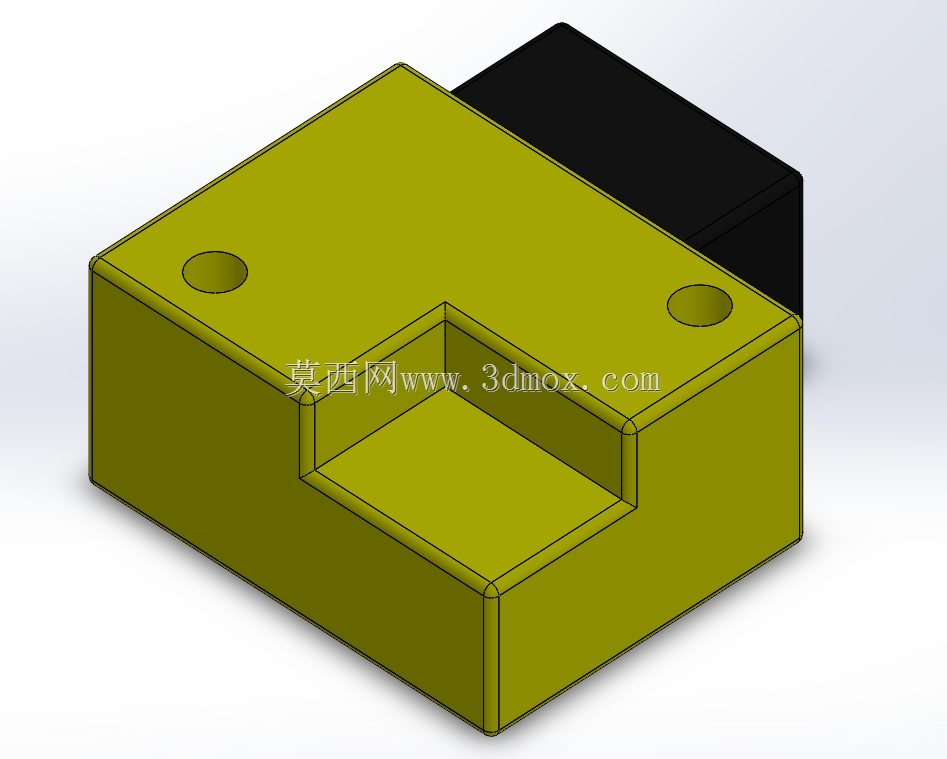

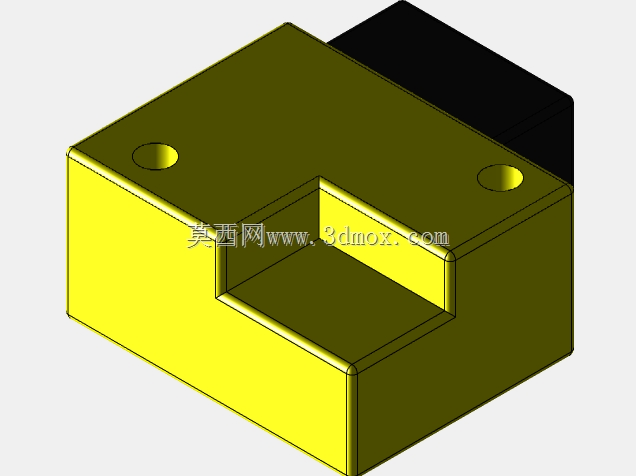

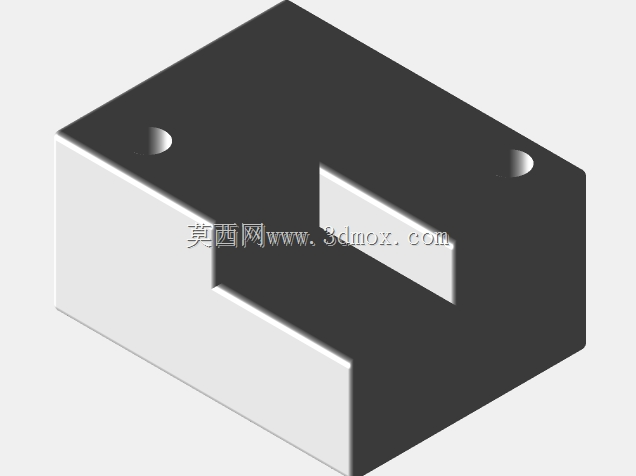

　　从结构设计思路来看，整个组件采用分体式组合结构，主体的橄榄绿色块状结构为安装承载基体，后侧的黑色块体为与传感器配合的致动触发部分。基体上开设的两个沉孔为安装固定位，孔位间距按照常见的工业铝型材安装孔距匹配，既可以直接安装在铝型材防护栏的门框上，也能通过转接板固定在钢板焊接的设备防护门上。基体中部开设的内凹槽位，是为了避让门框上的加强筋、走线槽等凸起结构，避免安装时出现干涉，不用现场对门框结构做二次打磨切割，减少现场安装的加工工作量。后侧的黑色致动块和基体之间采用定位止口配合，安装时不用反复调整致动块的前后位置，只要基体固定到位，致动块和传感器的对位距离就能控制在有效检测区间内，降低现场调试的对位难度。

　　从安装边界尺寸来看，整个组件的基体厚度控制在30mm以内，突出安装面的高度不会超过40mm，在防护门和门框的间隙较小的场景下也能安装，不会出现门体闭合时组件和门框碰撞的问题。两个安装沉孔的深度刚好能容纳M5内六角螺丝的头部，螺丝安装完成后头部不会突出基体表面，避免门体开合过程中螺丝头部剐蹭传感器表面或者周边的走线。内凹槽位的深度为15mm，宽度40mm，刚好能避让市面上多数40系列铝型材的侧边凸起，以及直径10mm以内的走线波纹管，不用额外调整走线布局。致动块的突出高度比基体表面高12mm，和传感器的检测面距离保持在8-10mm的最佳检测区间，既不会因为距离过远导致检测失效，也不会因为距离过近在门体开合晃动时碰撞传感器造成器件损坏。

　　在实际建模还原过程中，所有的倒角、圆角都按照实物测绘的尺寸还原，基体的所有外露棱边都做了R2的圆角处理，避免安装过程中锐边划伤操作人员的手部，也能减少组件在车间环境下积灰的死角。致动块的边角做了R1的圆角，和传感器对位时即使存在小角度的安装偏差，也不会因为棱边卡滞造成门体开合不畅。整个组件的材质设计上，基体采用增强尼龙材质，具备足够的结构强度，长期在车间的油污、粉尘环境下使用不会出现锈蚀、脆化的问题，黑色致动块采用和传感器匹配的专用导磁材质，保证传感器能稳定识别致动信号，不会因为材质问题出现检测失灵。

　　做这类配套组件的建模时，最需要注意的就是安装孔位的位置度公差，两个安装孔的位置度公差控制在0.1mm以内，保证批量安装时不用重新配打孔位。内凹槽的尺寸公差控制在0.2mm，避让周边结构时不会出现干涉。致动块和基体的配合公差采用H7/h6的间隙配合，装配时不用大力敲击就能顺利组装，后期如果致动块出现磨损也能快速更换，不用整体更换整个组件，降低后期的维护成本。在产线安全回路的调试过程中，这类组件的尺寸一致性直接影响整线安全防护的可靠性，建模时严格按照实物测绘的尺寸还原，能保证加工出来的零件直接安装使用，不用现场反复修配，大幅缩短安全防护改造的施工周期。
