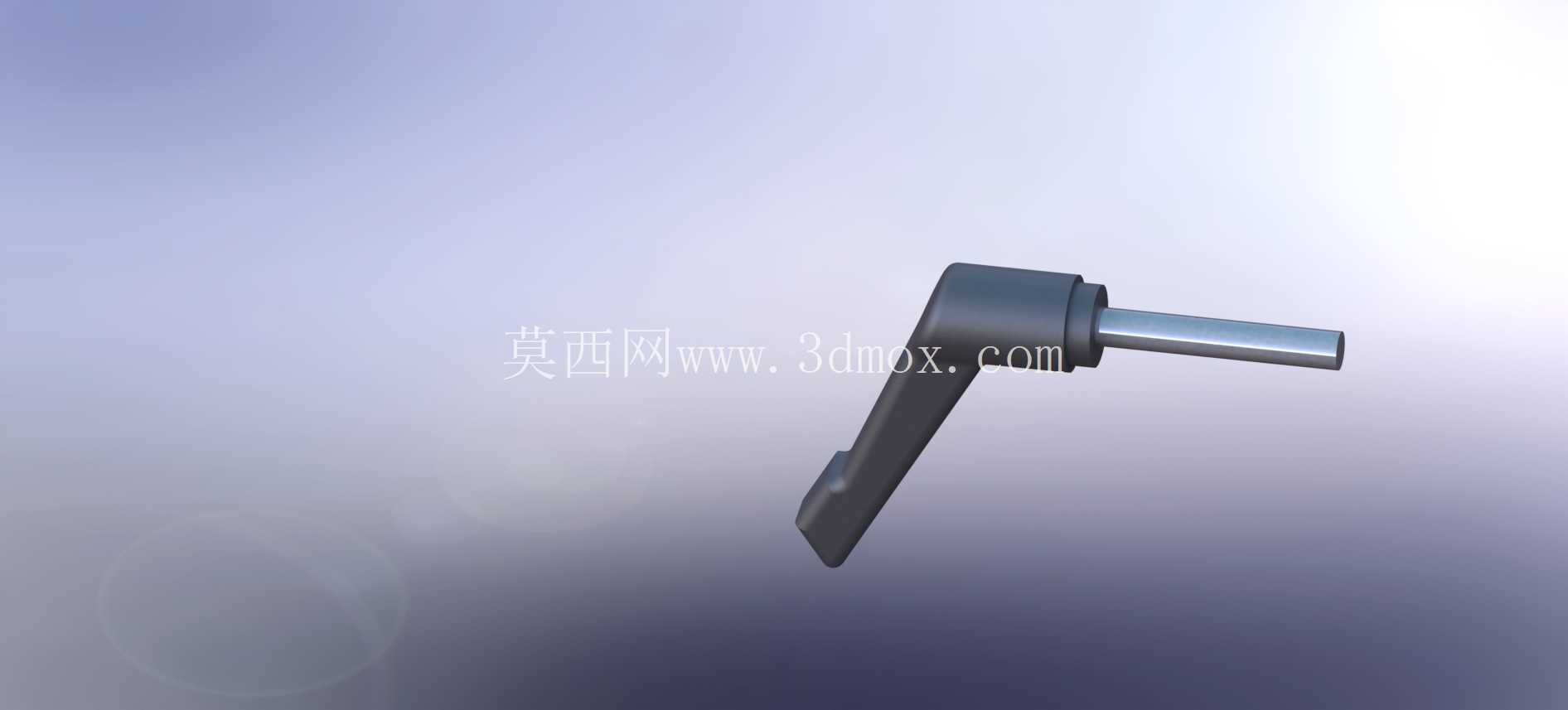

可调式锁紧操作手柄结构三维设计

这类可调式锁紧操作手柄，是工装夹具、检测治具、小型设备调节工位上极为常用的操作件，日常在生产线的定位工装、设备侧门的快速压紧、工装板的位置锁止、检测台的档位调节场景里随处可见，相比普通的固定把手，它最大的优势是可以在螺杆旋紧到任意位置时，调整手柄的握持角度，避免手柄被周边结构干涉，也能让操作人员始终处在最舒适的施力角度完成锁紧动作，不会出现传统固定把手拧到最后手柄卡在设备缝隙里、没法继续施加锁紧力的问题。

从结构设计逻辑来看，整个零件分为握持段、转轴连接段、螺纹驱动段三个核心部分，握持段做了符合人手握持的弧度设计，截面不是正圆形，而是带微弧的扁形结构，表面没有多余的防滑纹路，依靠金属本体的加工粗糙度就能提供足够的摩擦力，操作人员单手握持转动时，手掌贴合面的受力分布均匀，长时间反复操作也不会出现硌手的问题，连接段是整个结构的核心，内部做了棘轮式的角度调节结构，当需要调整手柄角度时，只需要向外轻拉手柄，就能让内部的棘齿脱开，自由旋转手柄到合适的角度后松开，棘齿在内部弹簧的作用下自动复位卡合，此时转动手柄就可以带动螺杆转动完成锁紧或者松开动作，这种结构不需要额外的工具辅助，操作人员单手就能完成角度调整和锁紧操作，在空间狭小的设备内部工位，这种设计的实用性远高于传统的固定手柄。

螺纹驱动段采用标准的圆柱金属杆设计，杆部的直径和连接段的安装孔做了间隙配合，安装时只需要将杆部穿过被连接件的安装孔，在末端配合对应的螺母或者直接拧入设备的螺纹孔内，就可以完成整个手柄的装配，安装边界上需要注意，手柄转动的平面内需要预留足够的摆动空间，握持段末端到安装面的垂直距离要大于手柄转动半径，避免转动过程中手柄和设备本体、周边的管线或者其他操作件发生碰撞，杆部的伸出长度需要根据被压紧件的厚度做匹配，过长会导致手柄空行程太大，操作效率降低，过短则会导致锁紧行程不足，没法提供足够的压紧力。

在实际选型应用中，这类手柄常用在需要频繁松紧、且操作空间受限的工位，比如工装夹具的快速夹紧、设备防护门的锁止、可调导轨的位置固定、工作台面的角度锁紧等场景，相比旋钮式的锁紧件，它的力臂更长，操作人员不需要借助额外工具就能提供足够的锁紧扭矩，相比带握柄的大号手轮，它的占用空间更小，安装方式更灵活，不需要在设备面板上预留大尺寸的安装孔，只需要一个对应直径的通孔就能完成装配。

建模过程中需要重点关注几个配合尺寸的公差控制，连接段和杆部的配合间隙要控制在合理范围内，间隙过大会导致手柄转动时出现旷量，锁紧时的手感松散，间隙过小则会导致角度调节时卡滞，没法顺畅复位棘齿结构，握持段的弧度要贴合人手自然握持的形态，边缘位置要做倒钝处理，避免操作时划伤手掌，棘齿的齿形角度要设计合理，既要保证锁紧时不会出现滑齿，也要保证调整角度时的脱开力度适中，不会出现拉不动或者太松容易脱开的问题，杆部的螺纹段要和连接段的转动中心保持同轴，否则转动锁紧时会出现偏心，导致锁紧力不均匀，长期使用会磨损螺纹孔，影响锁紧可靠性。

从材料应用来看，握持段和连接段一般采用压铸锌合金或者增强尼龙材质，压铸锌合金的强度更高，适合需要较大锁紧力的工业场景，表面做喷塑或者发黑处理，提升耐磨和防锈性能，增强尼龙材质的重量更轻，绝缘性能好，适合用在电子设备检测治具、低压设备的操作工位，金属杆部采用碳钢材质做调质处理，表面镀锌防锈，保证螺纹部分的耐磨性能，长期反复松紧也不会出现滑牙的问题。

实际装配调试时，要先确认杆部的螺纹旋向和设备的需求匹配，安装后先测试角度调节功能，确认手柄在各个角度都能顺畅卡合，没有卡滞或者脱开的问题，再测试锁紧力度，转动手柄到锁紧位置时，握持段的施力角度应该处在操作人员最容易发力的位置，如果角度不合适，只需要拉起手柄调整到合适角度再卡合即可，不需要反复转动螺杆调整位置，这也是这类可调手柄相比传统固定手柄最核心的优势，在多品种小批量的生产工装里，这类手柄可以适配不同厚度的被夹紧件，不需要因为工件厚度变化就更换不同长度的手柄，只需要调整手柄的角度就能始终保持最佳的操作位置，大幅提升工装的通用性能，减少工装配件的储备种类。
