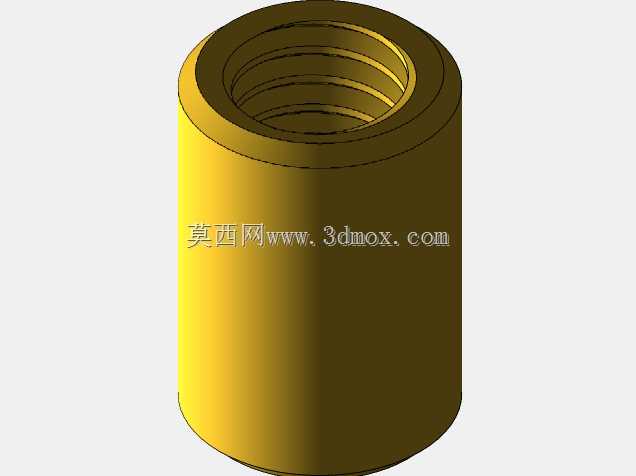

软塑连接用盲孔黄铜膨胀嵌件结构

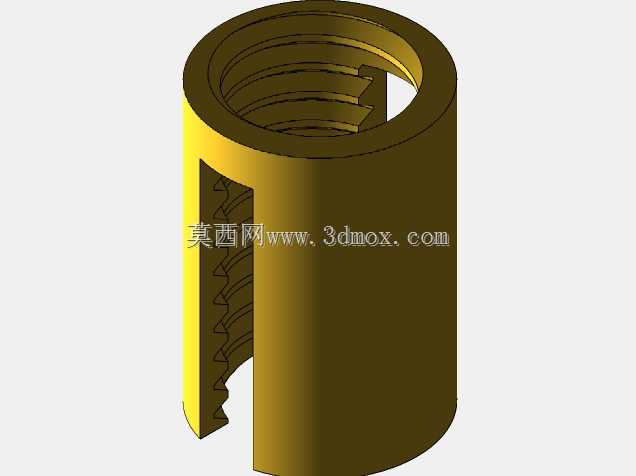

　　在日常做非金属结构的连接设计时，很多工程师都会碰到软质塑料基体螺纹易滑牙、连接强度不足的问题，这类盲孔黄铜膨胀嵌件就是针对这类场景开发的内嵌连接构件，和普通通孔嵌件不同，盲孔结构可以避免塑料注塑或者压装过程中胶料渗入螺纹孔内部，省去后续攻丝或者清孔的工序，在很多消费电子外壳、小型气动阀组塑料基座、卫浴塑料构件的装配环节都能看到这类嵌件的应用。做这类嵌件的结构设计时，首先要考虑的是压装后的抗拔脱力，嵌件外壁的滚花或者倒刺结构是核心受力部位，这款膨胀式嵌件的设计逻辑是，当配套的TR紧固件拧入内螺纹时，嵌件下端的膨胀瓣会被螺钉端部撑开，紧紧咬合在预制的塑料安装孔内壁，相比普通直纹滚花嵌件，它不需要在注塑阶段提前预埋，直接在成型后的塑料件上加工对应尺寸的安装孔，通过压装或者拧入的方式就能完成装配，对于小批量试制或者后期维修更换的场景适配性更强。

　　从安装边界来看，这类M3/M4规格的嵌件，对应的塑料安装孔需要控制合理的过盈量，通常孔径公差要控制在0到-0.05mm区间，孔深要比嵌件总长度多留出0.5到1mm的膨胀余量，避免膨胀过程中对塑料基体造成撑裂损伤，尤其是ABS、PP这类软质塑料，安装孔周边的壁厚不能小于嵌件外径的1.5倍，否则压装或者膨胀时容易出现周边塑料发白、开裂的问题。实际选型时要注意，盲孔端的壁厚设计要兼顾强度和成型工艺，黄铜材质的切削性能好，批量加工时可以走自动车床一次成型，内螺纹的精度要控制在6H级，保证和标准螺钉的配合顺畅，膨胀瓣的开槽深度要和螺钉的拧入深度匹配，开槽过浅会导致膨胀量不足，抗拔脱力达不到设计要求，开槽过深则容易在膨胀过程中出现瓣体断裂的问题。

　　在阀门类的塑料减压阀组件里，这类嵌件通常用来固定阀盖、调节旋钮等需要反复拆装的部件，塑料本身的螺纹耐磨性差，反复拆装几次就会出现滑牙，嵌入黄铜嵌件之后，连接副的耐磨性和强度都能提升数倍，而且黄铜的耐腐蚀性也能适应减压阀内部的水汽、弱腐蚀介质环境，不会像钢制嵌件那样容易生锈污染管路介质。做三维建模的时候，要特别注意内螺纹的收尾和盲孔底部的退刀结构，很多新手建模时会把螺纹直接做到盲孔底部，实际加工时根本无法实现，必须在孔底留出足够的退刀空间，外壁的膨胀开槽要做圆角过渡，避免应力集中导致装配时开裂，嵌件的外圆倒角要做15到30度的导入角，方便压装时顺利对准安装孔，不会切下塑料碎屑残留在孔内影响装配精度。

　　不同于热熔嵌件需要专用的热熔治具，这类膨胀嵌件只需要普通的压头或者内六角扳手就能完成装配，在生产线没有专用热熔设备的场景下，装配效率反而更高，而且不会出现热熔嵌件常见的塑料溢料、嵌件倾斜等问题，只要安装孔的位置度和尺寸公差控制到位，装配后的垂直度和连接强度都能满足设计要求。在做结构强度校核时，要重点核算膨胀瓣的扩张应力和塑料孔壁的承压能力，M3规格的嵌件在PP塑料里的抗拔脱力通常能达到300N以上，M4规格可以达到500N以上，完全能满足小型塑料组件的连接需求，对于有更高强度要求的场景，可以适当增加嵌件的外壁长度，增大和塑料基体的接触面积，进一步提升连接可靠性。
