70毫米规格手动精密机用虎钳设计

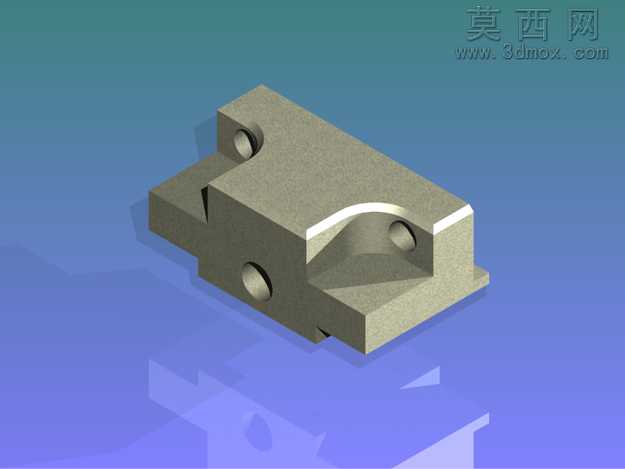

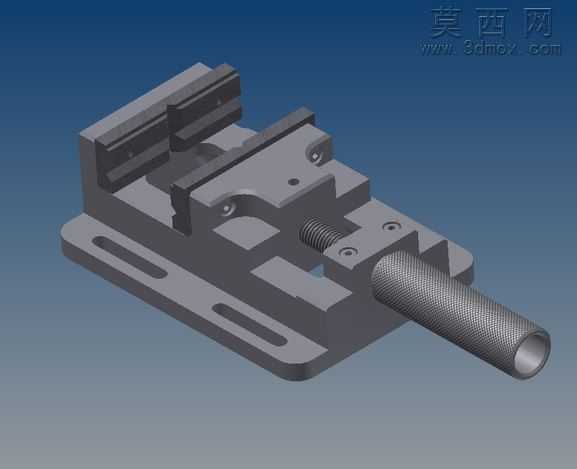

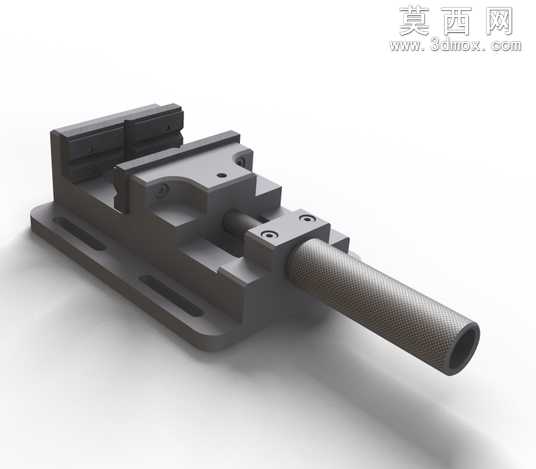

本作品为70毫米开口规格的手动机用虎钳三维建模作品，建模过程中严格遵循机械加工工装夹具的设计规范，对虎钳的各个组成部件进行了1:1等比例的参数化建模，完整还原了手动虎钳的全部装配结构与运动逻辑。建模阶段首先从固定钳身的基体结构入手，精准绘制了底座上的两条安装长槽特征，用于匹配机床工作台的T型槽安装需求，保证虎钳在机床上安装时的位置调节灵活性与装夹稳固性。活动钳身部分通过导轨副与固定钳身实现滑动配合，建模时严格控制了导轨配合面的公差间隙，还原了实际产品中滑动顺畅无卡滞的装配特性。传动结构采用梯形丝杠传动方案，建模时完整还原了丝杠的梯形螺纹牙型特征、端部的滚花手柄结构，滚花部分通过纹理特征还原了金属滚花的防滑握持质感，同时还原了丝杠与活动钳身的传动连接结构、丝杠与固定钳身的轴向限位结构，保证转动手柄时活动钳身可沿导轨平稳做直线往复运动，实现工件的夹紧与松开动作。钳口部分建模还原了可拆卸式钳口板的安装结构，钳口板上的防滑齿纹特征清晰呈现，保证装夹工件时的摩擦力充足，避免工件装夹过程中出现打滑移位的问题。渲染阶段采用金属磨砂材质模拟虎钳的铸铁基体质感，对丝杠、手柄等加工面赋予了精车金属的光泽质感，对钳身安装面、导轨配合面做了区分化的材质处理，清晰区分不同加工面的工艺特征。整体建模过程中对所有零部件的装配关系做了干涉检查，确保活动钳身全行程运动过程中无零部件干涉问题，各连接部位的紧固螺丝、定位销等标准件也做了完整建模还原，完整呈现了手动虎钳从外部结构到内部传动的全部设计细节，可用于机床工装设计参考、机械原理教学演示、非标夹具改型设计的基础参考模型。
