手动一字螺丝批三维结构设计

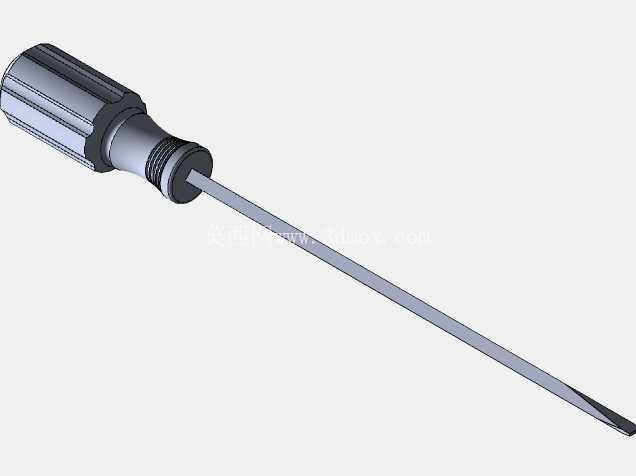

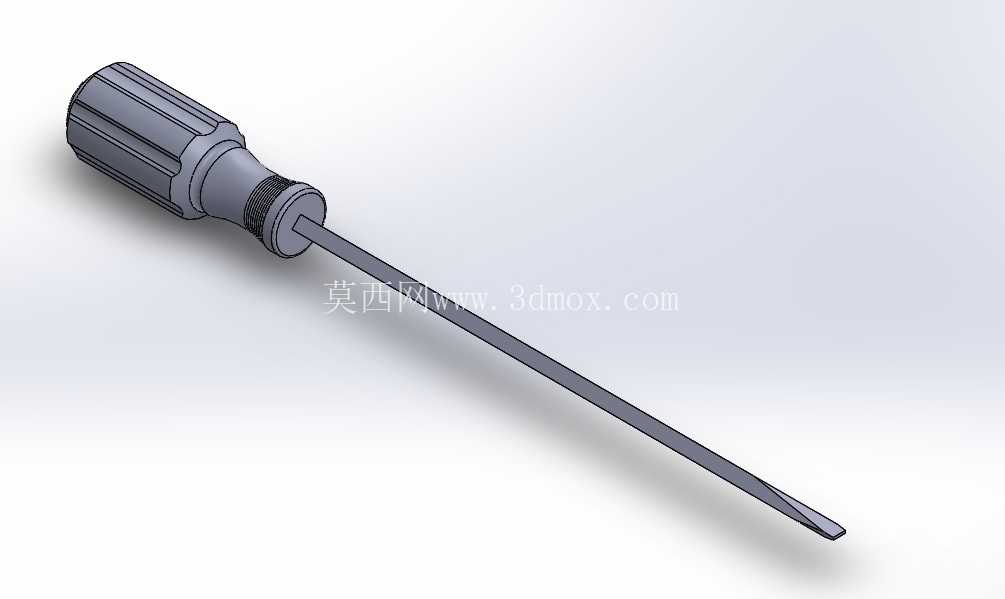

在设备装配、机电维修、五金拆装、家用物件紧固等各类场景中，一字螺丝刀是出现频率极高的基础手用紧固工具，其结构合理性直接影响操作手感、螺丝啮合精度以及长期使用的耐用性。本次建模的这款一字螺丝刀，完全参照日常量产通用款手动螺丝批的实物结构进行1:1还原，覆盖从手柄握持段到刀头工作端的全部细节特征，可用于工具类产品的结构展示、装配教学演示、虚拟拆装训练等场景。

从功能特性来看，这款螺丝刀采用直柄贯通式结构，刀杆整体为高强度合金钢材一体成型，从刀头工作端一直贯穿至手柄尾部，避免大扭矩操作时刀杆与手柄连接处出现断裂、打滑的问题。手柄部分采用多棱面防滑结构，表面设置均匀分布的轴向防滑凹槽，握持时手掌与手柄的接触摩擦力充足，即使手上沾有少量油污，也能稳定传递扭矩，不会出现脱手打滑的情况；手柄靠近刀杆的位置设置了一圈滚花防滑段，在进行精细微调拧动操作时，手指可以捏持该段进行小角度转动，提升精细操作的控制精度。刀杆部分为等直径圆杆结构，具备足够的抗扭刚度，在施加额定紧固扭矩时不会出现明显的弯曲变形，保证刀头与螺丝槽口的贴合度，避免拧动过程中刀头脱出刮伤螺丝槽或工件表面。刀头部分为标准一字楔形结构，刃口厚度、宽度与通用M2-M6规格的一字开槽螺丝槽口尺寸匹配，刃口做了微小的倒角处理，既可以顺利插入螺丝槽口，又能避免刃口过于尖锐在使用过程中出现崩口、卷刃的问题。

设计过程中，首先确定整体的尺寸边界：整体长度控制在常用的200mm区间，其中手柄段长度约100mm，最大握持直径35mm，符合成年人手掌握持的人机工程学尺寸，长时间握持操作不易产生疲劳；刀杆长度约100mm，直径5mm，既可以覆盖大部分常规深度的螺丝安装位操作，又不会因为刀杆过长导致操作时晃动感过强。建模时优先处理刀杆与手柄的配合结构，刀杆插入手柄的部分做了非圆截面的止转设计，保证扭矩传递过程中刀杆与手柄不会发生相对转动；手柄的多棱面结构采用圆周阵列特征生成，每个棱面的过渡圆角统一设置为R2，避免棱角过于分明硌手，同时也符合实际注塑生产的脱模工艺要求。刀头部分的楔形角度严格按照通用手动螺丝批的行业标准设置，楔角为25度，兼顾刃口的强度和插入槽口的便利性，角度过大则刀头难以插入深度较浅的螺丝槽，角度过小则刃口强度不足，大扭矩操作时容易弯折损坏。

从安装适配边界来看，这款螺丝刀不需要额外的配套安装结构，属于独立手持操作工具，刀头的尺寸公差控制在0.05mm以内，与标准一字开槽螺丝的槽宽配合间隙合理，既不会因为间隙过大导致拧动时打滑，也不会因为间隙过小无法顺利插入槽口。在实际使用场景中，这款螺丝刀可以覆盖电子设备拆装、家具组装、机械设备日常维护、五金制品装配等多个领域的一字螺丝紧固与拆卸需求，手柄的防滑结构设计适配干手、微湿手、带薄劳保手套操作等多种使用状态，刀杆的长度设计可以避开部分凸起的工件结构，深入到凹陷位置的螺丝安装位进行操作。建模过程中对所有的过渡圆角、拔模斜度都做了符合生产工艺的处理，比如手柄外表面设置了1度的拔模斜度，适配注塑模具的生产要求，刀头的刃口部分做了0.1mm的钝化处理，还原实际量产产品的刃口状态，避免三维模型中出现绝对尖锐的不符合实际加工情况的结构。整体结构没有多余的冗余设计，所有特征都服务于实际操作的实用性，从握持手感、扭矩传递、刀头耐用性、操作便利性多个维度还原了量产手动一字螺丝刀的真实结构状态。
