带内外圈及滚动体的深沟球轴承结构

在各类旋转机械的传动链路里，这类带完整内外圈、等距排布滚动体的球轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力设备的旋转轴系，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的能量损耗，同时约束轴的径向与轴向窜动量，保证轴上安装的齿轮、带轮、叶轮等零件始终处于设计要求的工作位置，避免因轴系偏移导致的传动啮合误差、密封件磨损过快等问题。

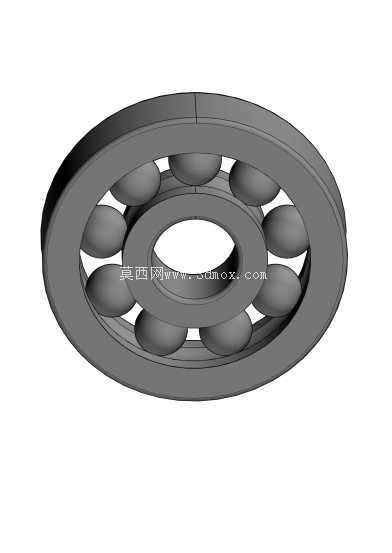

从结构设计逻辑来看，这个模型完整还原了深沟球轴承的核心组成：内圈与轴采用过盈配合随轴同步转动，内圈外侧的滚道曲率与滚动体的球面曲率匹配，保证滚动体在滚道内顺畅滚动；外圈通常安装在轴承座、设备壳体的安装孔内，多为过渡或小间隙配合，起到固定支撑的作用，部分需要调整轴向游隙的场景下，外圈与安装座的配合会预留微小的轴向滑动余量；中间的滚动体采用等间距排布，每个滚动体的直径公差控制在微米级，避免因滚动体尺寸差异导致运转过程中出现载荷集中，局部滚道过早出现疲劳点蚀。实际设计选型时，首先要明确轴系的载荷特性：纯径向载荷的场景下，这类球轴承的承载能力随滚动体直径、数量的增加而提升；如果存在少量双向轴向载荷，需要核对轴承的额定轴向载荷参数，避免轴向力超过阈值导致滚道压痕。

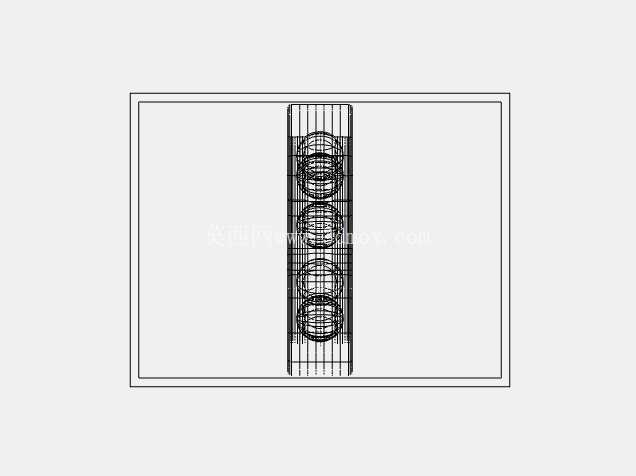

关于安装边界的尺寸匹配，这类轴承的内圈内径是与轴配合的核心尺寸，设计时要根据轴的受力大小、转速高低选择合适的配合公差：高转速、大载荷的工况下，内圈与轴的配合过盈量要适当加大，防止运转过程中内圈与轴出现相对滑动导致轴颈磨损；外圈与轴承座孔的配合则要根据外圈是否需要轴向游动调整过盈量，固定端的轴承外圈可以选择稍紧的过渡配合，游动端的外圈则要留适当间隙，补偿轴系运转过程中因温度升高产生的热伸长量，避免轴承出现卡滞、抱死的问题。模型里呈现的保持架结构（虽然是线框展示），作用是将每个滚动体均匀分隔开，避免滚动体之间直接接触产生额外的摩擦和磨损，实际生产中保持架的材质会根据工况选择，普通工况用冲压钢板保持架即可，高速、高温工况则会选择铜合金或者工程塑料保持架，降低运转过程中的振动和噪音。

在三维建模的过程中，这类零件的建模重点在于滚道曲率的匹配：内圈滚道的圆弧半径要略大于滚动体的半径，保证滚动体与滚道之间是点接触而非面接触，减少摩擦阻力的同时保留适当的接触应力承载空间；滚动体的阵列排布要严格保持等角度间距，避免阵列偏差导致的装配干涉；内外圈的倒角尺寸也要符合安装要求，既方便装配时的导向，也能避免安装过程中尖锐棱边划伤轴颈或者轴承座孔的配合面。很多新手建模时容易忽略的是轴承的密封结构预留，虽然这个模型展示的是开式轴承结构，但实际应用中很多场景需要加装防尘盖或者接触式密封圈，建模时要在内外圈的对应位置留出密封件的安装槽位，保证密封件可以稳固安装，阻挡外界的灰尘、切削液、杂质进入轴承内部，同时防止轴承内部的润滑脂泄漏，延长轴承的实际使用寿命。

从实际应用的场景细节来看，这类轴承安装时通常需要采用热装或者压装的方式，热装时要严格控制加热温度，避免温度过高导致轴承回火硬度下降；压装时要保证压力施加在对应的套圈上，装内圈时压力不能传导到外圈和滚动体上，装外圈时压力不能压在内圈上，否则会导致滚道压伤，直接影响轴承的运转精度和使用寿命。日常设备维护中，这类轴承的润滑也很关键，低转速工况可以采用脂润滑，定期补充润滑脂即可，高转速工况则需要采用油润滑，通过循环油带走运转产生的热量，保证轴承工作在允许的温度范围内。
