手动立式液压压力加工设备结构设计

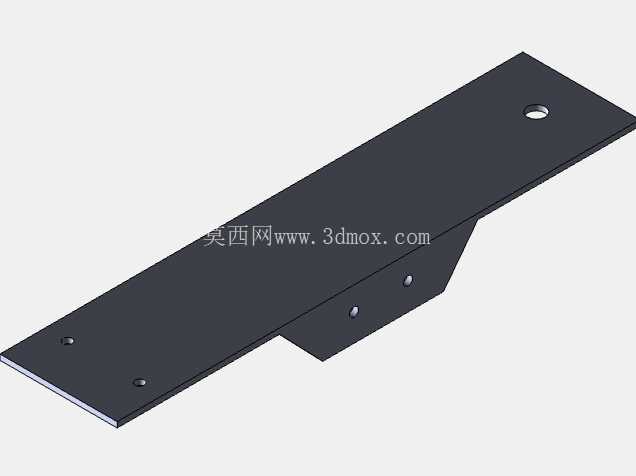

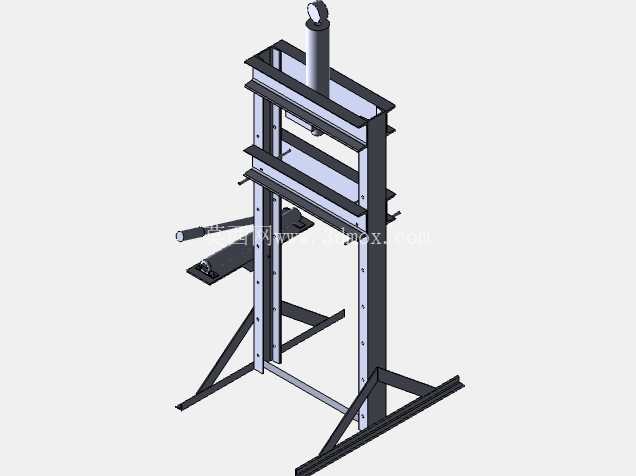

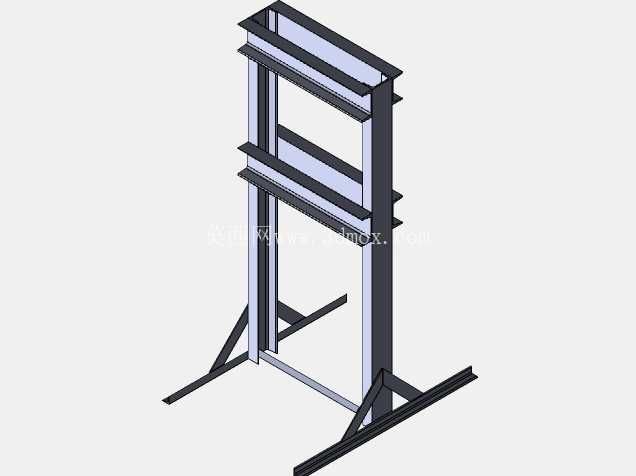

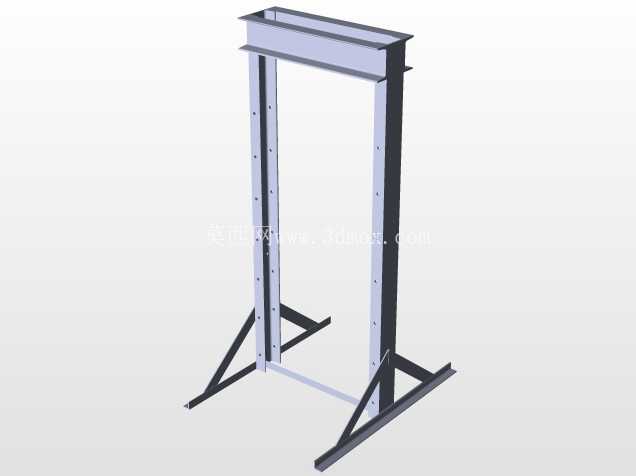

　　这款手动立式压力加工设备，主要面向小型机加工车间、五金维修站点、零部件试制工位的压装、校直、简易成型作业场景，相比大型电动液压机，它不需要外接动力源，依靠手动液压驱动单元输出压力，在无供电的野外维修、零散加工场景下也能完成作业，适配小批量、多频次的零散压力加工需求，不会占用过多车间场地，也不需要复杂的管线布设，落地即可投入使用。从结构设计逻辑来看，设备采用双立柱门式框架作为主体承载结构，两根竖直型钢立柱作为主要承力构件，底部搭配三角形斜撑结构做加固，抵消压制作业时产生的侧向倾覆力矩，底部的水平支撑脚直接接触地面，不需要额外打膨胀螺栓固定，在平整硬化地面上即可保证作业稳定性，整体机架的焊接节点都做了应力释放处理，避免长期承压后出现焊缝开裂、机架变形的问题。

　　顶部安装的手动液压驱动单元，采用垂直布置的液压缸结构，压头沿立柱间的导向空间做垂直上下运动，活动横梁通过两侧的导向套与立柱配合，保证压头下行过程中不会出现偏斜，压装作业时的压力可以稳定作用在工件表面，不会因为压头偏移造成工件压损、设备受力不均的问题。手动操作杆布置在设备侧方，操作时人员站在设备侧面即可完成压下、泄压的操作，作业视野开阔，能够清晰观察工件的压装位置，避免对位偏差造成的加工报废。从安装边界来看，设备整体宽度控制在1米以内，高度在1.8米左右，纵深尺寸不超过0.8米，普通车间的边角位置即可放置，不需要预留过大的操作空间，设备自重控制在合理范围，不需要起重设备，两到三名作业人员即可完成移位、布设。

　　在功能适配性上，这款设备可以完成多种常见的压力加工作业：比如轴承、衬套与轴类、壳体零件的压装作业，相比锤击装配，压力输出平稳可控，不会损伤零件配合面；也可以完成变形轴类、型材零件的校直作业，压头下行速度可以通过手动操作的幅度控制，能够逐步调整校直量，避免过压造成零件反向变形；还可以完成小型五金零件的简易压制成型、过盈配合件的拆卸作业，更换不同的压头辅具即可适配不同外形的工件，不需要对设备主体做改造。设计过程中充分考虑了手动作业的操作舒适度，操作杆的长度做了优化，杠杆比匹配手动液压单元的输入力要求，普通成年男性操作人员不需要施加过大的手臂力量即可达到额定输出压力，长时间作业也不会产生过度的肢体疲劳。

　　活动横梁的上下行程预留了足够的调节空间，可以通过侧面的定位销调整横梁的初始高度，适配不同高度尺寸的工件，不需要每次作业都全行程操作液压缸，提升零散作业的加工效率。机架的立柱表面做了打磨处理，降低导向套与立柱之间的摩擦阻力，长期使用后也不会因为立柱表面锈蚀造成活动横梁卡滞，日常维护只需要定期在立柱表面涂抹润滑脂即可，没有复杂的液压油路维护需求，液压单元采用集成式手动泵结构，密封件更换便捷，普通机修人员即可完成日常维保工作，不需要专业液压维修人员上门维护，降低了设备的全周期使用成本。在作业安全层面，门式框架的结构将承压区域限制在两根立柱之间，压装过程中如果工件出现崩裂，两侧的立柱可以起到一定的阻挡作用，降低碎屑飞溅伤人的风险，泄压阀做了限压设计，当输出压力超过设备额定承载上限时会自动泄压，避免过载造成机架变形、液压元件损坏。
