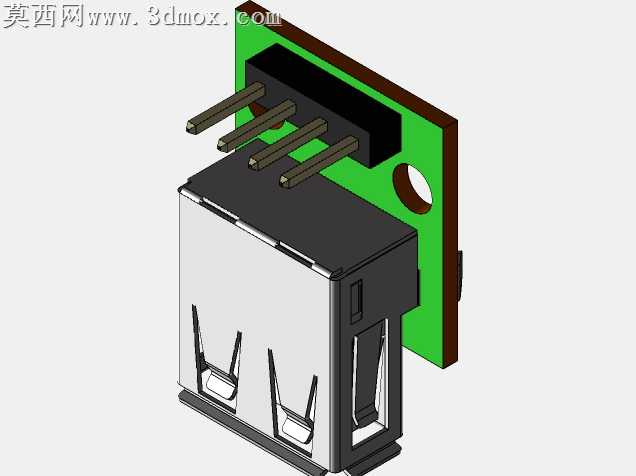

USB A型母座转接电路板结构设计

本作品为USB A型母座转接板的三维建模设计成果，建模过程中首先对实物进行精准尺寸测绘，明确USB A型母座的金属外壳、内部弹片触点、绝缘基座各部分的公差配合要求，同时梳理PCB基板的外形轮廓、固定孔位、焊盘排布的对应参数。建模阶段采用多实体协同构建方式，先完成金属屏蔽外壳的特征建模，通过拉伸、切除、钣金折弯特征还原外壳的卡扣结构与插接导向斜面，保证外壳与母座基座的装配间隙符合实际生产的扣合精度；随后构建内部绝缘胶芯部分，精准还原四个信号触点的排布位置、弹片倾斜角度，还原触点与PCB焊盘的对应焊接位置，确保接口插接时的接触行程符合USB协议规范。PCB基板部分采用板材材质参数设置，还原绿色阻焊层的表面质感，对板上的丝印标识VBUS、GND字符进行浮雕式特征处理，同时精准绘制四个信号焊盘、两个固定安装孔的位置，固定孔采用金属化过孔的材质表现，还原真实电路板的工艺细节。渲染阶段针对不同部件分配对应材质，金属外壳采用磨砂镀锌金属材质，调整粗糙度与反射参数还原金属外壳的亚光金属质感，内部触点采用镀金黄铜材质，设置较高的反射率与轻微的表面粗糙度模拟触点的耐磨镀层效果，PCB基板设置为绿色阻焊油墨材质，添加轻微的表面颗粒感还原真实板材的哑光质感，焊盘部分采用亮锡金属材质区分于阻焊层。设计思路上围绕免焊接微型连接器直插扩展的需求，将四个信号引脚以0.1英寸标准间距引出为直插焊盘，方便用户直接将转接板插装在面包板或预制排针的项目电路板上，无需对微型USB母座进行精细焊接操作，降低电子项目制作中USB接口扩展的操作门槛；建模过程中严格核对各部件的装配关系，确保母座金属外壳与PCB板的焊接固定位置准确，内部触点与PCB走线的连接位置无错位，固定安装孔的位置兼顾板件强度与安装便利性，整体模型可直接用于电子结构验证、3D打印外壳适配、电路组装模拟等场景，模型细节还原度高，各部件可单独拆分用于装配干涉检查与结构优化参考。
