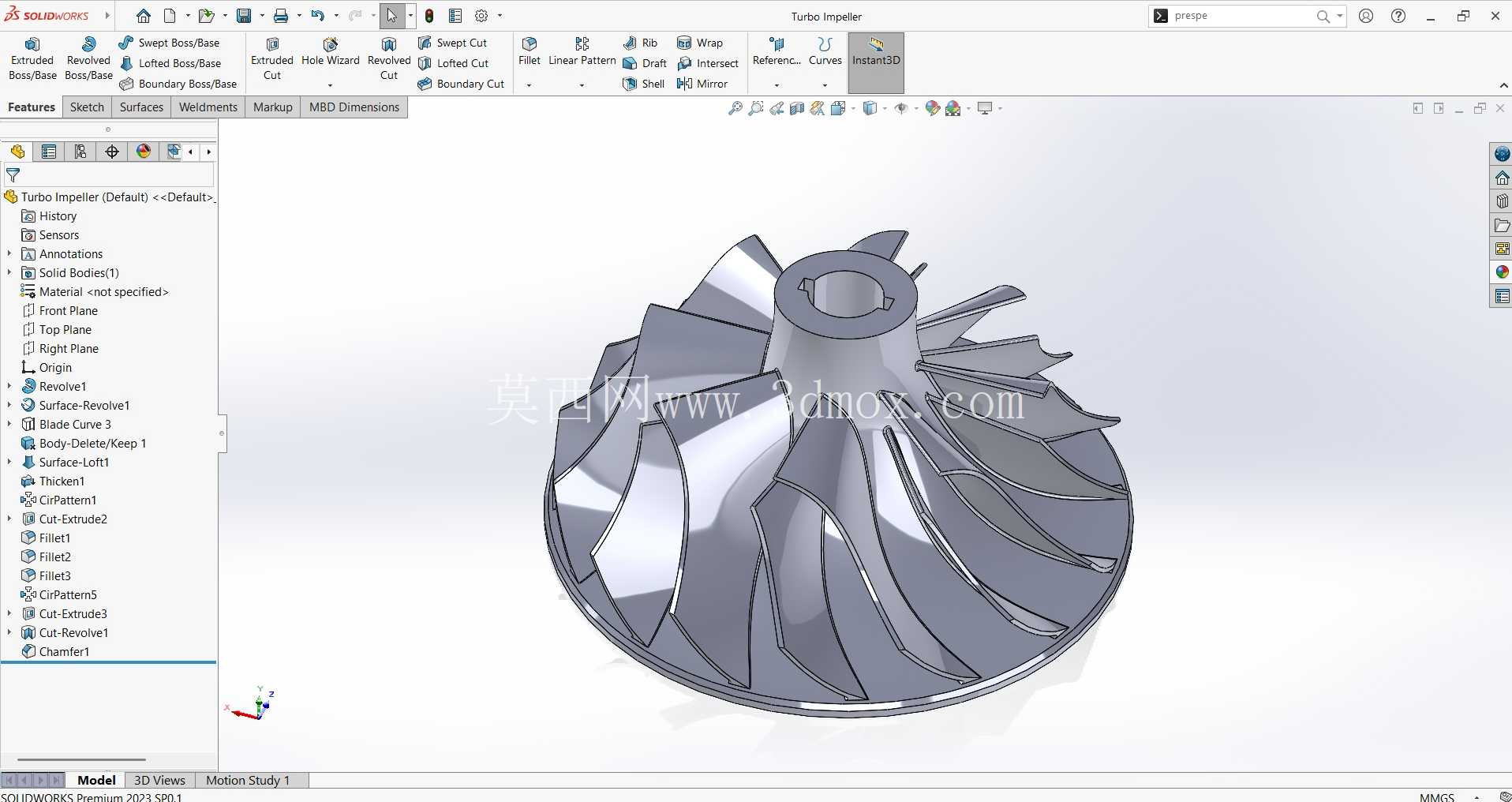

在车用动力系统的增压回路里,涡轮叶轮是承接排气能量、驱动同轴压轮完成进气压缩的核心旋转构件,其工作环境长期处于600-900℃的高温排气冲刷下,转速区间覆盖每分钟数万转到十余万转,对结构的气动效率、动平衡精度、高温强度都有极严苛的要求。做这个叶轮的三维结构设计时,首先要匹配对应排量发动机的排气流量特性,叶片的型线不能直接套用通用模板,需要顺着排气进入涡壳的流向做渐缩式的曲面修型,让气流从轮缘进入叶轮流道时尽可能减少冲击损失,在流道内部完成能量转换的过程中,避免出现局部的气流分离、涡流滞止区,不然不仅会拉低增压效率,还会在高转速下激发额外的振动应力。
从结构细节来看,叶轮中心的轮毂部分做了等强度的锥度过渡,中心的安装孔带键槽定位结构,和涡轮轴的配合面要严格控制圆柱度公差,装配后整体的动平衡等级需要达到G2.5以上,不然高转速下的离心力偏移会直接导致轴承早期磨损、轴系共振。叶片的厚度从根部到轮缘做渐变减薄处理,根部保留足够的圆角过渡来降低应力集中,毕竟高温下的交变载荷很容易在应力集中位置萌生疲劳裂纹,轮缘位置的叶片厚度控制在合理区间,既要控制转动惯量,让涡轮的响应速度更快,减小增压迟滞,也要保证足够的抗冲刷强度,应对排气中夹杂的微小颗粒冲蚀。
安装边界上,叶轮的轴向定位尺寸要和涡壳的轮背间隙匹配,间隙过小会在热膨胀后出现刮蹭,间隙过大会造成排气旁通损失,降低能量利用率;径向的最大轮廓尺寸要和涡壳的流道内壁保留均匀的间隙,兼顾热膨胀余量和气动密封效果。实际应用场景里,这类叶轮除了车用汽油、柴油发动机的涡轮增压器,也会在小型燃气轮机、航空辅助动力单元的涡轮段用到,只是不同场景下的叶片数量、型线扭曲角度、轮毂比会根据介质流量、转速、工作温度做针对性调整。
做建模的时候,叶片的曲面要保证G2连续,不然加工出来的型面会有微小的折线棱边,干扰气流的平顺流动,每个叶片的分度误差要控制在极小的范围内,不然整体的质心偏移会给后续动平衡工序增加大量的去重工作量,甚至会因为去重量过大破坏叶轮的结构完整性。轮背的结构要做平整化设计,减少轮背侧的气流扰动损失,同时和密封环的配合位置要预留准确的安装台阶,保证增压后的气体不会从轮背位置出现泄漏。很多刚接触这类部件设计的工程师容易只关注气动外形,忽略了材料高温特性带来的热变形补偿,实际上在工作温度下,叶轮的径向膨胀量、叶片的热伸长量都要在建模阶段提前做补偿计算,不然常温下装配合格的部件,到工作温度下就会出现配合干涉。另外叶片的扭曲角度是沿着叶高方向渐变的,从根部到轮缘的气流速度存在梯度差,对应的叶片安装角也要顺着速度三角形做匹配,才能让不同叶高位置的气流都能顺畅地把动能传递给叶轮,最大化能量转换效率。
