等比例还原工业级钢丝钳实体结构

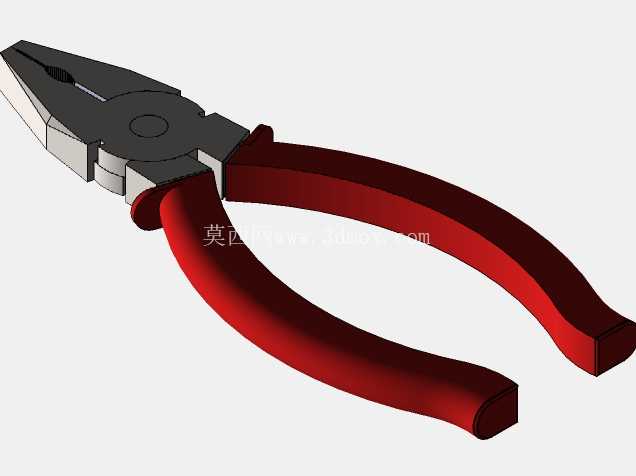

　　这款钢丝钳三维模型完全参照实物等比例构建，整体尺寸与市面常规8寸工业级钢丝钳保持一致，闭合状态下总长度控制在200mm左右，钳头最大开合角度可达45度，手柄握持区域做了符合人体工学的弧形收腰设计，安装边界上无需额外配套辅件，可直接作为手动工具类产品的装配子件、工装夹具配套部件或者五金工具陈列展示素材使用。从实际应用场景来看，这类钢丝钳是机械装配、五金维修、电工作业、钣金加工场景里的基础工具，既可以用来夹持弯折薄金属片、细金属丝，也能通过钳口的刃口剪切不同线径的铁丝、铜丝，钳头根部的齿状夹持面还能辅助拧动小规格的六角螺母，在没有配套扳手的狭小作业空间里能临时替代紧固件拆装工具。

　　做这款模型的结构设计时，首先要还原的是钳体的铰接转动结构，两个钳身通过中心的圆柱销轴实现铰接配合，销轴与钳身安装孔的配合间隙控制在0.1mm以内，既保证转动时无卡滞，也不会出现左右晃荡的旷量，钳头部分做了功能分区：最前端的平口夹持面做了细密的交叉滚花纹理，用来提升夹持工件时的摩擦力，避免夹持过程中工件滑脱；中间位置的圆形缺口是用来夹持细圆钢、铁钉类圆柱形工件的卡口，卡口内侧同样做了齿状防滑结构；靠近铰接点的位置是剪切刃口，刃口做了15度的斜角打磨处理，剪切时能形成类似剪刀的剪切力，减少剪切所需的按压力度。

　　手柄部分的结构设计重点考虑握持受力，红色的绝缘护套套在金属钳柄外侧，护套表面做了细微的防滑凸点纹理，护套与金属钳柄之间采用过盈配合，过盈量控制在0.2mm，保证使用过程中护套不会从钳柄上滑脱，护套尾部做了加厚的圆弧挡边，作业时能防止手部从手柄处滑向钳头造成划伤。建模过程中对钳身的金属部分做了合理的工艺圆角处理，所有锐边都做了R0.5的倒角，还原实际冲压加工后的零件边缘状态，不会出现三维建模里常见的尖锐直角结构，铰接销轴的两端做了铆压翻边结构，还原实际装配后销轴不会从钳身脱落的固定方式。

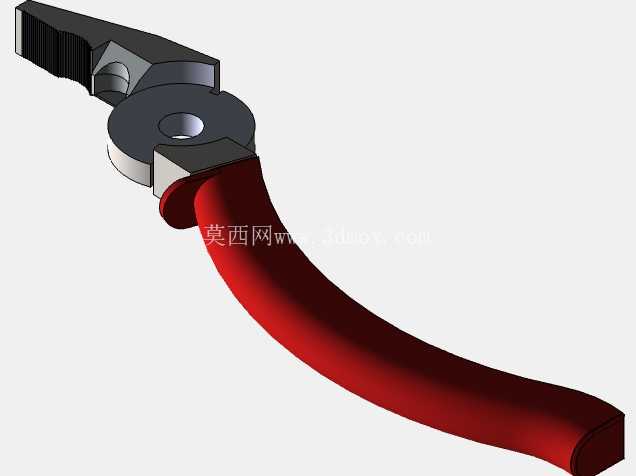

　　从结构强度的设计逻辑来看，钳身采用杠杆原理设计，铰接点作为杠杆支点，手柄力臂长度是钳头力臂长度的3倍，按照手动施加200N握持力计算，钳口位置可产生600N的夹持力，刃口位置可产生足够剪切直径2mm铁丝的剪切力，完全满足日常作业的受力需求。模型的各个部件都做了独立的实体拆分，两个钳身、铰接销轴、两个手柄护套都可以单独导出零件，方便后续做工程出图、结构有限元受力分析、或者修改不同规格尺寸衍生新的产品型号，比如调整整体长度做6寸迷你款、10寸重型款，或者修改刃口形状做斜口钳、尖嘴钳的衍生设计。在装配验证层面，模型已经完成了开合运动的干涉检查，钳头在最大开合角度到完全闭合的整个行程里，各个部件之间没有干涉碰撞，铰接转动顺畅，手柄护套与金属钳柄的配合面完全贴合，没有出现错位或者间隙过大的问题，可直接导入到装配场景里做工具摆放、作业动作模拟的素材使用，不需要再做额外的结构调整。
