双头开口手动扳手结构设计方案

　　这款双头开口扳手是机械装配、设备维保场景中最常用的手动紧固工具，两端分别适配不同规格的六角头或方头螺栓、螺母，无需频繁更换工具即可完成两种规格紧固件的操作，在流水线装配、户外设备检修、家用五金维修等场景都有极高的使用频率。从结构设计来看，扳手整体采用合金钢锻压成型的本体结构，手柄部位做了长条形减重槽设计，在保证整体结构强度的前提下有效降低工具自重，长时间握持操作不易产生疲劳，手柄表面做了哑光防滑处理，沾附少量油污时也能保持足够的握持摩擦力，不会出现打滑脱手的问题。两端开口的工作部位做了加厚处理，开口内侧的受力面经过精准铣削加工，与螺栓螺母的对边尺寸配合公差控制在0.1mm以内，紧固作业时受力均匀，不会出现打滑啃伤紧固件棱角的问题，

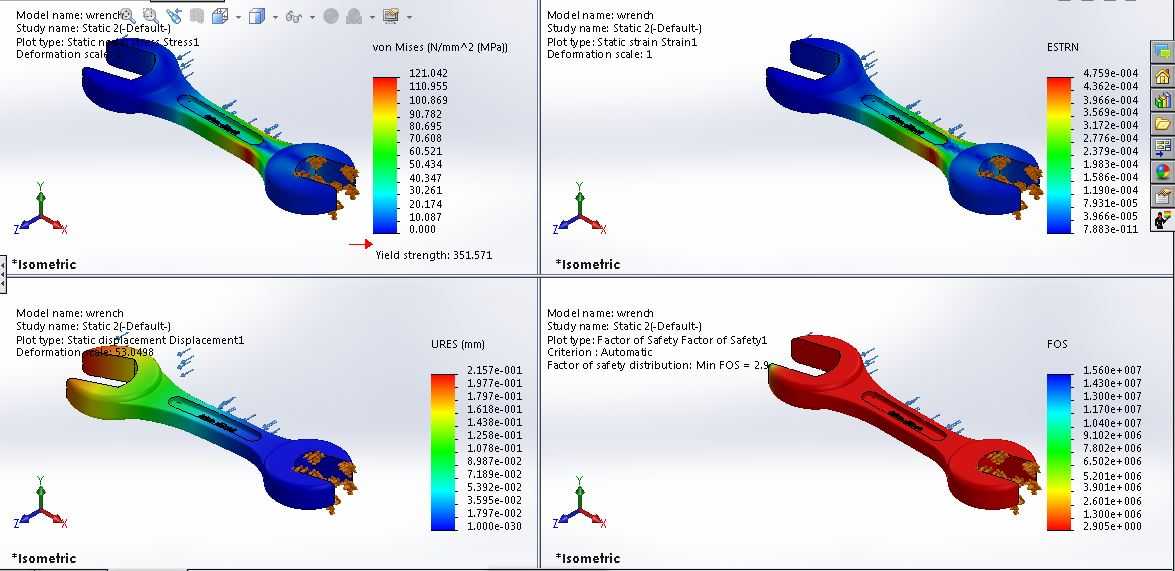

　　开口根部做了圆弧过渡处理，避免应力集中导致的开口断裂失效。设计过程中针对100牛米的额定操作力矩做了有限元受力校核，在该力矩下整体结构的最大应力远低于材料的屈服强度，安全系数达到2.9以上，完全满足日常手动紧固作业的强度要求，不会出现正常使用下的塑性变形或断裂问题。扳手的整体长度按照力矩杠杆比例设计，既保证操作人员施加正常握力时就能达到额定紧固力矩，也不会因为力臂过长导致力矩过载损坏紧固件或工具本身，两端开口的中心与手柄轴线保持共线，作业时受力方向与手柄施力方向一致，不会产生额外的侧向分力，操作稳定性更好。开口部位的外缘做了倒角处理，在狭小空间作业时可以更顺畅地套入紧固件，不需要反复对位调整，手柄尾部做了圆弧收边，没有尖锐棱角，

　　握持时不会硌手，也可以搭配敲击方式完成轻度的松动或预紧作业。从安装适配边界来看，这款扳手可以覆盖两种常用规格的外六角紧固件，不需要额外搭配转接工具，整体厚度控制在较薄的水平，可以伸入间隙较小的装配位置完成紧固作业，在设备内部管线密集、操作空间受限的场景下也能正常使用。日常使用中可以配合加力杆延长力臂应对锈蚀紧固件的拆卸，但需要注意控制施加的力矩，避免超过结构承载极限导致工具损坏，作业时尽量保证开口与紧固件完全贴合，避免局部受力导致的开口变形或紧固件棱角磨损。
