带支座的滚轮式导向滑轮支撑结构

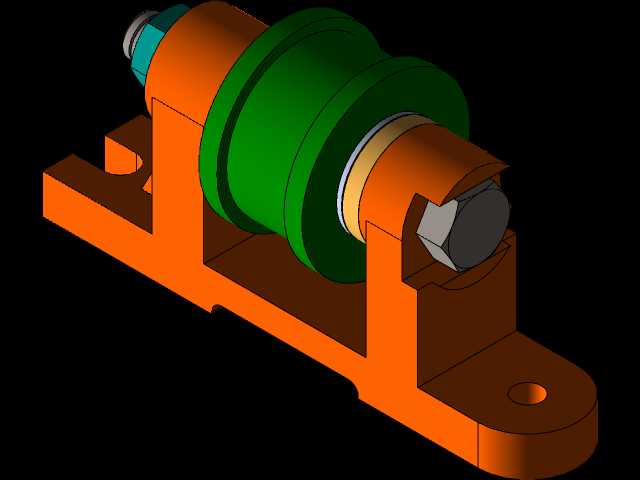

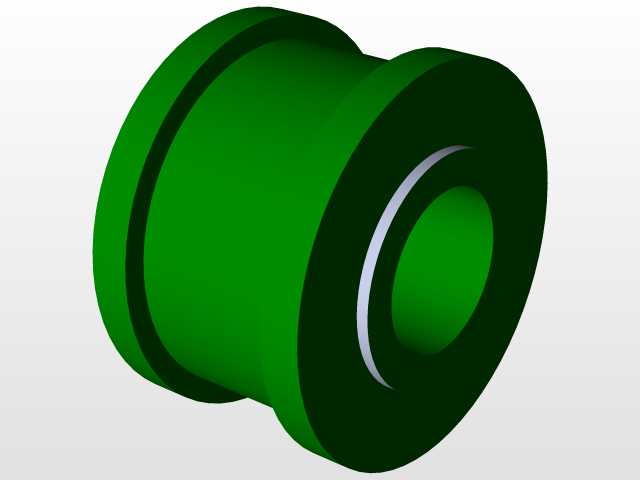

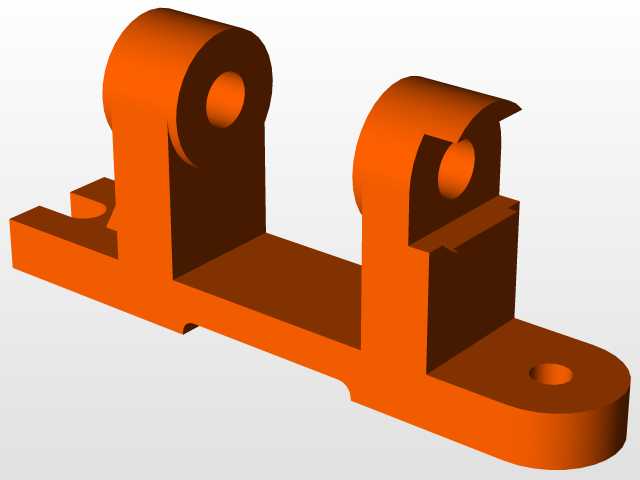

　　这类带支座的滑轮支撑结构，常应用在生产线物料输送、小型起重导向、设备张紧机构等场景中，核心作用是为绕装的绳索、皮带提供稳定的回转支撑，同时约束轮体的轴向与径向位移，避免传动过程中出现跑偏、窜动的问题。从结构设计来看，整体采用分体式装配逻辑，底部的L型安装支座设置了两处安装孔位，一处位于支座竖直段的上端开槽位置，用于穿装轮轴实现轴向锁紧，另一处位于支座水平延伸段的端部，用于将整个组件固定在设备机架的安装面上，安装时可根据机架的实际安装面平整度，调整垫片厚度保证轮轴的水平度，避免轮体转动时出现偏磨。轮体部分采用带双挡边的槽型结构，槽面弧度适配常用的圆绳、三角带或者小型输送皮带的截面轮廓，双挡边的高度经过核算，

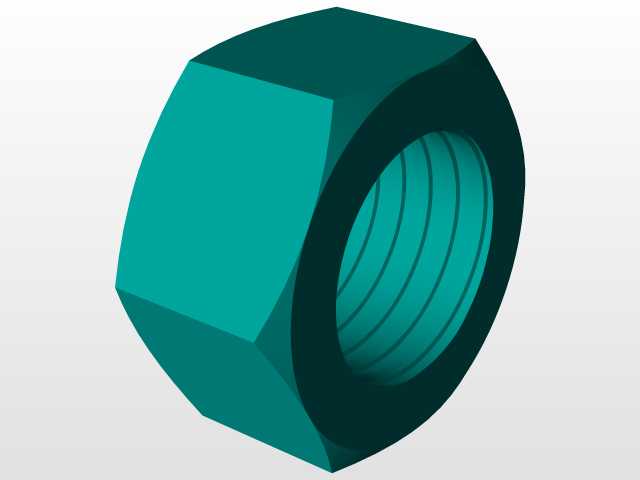

　　能够在传动件出现小幅偏移时起到限位导向作用，不会出现传动件脱出轮槽的问题。轮体与轮轴之间设置了滑动衬套或者滚动轴承的安装位，从结构预留的空间来看，既可以适配铜质滑动衬套用于低速轻载的工况，也可以换装深沟球轴承满足较高转速的使用需求，轮轴两端采用六角螺母配合防松垫圈的锁紧方式，既能够调整轮体的轴向间隙，也可以在设备长期运行产生磨损后，快速拆解更换磨损的衬套或者轮体，不需要整体更换整个组件。设计时充分考虑了安装边界的适配性，支座的竖直支撑臂做了加厚处理，能够承受径向的载荷冲击，水平安装段的长度经过优化，既保证安装时螺栓有足够的操作空间，也不会过多占用设备的安装位置，轮体的外径与支座的高度比例经过匹配，保证传动件绕入绕出轮槽时，

　　不会与支座的支撑臂产生摩擦干涉。在实际选型应用时，需要根据传递的载荷大小核算轮轴的剪切强度，同时根据传动件的运行速度选择适配的转动副结构，低速手动操作的场景采用铜衬套即可满足使用需求，长期连续运转的场景则需要加装轴承并预留润滑注油的通道，这类结构的优势在于装配逻辑简单，维护拆解方便，对安装面的加工精度要求不高，在各类小型输送设备、手动起重工具、线材导向机构中都有广泛的应用，结构的冗余量设计充足，可根据实际使用场景调整轮体的槽宽、支座的安装孔距，不需要大幅改动整体的支撑结构形式。
