起重设备用螺纹连接式吊钩结构设计

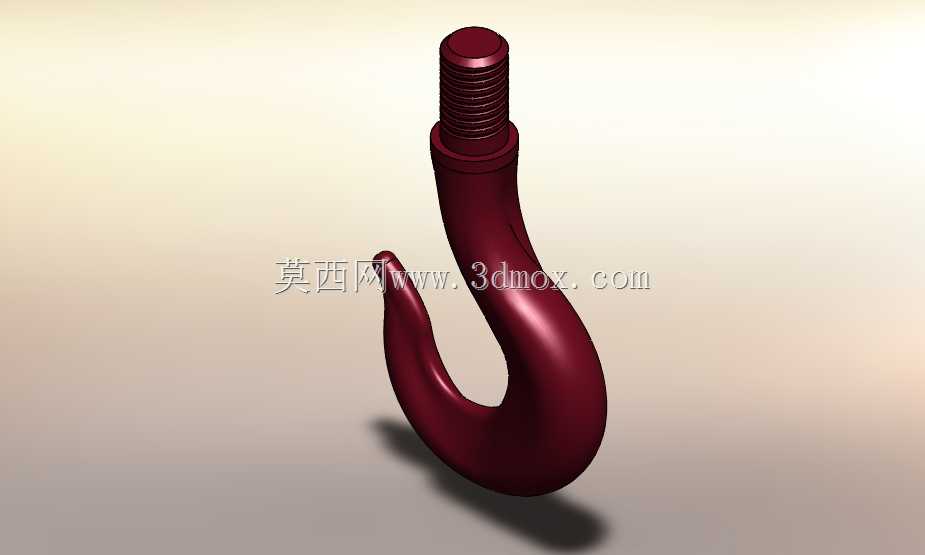

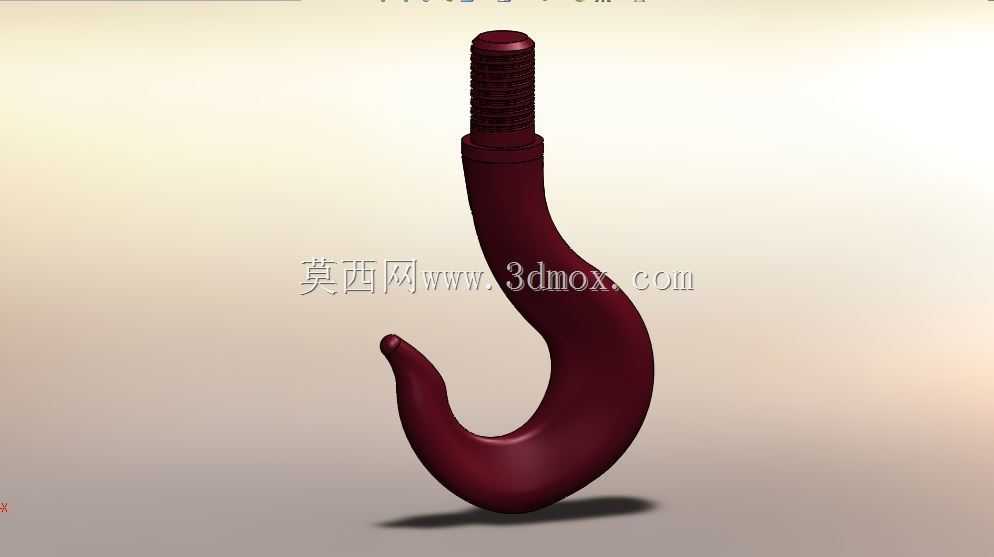

在车间物料转运、重型设备装配、港口货物装卸等场景中，吊钩作为起重作业直接承载载荷的终端部件，其结构合理性直接关系到作业安全与吊装效率。这款吊钩采用上端外螺纹的连接形式，区别于传统吊钩的铰接挂装结构，螺纹段可直接旋入配套的吊具横梁、起重滑车或者电动葫芦的下端连接座内，安装时无需额外配置销轴、锁片等铰接配件，在小吨位定点吊装工位上，能大幅缩减吊具组装的工序耗时，同时螺纹连接的自锁特性也能避免作业过程中吊钩出现非预期的横向窜动。从结构设计逻辑来看，吊钩的钩身采用平滑过渡的弧形曲段，曲率半径沿着载荷传递路径逐步变化，没有出现锐角或者截面突变的区域，这种设计能让起吊时的载荷沿着钩身曲面均匀分散，避免局部应力集中导致的结构失效，尤其是在承受动载荷冲击时，平滑的曲面过渡能有效抵消瞬时载荷带来的应力峰值。钩身上端的螺纹段长度经过匹配计算，既保证旋入连接座后有足够的啮合牙数承载额定载荷，也不会因为螺纹过长导致安装后出现螺纹外露过长、容易磕碰变形的问题，螺纹根部还做了退刀槽的圆弧过渡处理，避免螺纹收尾处的应力集中成为整个部件的强度薄弱点。钩身的截面从螺纹段往下逐步过渡到椭圆截面，靠近钩尖的位置截面尺寸适当收窄，既保证钩尖有足够的强度挂入吊环、吊装带吊耳等配套吊具，也不会因为钩尖过于厚重导致挂入小尺寸吊耳时出现卡滞。在实际选型适配时，需要注意吊钩上端螺纹的公称直径、螺距要和配套连接座的内螺纹完全匹配，安装时要保证螺纹旋合长度达到设计要求，必要时可以加装防松螺母避免长期受载后螺纹出现回松。钩身的弧形开口尺寸适配常规的吊装带、卸扣、钢丝绳吊耳的挂入需求，开口处的钩尖做了微小的上翘处理，能避免吊装过程中吊具从钩口意外滑出，同时也不会因为上翘幅度过大导致挂入吊具时需要额外撬动操作。这类小尺寸吊钩多用于工位固定的轻型起重场景，比如生产线旁的轻型电动葫芦配套、小型机加工车间的工件周转吊装、仓储区域的轻型货物堆垛转运，相比大吨位的铰接式吊钩，螺纹连接的结构整体更紧凑，安装后整体吊具的下端占用高度更小，在车间净空高度有限的作业场景下，能有效提升有效起升高度，拓展作业的空间适配范围。设计建模过程中，钩身的曲面曲率需要反复校核，既要保证载荷传递路径顺畅，也要兼顾锻造加工的工艺可行性，避免出现曲率过小导致锻造时金属填充不满、或者后续热处理时出现应力残留的问题，螺纹段的公差配合需要按照普通螺纹的中等精度选取，既保证安装时的旋合顺畅，也不会因为配合间隙过大导致受载后螺纹牙受力不均。
