电子设备可锁定旋转连接支架结构

项目分类:铸造模 发布时间:2026-05-21 ID:1151452
  • 电子设备可锁定旋转连接支架结构
  • 电子设备可锁定旋转连接支架结构
  • 电子设备可锁定旋转连接支架结构

在消费电子、工业测控类电子设备的结构搭建场景中,经常会遇到需要调整部件朝向、同时在调整到位后保持位置稳定的连接需求,这类需求往往出现在设备操作面板挂载、外接传感模块固定、小型功能组件的角度调节环节,常规的固定式连接座无法满足角度调整需求,而带阻尼的铰接结构又容易在长期使用后出现阻尼衰减、位置滑移的问题,这款可锁定旋转支架就是针对这类痛点设计的连接结构。

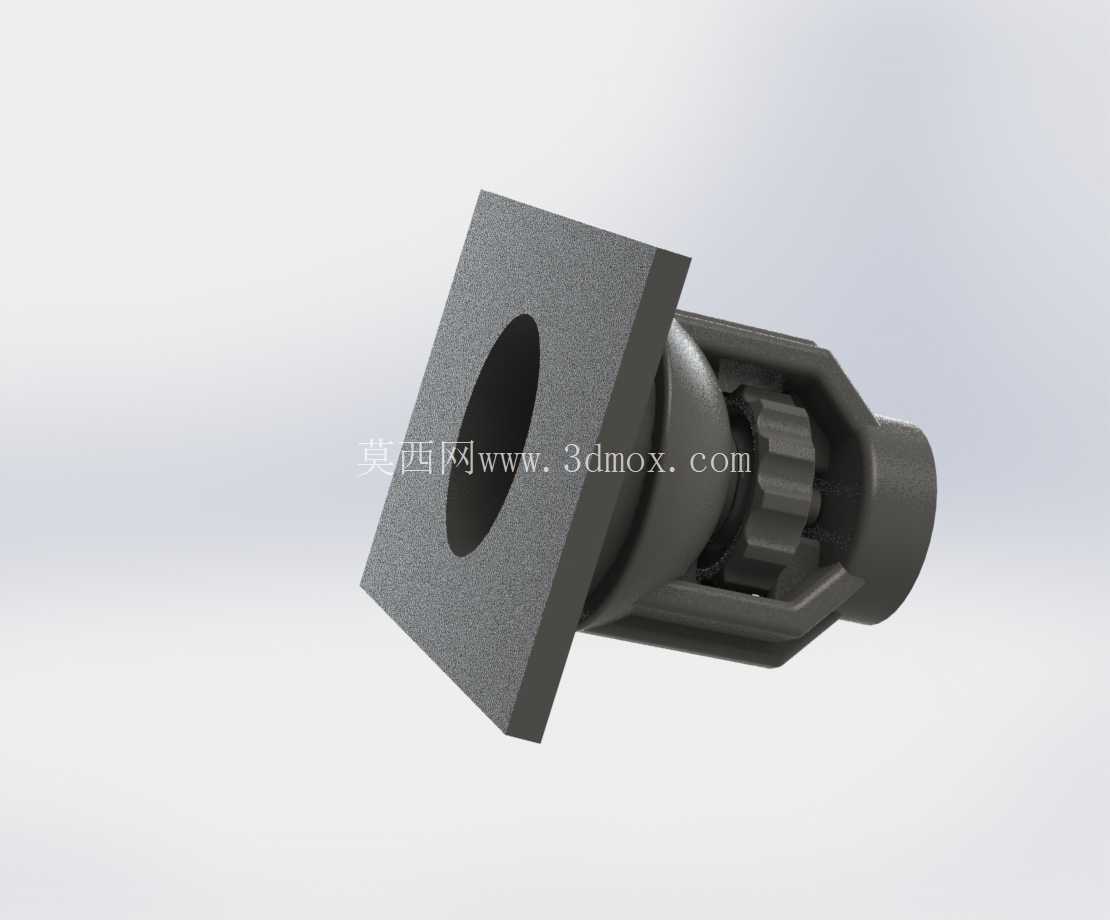

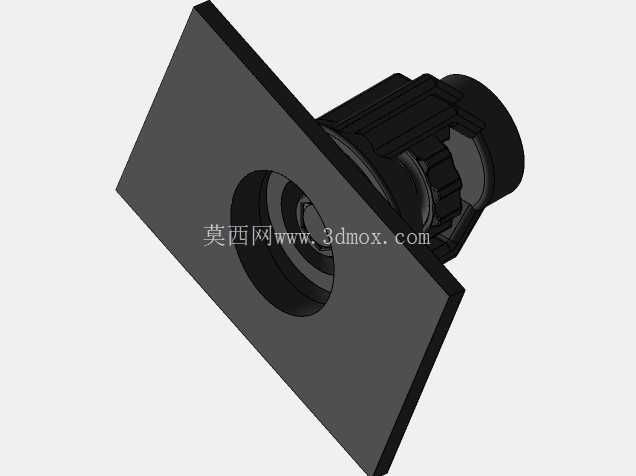

从实际使用逻辑来看,该支架的核心功能是实现两个部件之间的旋转连接与位置锁定,一端的菱形法兰安装面用于和设备的固定基座贴合,法兰面中心预留的通孔用于穿设连接紧固件,菱形的法兰轮廓相比圆形法兰在安装时具备更好的防转特性,四个方向的平直边可以和安装基座上的定位边快速对齐,减少安装时的对位调整时间,法兰面的厚度经过针对性设计,在保证连接强度的前提下不会过度占用设备内部的安装空间,避免和周边的线路板、其他结构件产生干涉。

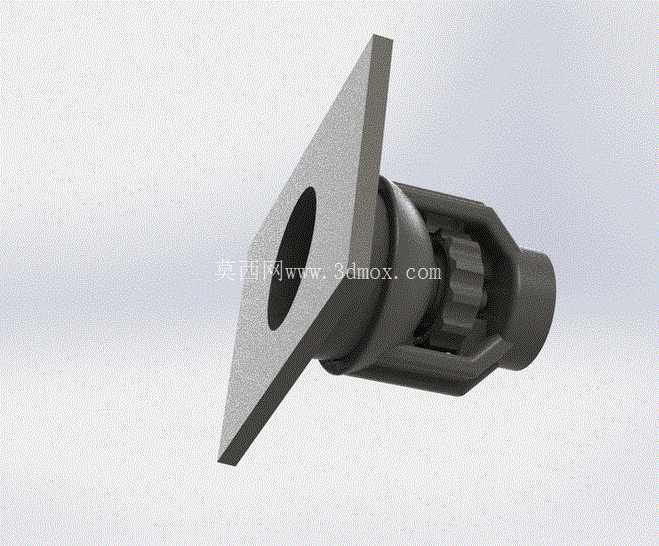

支架的旋转连接部分采用了内置齿形啮合的锁定结构,当需要调整角度时,操作解锁结构即可让啮合齿分离,此时连接端可以绕中心轴顺畅转动,调整到目标角度后松开解锁结构,齿形结构会自动啮合锁止,不会因为设备运行过程中的振动、轻微外力碰撞出现角度偏移,相比依靠摩擦力锁止的结构,这种齿形啮合的锁定方式可靠性更高,长期反复调整后也不会出现锁止力下降的问题,适合需要频繁调整部件角度的使用场景。

设计过程中重点考虑了安装适配性,整个支架没有集成专属的安装基座,仅保留了通用的连接接口,这样的设计思路是为了适配不同设备的安装需求,结构设计人员可以根据自身设备的外壳形状、内部空间布局、连接部件的重量参数,自行设计匹配的安装基座,不需要因为支架自带的基座结构修改原有设备的整体设计,大幅提升了该结构的通用适配能力,不管是小型手持检测设备的屏幕角度调整,还是工业机柜内小型功能模块的朝向调节,亦或是桌面电子设备的外接配件挂载,都可以通过搭配自定义安装基座实现适配。

从安装边界来看,旋转部分的外径尺寸控制在紧凑范围内,转动过程中最大外轮廓不会超出法兰安装面的对角线范围,在排布设备内部结构时,只需要预留出法兰面的安装空间,以及转动方向上的扇形避让空间即可,不需要为支架的转动预留过多冗余空间,对于内部空间紧凑的小型电子设备十分友好。连接端的接口采用了通用的柱形连接结构,可以通过过盈配合、紧定螺钉固定、粘接等多种方式和需要调整角度的部件进行连接,不需要额外加工复杂的配合结构,降低了配套部件的加工难度。

在结构强度设计上,支架的受力薄弱环节做了针对性的加厚处理,法兰面和旋转主体的连接位置采用了圆弧过渡,避免应力集中导致的断裂问题,齿形锁定部分的齿高和齿厚经过校核,能够承受常规电子设备外接部件的重量负载,不会因为长期承重出现齿形变形、锁止失效的问题。整个结构的外形没有多余的装饰性结构,所有轮廓都是基于功能需求设计,既减少了加工制造过程中的材料消耗,也避免了多余结构在安装时和周边部件产生干涉。

实际选型使用时,需要根据被连接部件的重量调整啮合齿的啮合长度,如果挂载的部件重量较大,可以适当增加齿形的啮合接触面积,提升锁止的可靠性;如果是轻量化的小型部件,则可以保持原有齿形参数,保证解锁和锁止的操作手感顺畅。安装时法兰面和安装基座之间可以根据使用需求添加减震垫片,既可以提升连接的紧密性,也能吸收设备运行时产生的振动,避免振动传递到支架连接的部件上,影响部件的正常工作。
