变径端圈圆柱螺旋压缩弹簧结构设计

在各类冲压模具、压铸模具的卸料、顶出机构，以及自动化装配线的缓冲工位、振动设备的隔振结构中，变径端螺旋弹簧是应用频次极高的弹性储能元件，区别于常规等径圆柱弹簧，这类弹簧的两端支撑圈直径与中间有效圈直径存在渐变差值，能够在有限安装空间内获得更平缓的刚度曲线，避免常规弹簧在压缩至极限行程时出现端圈咬合、支撑面滑移的问题。从实际工况适配角度看，这类弹簧常被布置在模具的卸料板与模座之间，承担开模后卸料板的复位推力，同时在合模过程中吸收凸模接触料件瞬间的冲击载荷，减少硬接触对模具刃口的损伤；在小型自动化设备的直线模组限位端，这类弹簧也可作为缓冲元件使用，当滑台运动至行程末端时，弹簧的变径端会先接触安装座的沉孔定位面，随着压缩量增加，有效圈逐步进入工作状态，不会出现等径弹簧在偏载压缩时的侧倾卡滞问题。

设计这类变径弹簧时，首先要确认安装边界的尺寸约束：通常安装位置会预留圆柱形沉孔作为弹簧的径向定位空间，沉孔直径需要比弹簧最大外径大0.5-1mm，避免弹簧压缩膨胀时与孔壁发生摩擦，而弹簧两端的收口直径要匹配安装面的定位凸台尺寸，保证弹簧在往复压缩过程中不会出现径向窜动。弹簧的有效圈数需要根据所需的工作载荷与行程计算，线径的选择要兼顾疲劳寿命与刚度需求，常规模具用弹簧多采用65Mn或60Si2Mn弹簧钢材质，有效圈的节距要均匀一致，两端的支撑圈需要磨平处理，保证支撑面与弹簧轴线的垂直度误差不超过自由长度的2%，避免压缩时出现偏载导致的早期断裂。

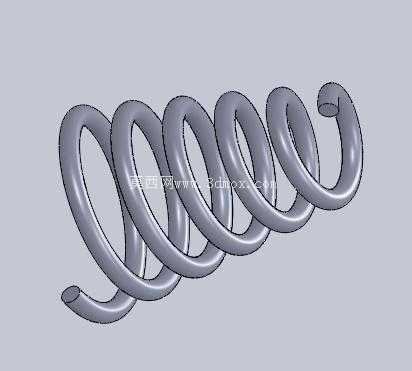

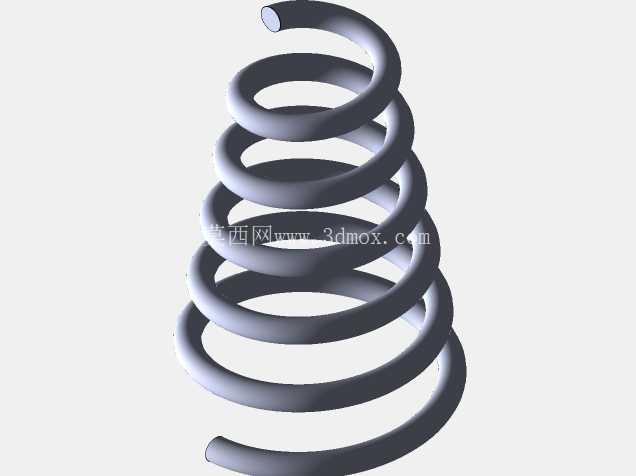

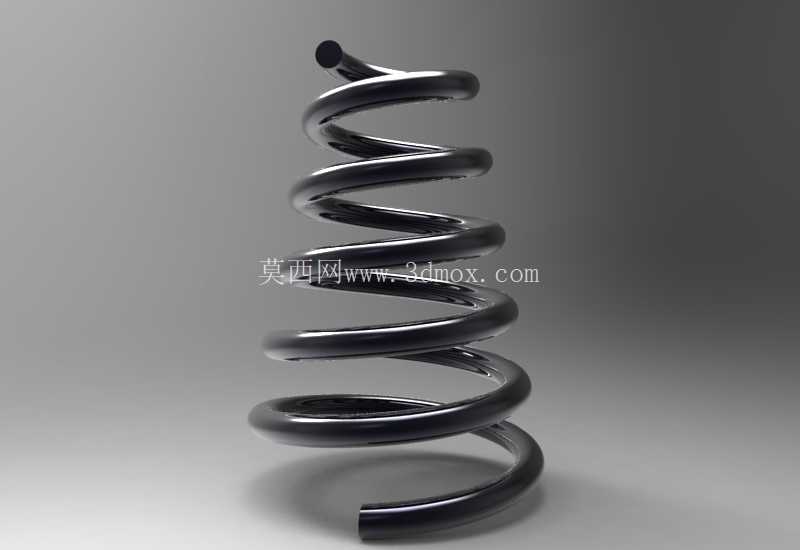

从建模逻辑来看，首先需要绘制两端不同直径的螺旋线路径，中间段通过螺旋线直径的渐变过渡实现平滑衔接，避免路径出现折角导致扫描生成的簧丝出现应力集中的尖角；扫描轮廓采用圆形簧丝截面，沿螺旋路径扫描时要注意轮廓与路径的垂直约束，保证簧丝直径在整个弹簧长度方向保持一致。两端的收口部分需要做闭合处理，末端的簧丝要贴合相邻的支撑圈，减少工作时的自由振动；建模完成后需要验证弹簧的并紧长度是否符合设计要求，压缩至最大工作行程时，有效圈之间的间隙要保留0.1倍线径的余量，避免圈与圈之间发生刚性碰撞。

实际选型应用中，这类变径弹簧相比等径弹簧的优势在于安装定位更可靠，不需要额外加装弹簧导柱导套就能保证压缩过程的同轴度，在模具内部空间紧凑、无法布置导杆的场景下，能够大幅简化模具结构，减少零件数量。同时变径的结构设计让弹簧的刚度呈现非线性特性，在压缩初期刚度较低，能够平缓吸收冲击载荷，压缩后期刚度逐步提升，能够提供足够的复位推力，这种特性刚好匹配模具卸料机构的载荷需求：合模初期弹簧压缩量小，提供的预紧力能够压住料件避免移位，合模到位时弹簧压缩量增大，储存足够的弹力保证开模时顺利将料件从凸模上卸下。需要注意的是，安装时弹簧的两端支撑面必须完全贴合安装座的平面，不能出现悬空的边角，否则在反复压缩过程中会出现端圈断裂的问题；定期维护时要检查弹簧表面是否出现锈蚀、裂纹，当弹簧的自由长度出现超过3%的塑性变形时，就需要及时更换，避免因弹力不足导致机构动作失效。
