双槽带轮毂安装式定滑轮结构设计

　　这款滑轮结构主要面向起重牵引、物料输送、设备张紧等场景的传动导向需求，在车间小型起重工位、自动化生产线的线缆导向、输送设备的皮带张紧机构、门窗启闭传动系统中都能适配使用，核心作用是改变柔性牵引件的受力方向，降低牵引过程中的摩擦损耗，同时约束牵引绳或传动带的运行轨迹，避免柔性件出现跑偏、脱槽的问题。从结构设计来看，这款滑轮采用双轮槽的布局形式，轮槽的截面弧度经过匹配对应直径的钢丝绳或圆带设计，槽壁的倾斜角度能够保证柔性件在受力偏摆时不会出现卡滞，同时轮槽边缘做了圆弧过渡处理，避免长期运行过程中割伤牵引件表层，延长柔性传动件的使用寿命。

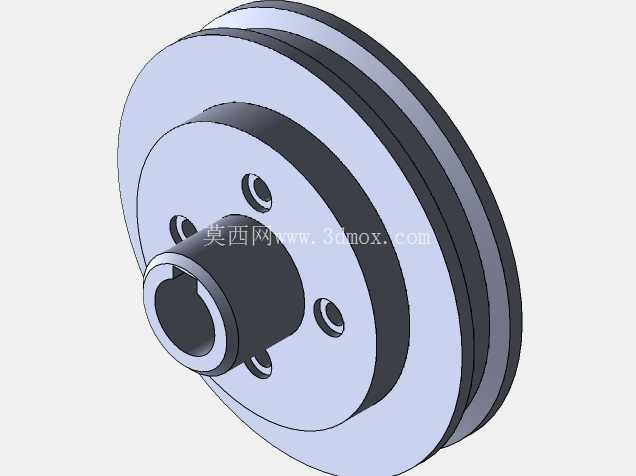

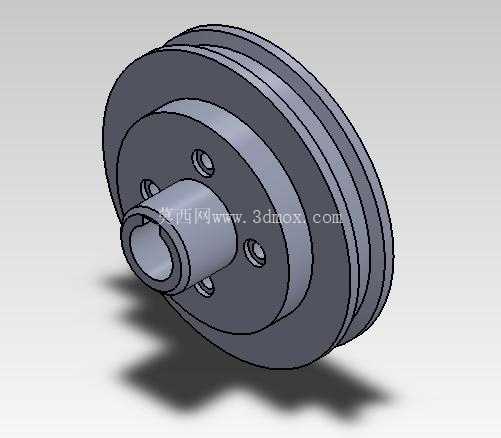

　　轮毂部分采用带中心通孔的凸台结构，中心孔用于穿装固定轴或轴承位，孔壁的公差配合按照基孔制间隙配合设计，能够适配标准的深沟球轴承安装，也可以直接穿装光轴做滑动摩擦导向，根据实际使用场景的载荷等级选择对应的安装形式。轮毂端面上均匀分布了四个螺纹安装孔，这部分结构主要用于和端盖、挡圈或者传动连接件做锁紧固定，避免滑轮在轴向上出现窜动，同时四个孔的分度圆直径经过计算，保证锁紧力均匀分布在轮毂端面上，不会因为单侧受力导致滑轮运行时出现偏摆。轮体的辐板部分采用等厚度圆盘结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少转动过程中的转动惯量，让滑轮在牵引载荷变化时能够更灵敏地跟随转动，避免出现柔性件和轮槽之间的滑动摩擦。

　　从安装边界来看，这款滑轮的轴向总厚度由轮槽宽度、轮毂凸台高度共同决定，安装时需要预留出轮毂凸台的伸出空间，保证端面固定件不会和轮槽部分产生干涉；径向尺寸方面，轮缘的最大直径决定了牵引件的最小弯曲半径，选型时需要匹配所用牵引绳的直径，保证牵引绳的弯曲半径在允许范围内，避免长期小半径弯折导致牵引件出现断丝、疲劳损坏的问题。设计过程中优先考虑了轮体的受力均匀性，轮槽部分的壁厚从槽底到轮缘逐渐减薄，既保证槽底承受径向载荷时的结构强度，又避免轮缘部分过于厚重增加不必要的重量；轮毂和辐板的过渡位置做了圆角处理，消除应力集中点，避免在承受冲击载荷时过渡位置出现开裂问题。

　　实际使用时，若用于起重场景，需要配合对应的轴承安装，降低转动阻力，同时在轮毂外侧加装防尘密封件，避免车间内的粉尘、碎屑进入轴承配合位，加剧磨损；若用于轻载的张紧导向场景，可直接采用光轴穿装的形式，在中心孔内加注润滑脂即可满足长期使用需求。双槽的设计能够同时容纳两根牵引件运行，既可以实现双绳同步牵引的载荷分配，也可以作为两组独立传动系统的导向轮使用，减少安装空间的占用，在紧凑的设备内部布局中更具适配性。轮体的所有加工面都做了去毛刺处理，轮槽的工作表面粗糙度控制在合理范围内，既不会因为过于粗糙加剧牵引件磨损，也不会因为过于光滑导致牵引件和轮槽之间摩擦力不足出现打滑。
