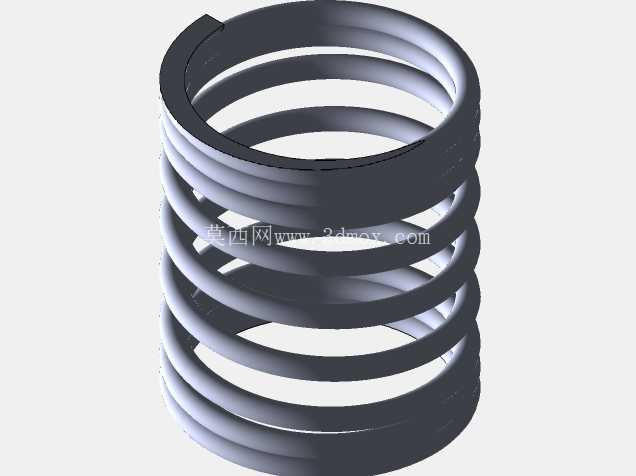

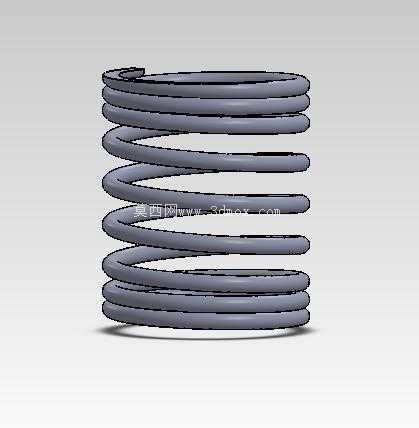

等节距圆柱压缩弹簧结构设计

在流体控制类阀门的内部结构中，这类圆柱压缩弹簧是核心的力反馈与复位执行元件，日常在调压阀、止回阀、溢流阀的装配场景里，它始终承担着阀芯复位、压力阈值控制、密封面预紧的关键作用，没有可靠的弹簧结构做支撑，阀门的启闭压力控制、反向截止密封性能都会出现大幅偏差。做这类弹簧的三维结构设计时，首先要匹配阀门的安装腔空间边界，弹簧的外径必须小于阀腔的内壁导向直径，避免弹簧压缩过程中出现卡滞、偏磨的问题，同时弹簧的内径要预留出阀芯导杆的装配间隙，通常单边间隙控制在0.8-1.5mm区间，间隙过小会导致弹簧伸缩时与导杆摩擦产生异响和磨损，间隙过大则容易让弹簧在受压时出现侧向弯曲，也就是工程上常说的失稳问题。

从功能特性上看，这类等节距圆柱弹簧的刚度线性度更好，在额定压缩行程内，弹力输出和压缩量的线性关系稳定，不会出现变节距弹簧那种刚度突变的情况，非常适合阀门这类需要精准控制启闭压力的场景。设计时首先要确定弹簧的有效圈数和总圈数，有效圈数直接决定弹簧的刚度参数，总圈数则要包含两端的支撑圈，支撑圈通常做并紧磨平处理，保证弹簧两端的支撑面和轴线垂直，避免装配后弹簧出现倾斜，导致阀芯受力不均出现密封偏磨。弹簧的丝径选择要匹配工作载荷的需求，既要保证在最大压缩量时弹簧的切应力处于材料许用应力范围内，避免长期工作出现塑性变形，又要避免丝径过大导致刚度过高，阀门开启压力超过设计阈值。

实际装配场景中，这类弹簧的安装长度是预压缩后的长度，预压缩量的设置要保证阀门在常态下阀芯能够紧密贴合密封面，不会因为管路振动出现异常开启，同时在阀门达到额定开启压力时，弹簧的压缩量能够让阀芯移动到全开位置，保证介质通流面积满足设计流量要求。设计三维模型时，要准确还原弹簧的螺旋升角、节距参数，两端并紧圈的过渡段要做平滑处理，避免出现应力集中的尖角结构，同时要标注清楚弹簧的自由高度、安装预压长度、最大工作压缩量、刚度参数这些关键尺寸，方便后续做装配干涉检查和力学仿真验证。

很多刚接触结构设计的工程师容易忽略弹簧的并紧圈处理，直接把所有圈数都做成等节距结构，实际加工出来的弹簧两端支撑面是螺旋面，装配后弹簧会歪斜，导致阀芯运动卡滞，甚至出现弹簧圈之间互相咬合的问题。另外还要考虑弹簧的工作环境，如果是用在腐蚀性介质的阀门中，还要匹配对应的弹簧材料，不过从结构设计层面，首先要保证的是尺寸边界和力学参数的匹配，弹簧的两端磨平长度通常不小于3/4圈，端面粗糙度要满足装配要求，避免支撑面的毛刺刮伤阀腔内壁或者阀芯组件。

在做整机装配仿真的时候，要把弹簧设置为柔性件，模拟弹簧在不同压缩量下的形态变化，检查弹簧在最大压缩状态下，相邻圈之间是否还有足够的间隙，避免出现并圈现象，一旦弹簧在工作行程内出现并圈，刚度会突然增大，导致阀门的压力特性曲线出现拐点，影响整个阀门的调压精度。同时还要校核弹簧的固有频率，避免和管路内介质的脉动频率产生共振，共振会导致弹簧加速疲劳失效，严重时会出现弹簧断裂，导致阀门功能完全失效。这类弹簧的结构看似简单，但是每一个参数都直接影响整个阀门的工作可靠性，从丝径、中径、节距、圈数到两端的支撑结构，都需要结合实际安装空间和载荷需求反复校核，不能随意套用标准件参数，很多阀门出现的内漏、启闭压力不稳、复位卡滞问题，追根溯源都是弹簧参数设计不合理导致的。
