轻型拖挂式空车架底盘结构设计

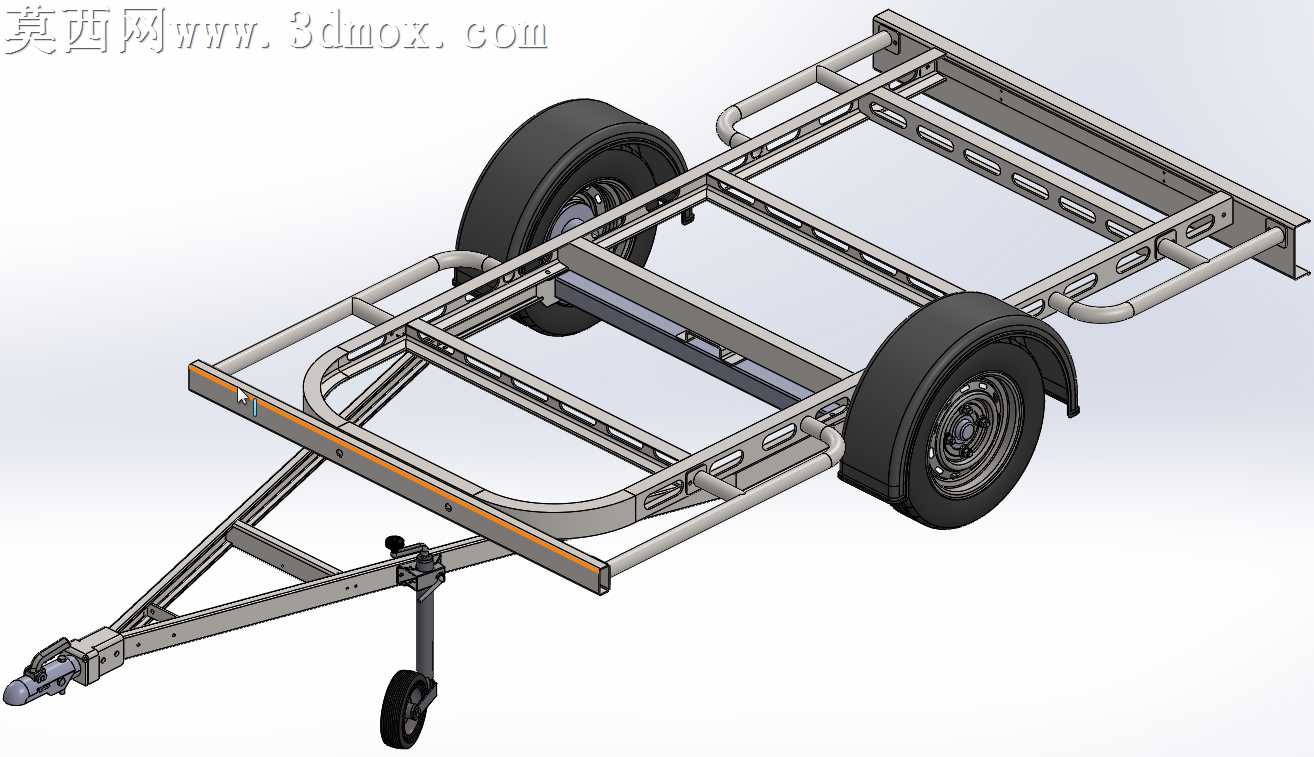

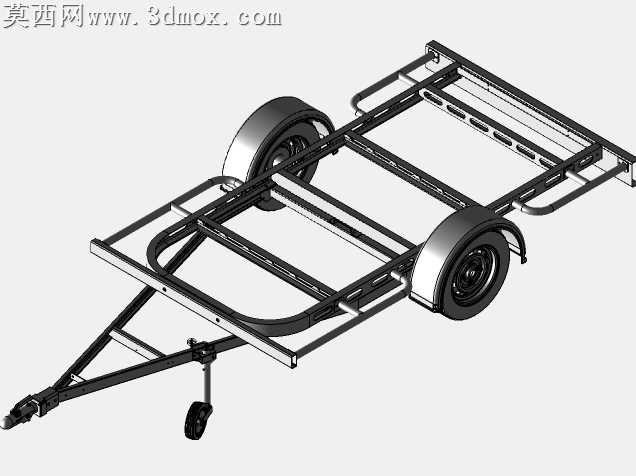

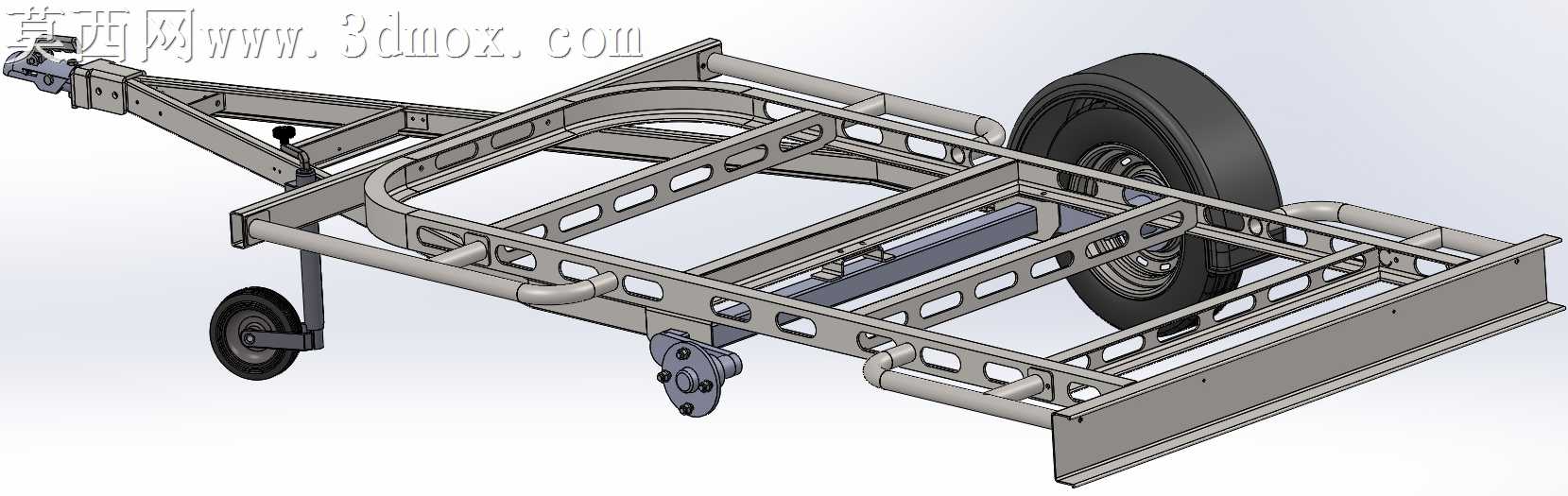

本作品为轻型拖挂空车架底盘的三维建模设计，整体采用框架式金属承载结构，建模过程中严格遵循拖挂类承载装置的力学设计逻辑，首先完成主体纵梁与横梁的框架搭建，纵梁采用变截面弯折成型结构，前端收窄适配牵引连接结构，后端保持等宽框架以预留后续上装设备的安装空间，横梁采用等间距排布设计，每处横梁与纵梁的连接位置均做了圆角过渡处理，避免应力集中问题。建模阶段同步完成了行走机构的装配设计，两侧车轮通过短轴悬架结构与车架纵梁外侧连接，轮辋、轮胎、轮毂轴承等部件均按照真实轻型拖车轮组的比例完成建模，轮胎表面还原了基础的防滑胎纹结构，轮辋的螺栓固定孔位也做了细节还原。车架前端设置了标准拖挂牵引连接结构，配套设计了可收放的支撑千斤顶轮，驻车状态下可通过摇臂结构降下支撑轮，稳定承托车架前端，行驶状态下可将支撑轮向上翻折固定，避免与路面发生干涉。车架侧围设置了弧形防护栏结构，既可以强化车架边缘的抗碰撞能力，也能为后续安装侧围挡板、反光标识提供安装点位。渲染阶段采用金属哑光材质模拟车架的镀锌钢材质感，轮胎采用黑色橡胶材质，表面添加轻微的粗糙纹理以还原真实橡胶的视觉效果，牵引连接结构采用金属亮面材质模拟铸钢部件的质感，支撑轮的轮体采用硬质橡胶材质，支架部分与车架主体材质保持统一。整体设计预留了充足的模块化拓展空间，框架上预留的安装孔位可适配不同类型的上装需求，无论是搭载小型货运箱体、专用设备舱还是户外旅居舱体，都可以通过预留孔位完成快速固定，框架未包含螺栓、焊接连接盖板等附属部件，为后续不同配置的拓展设计预留了充足的调整空间，结构设计兼顾了轻量化与承载强度，可满足1吨以内的轻型拖挂承载使用需求。
