低装载机前底盘承载结构三维设计

　　在工程物料转运、厂区重型部件移位、低矮空间设备进场这类作业场景里，低装载机的通过性优势一直是普通转运设备无法替代的，而前底盘作为整机前端承载、连接作业属具与行走机构的核心构件，其结构合理性直接决定了整机的载荷上限、作业稳定性与复杂工况适应能力。做这套结构设计的时候，最先要锚定的是整机的低位作业需求——常规装载机前底盘离地间隙普遍在300mm以上，面对厂房内高度受限的设备进场、车间内重型模具跨工位转运这类场景，往往会因为整机高度超限无法进入作业面，因此这套前底盘在初始布局阶段就把整体上平面高度压到了最低，在保证内部结构强度的前提下，将主纵梁的上翼面尽可能下沉，同时兼顾前端属具连接点的安装高度匹配，避免因为底盘过低导致属具作业角度受限。

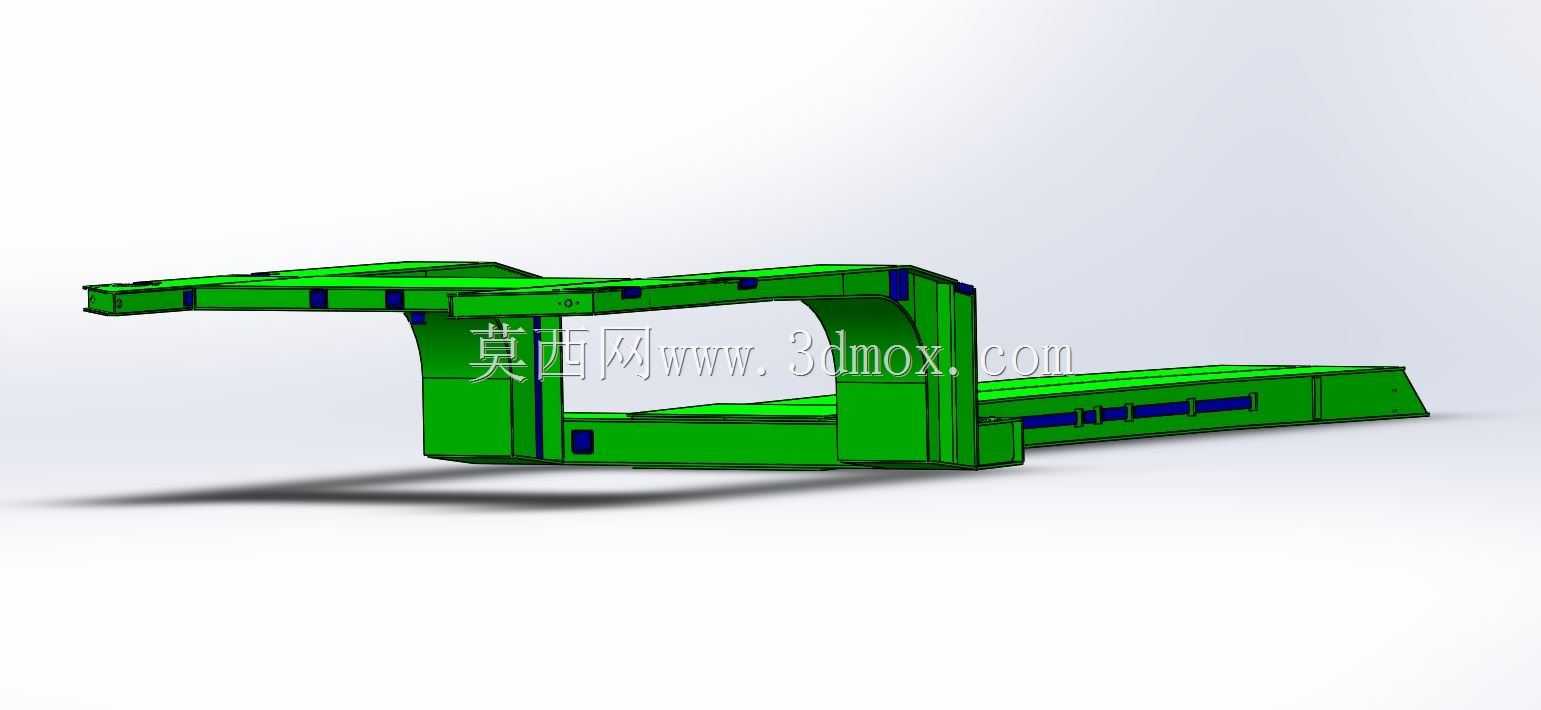

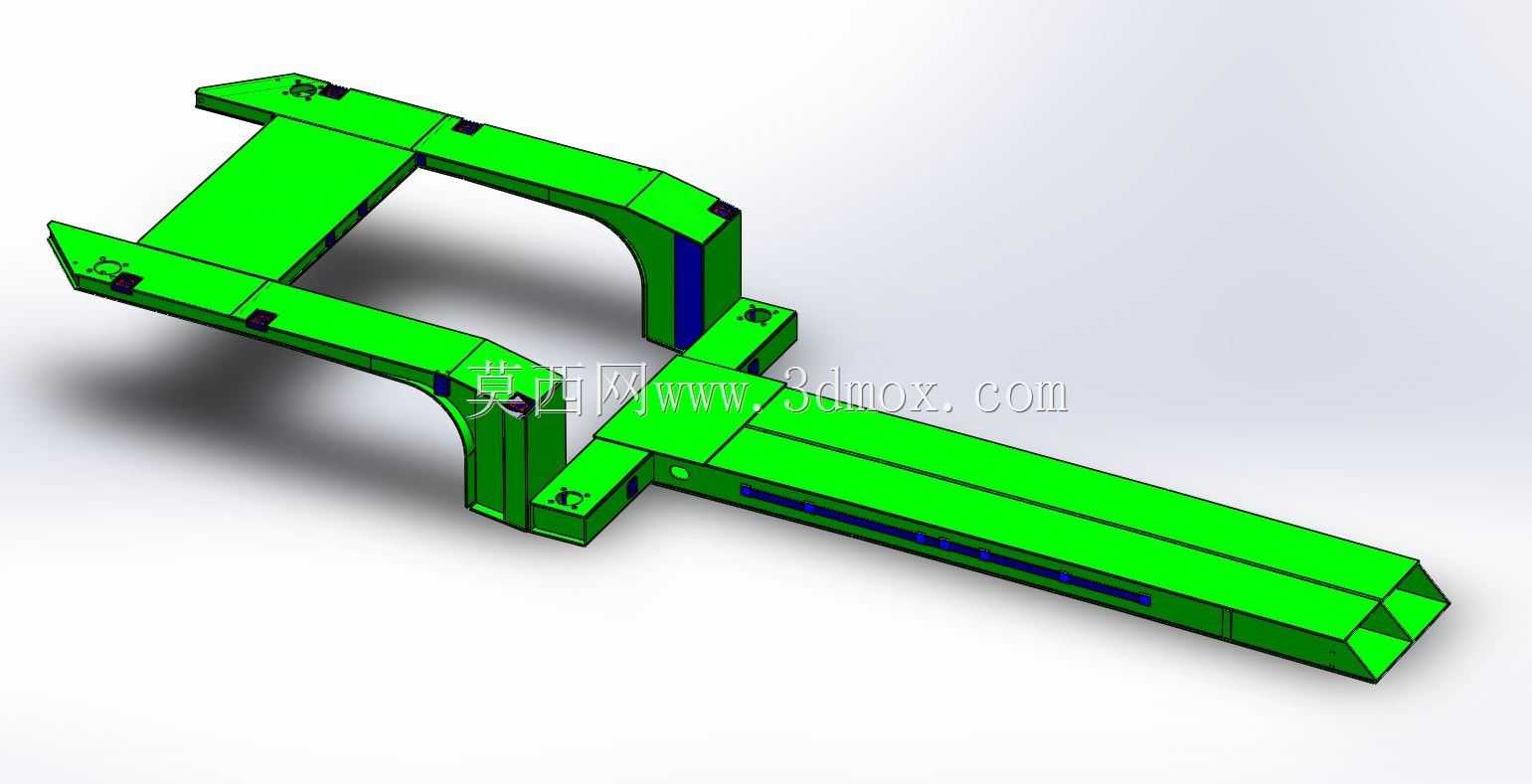

　　从结构布局来看，这套前底盘采用双纵梁加前端叉形连接段的整体式焊接结构，两根主纵梁沿整机行进方向平行布置，纵梁截面选用带加强翻边的槽型结构，相比普通矩形管焊接结构，槽型截面在同等自重下的抗扭截面系数更高，能够更好地承受偏载作业时的扭转载荷——毕竟在实际转运作业中，很少出现载荷完全居中的理想工况，很多时候需要单侧叉举偏移的重型工件，这时候底盘的抗扭性能不足就很容易出现焊缝开裂、纵梁永久变形的问题。纵梁之间的连接横梁没有采用等间距布置的常规设计，而是根据载荷传递路径做了差异化排布：在靠近前桥安装位的位置，横梁采用加厚腹板的箱型结构，直接对接前桥的安装支座，把行走机构传递的路面冲击直接分散到两根纵梁上；在靠近前端属具连接的位置，横梁做成了整体式的叉形连接座，两个叉臂的间距匹配属具的安装挂点尺寸，同时在叉臂与纵梁的衔接位置做了大圆弧过渡，避免应力集中导致的结构疲劳失效。

　　设计过程中需要重点考量安装边界的匹配问题，前底盘的后端需要对接整机的后车架铰接点，铰接孔的同轴度公差要控制在0.1mm以内，否则转向过程中会出现铰接卡滞、销轴偏磨的问题；前桥的安装支座平面度要求控制在0.2mm以内，保证前桥安装后不会出现额外的安装应力，避免行驶过程中桥壳受力不均出现断裂。底盘下部预留了液压管路的走线空间，管路固定点的位置避开了底盘的应力集中区域，同时距离底盘下平面有足够的安全距离，防止在经过凸起路面时刮碰液压管路造成泄漏。底盘上平面预留了覆盖件、操作平台的安装螺纹孔，孔位排布避开了纵梁内部的加强筋位置，避免钻孔过程中破坏内部加强结构。

　　从实际作业的载荷传递逻辑来看，前端属具承受的载荷首先通过叉形连接座传递到两根主纵梁，再通过纵梁传递到前桥安装位，最后通过轮胎传递到地面，整个载荷传递路径尽可能做直，避免出现过多的结构折弯导致载荷传递过程中产生额外的附加力矩。在容易出现应力集中的铰接点、安装支座位置，都额外加了三角形加强筋，加强筋的厚度比主纵梁腹板薄2mm，避免加强筋刚度过大导致主结构出现应力转移。针对低装载机经常在硬化路面行驶、频繁启停转向的工况，底盘的前后重量分配做了反复校核，保证空载状态下前桥载荷占比不低于整机重量的40%，避免转向时出现前轮抓地力不足的问题；满载状态下前桥载荷不超过前桥额定承载的90%，留出足够的安全余量应对作业过程中的冲击载荷。

　　在细节处理上，底盘所有的外露棱边都做了倒角处理，避免焊接装配过程中划伤操作人员；所有的焊缝都采用连续角焊缝，焊缝高度根据连接件的厚度做匹配，在承受主要载荷的连接位置采用坡口焊，保证焊缝的熔深足够；底盘表面预留了涂装工艺的吊装孔，方便后续表面处理过程中的吊装转运，吊装孔的位置选在底盘重心附近，保证吊装过程中底盘保持水平，避免出现侧翻风险。考虑到低装载机经常需要在狭窄空间内作业，底盘的前端两侧做了收窄处理，减小整机的转弯半径，同时在底盘的侧面预留了侧移油缸的安装位，方便后续加装属具侧移功能，拓展设备的作业适配范围。
