手动式轴承拆卸拉拔工具结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:374231
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计
  • 手动式轴承拆卸拉拔工具结构设计

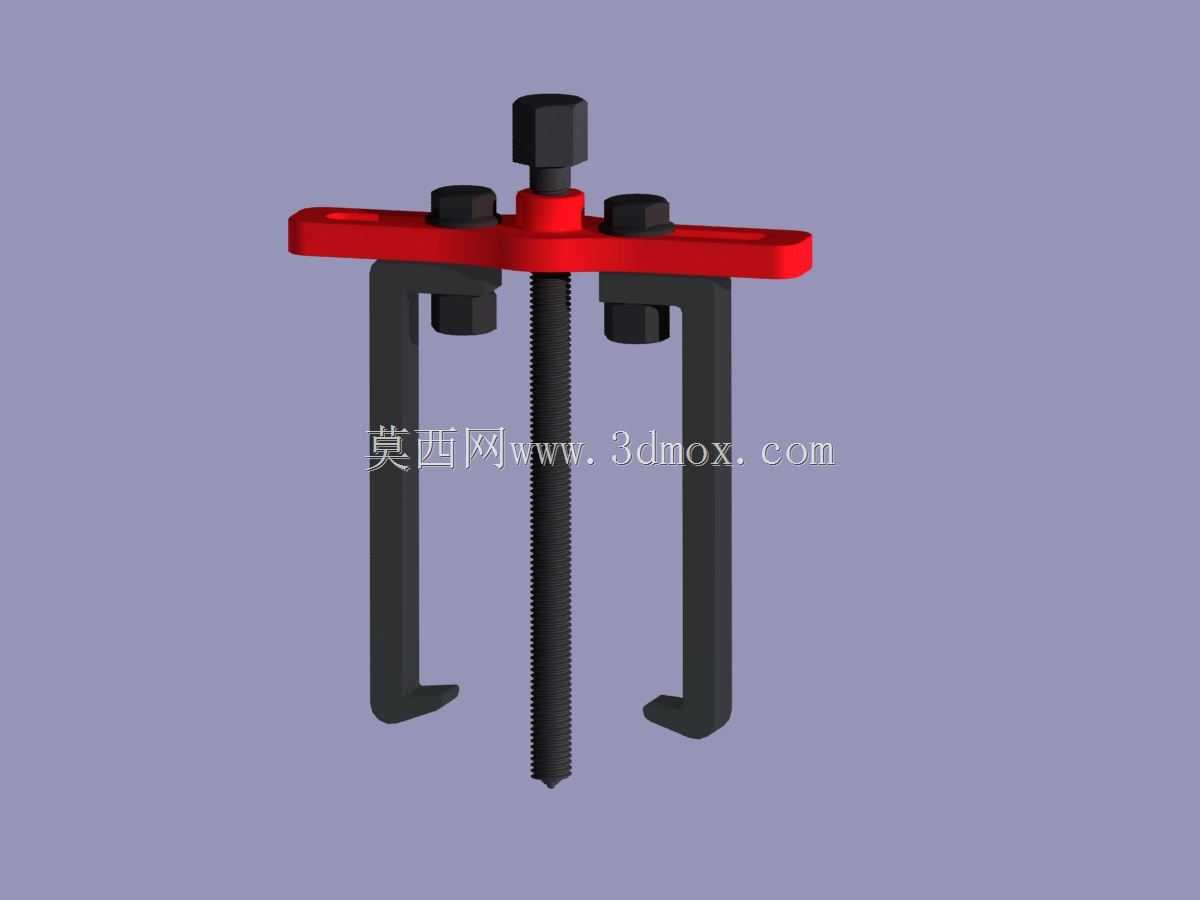

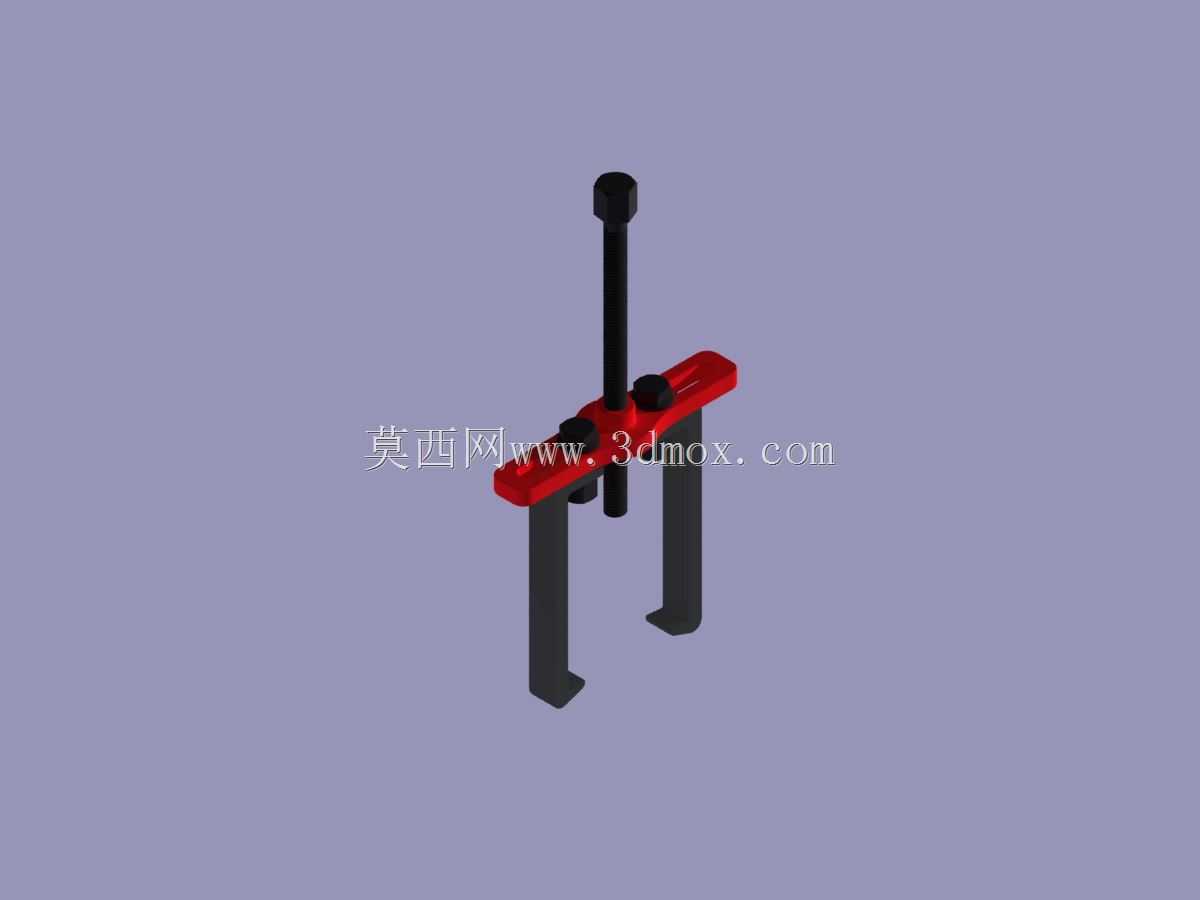

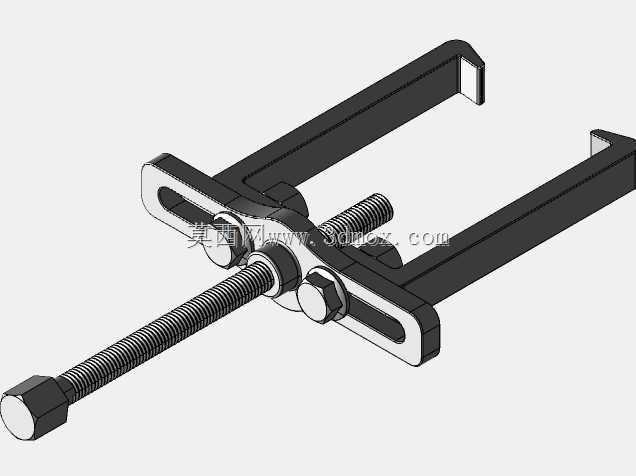

  在设备运维、机械装配的现场场景里,过盈配合轴承的拆卸一直是一线维修人员绕不开的作业环节,直接敲击轴承端面很容易造成轴承内圈、配合轴颈的损伤,甚至导致轴类零件报废,这款手动轴承拉拔器就是针对这类作业痛点设计的专用拆卸工装。从结构设计逻辑来看,整套工具采用力传导路径对称布局,核心受力部件包含中心顶杆、对称布置的卡爪、滑动调节支架以及施力操作端,中心顶杆的轴线与待拆卸轴承的轴线严格重合,避免拆卸过程中出现偏载力矩,防止轴承在拉出过程中出现卡滞、轴颈表面拉伤的问题。卡爪部分做了可调节间距的滑动设计,能够适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承的内圈或外圈卡持需求,卡爪的勾持端面做了加厚处理,接触面上加工有细微的防滑齿纹,

  在拉拔受力时不会出现滑脱、崩飞的安全隐患,同时卡爪与支架的连接采用销轴铰接结构,能够根据轴承的安装位置小幅调整勾持角度,适配不同深度的轴承安装位。施力端采用旋转进给的结构,通过转动操作手柄带动中心顶杆轴向进给,顶杆的端部做了球面处理,顶在轴端中心孔位置时能够自动找正中心,不会因为轴端平面的微小倾斜导致顶杆偏移,进给过程的力传递平稳,操作人员只需要使用普通扳手转动施力端,就可以平稳输出轴向拉力,不需要额外搭配液压动力源,适合野外作业、无动力气源电源的维修场景使用。从安装边界来看,整套工具收拢状态下的径向尺寸可以适配小到十几毫米内径的微型轴承,张开状态下的卡爪最大跨距能够覆盖常规中小型设备的常用轴承尺寸,

  中心顶杆的有效行程满足常规轴承安装位的拉出距离需求,不需要中途重新调整卡爪位置。在实际使用过程中,操作人员只需要先根据待拆轴承的外径调整两个卡爪的间距,将卡爪牢固勾住轴承的内圈或外圈端面,再将中心顶杆对准轴的中心位置,匀速转动施力手柄,就可以将轴承沿着轴向平稳拉出,整个过程不会对轴承配合面、相邻的零部件造成磕碰损伤,相比传统的撬棍撬动、锤击拆卸方式,作业效率能够提升数倍,同时大幅降低拆卸过程中的零件报废率。这套工具的结构没有复杂的传动部件,日常维护只需要定期在螺纹传动位置涂抹润滑脂,就可以保证长期使用过程中进给顺畅,不会出现螺纹卡滞、锈蚀的问题,整体结构紧凑重量适中,操作人员可以单手携带进入狭窄的设备内部作业,

  不管是生产车间的设备日常维保、还是售后现场的设备故障维修,都能够快速完成轴承拆卸作业,避免因为轴承拆卸困难导致的维修工期延误。在建模过程中,所有受力部件的尺寸都经过受力校核,卡爪的厚度、中心顶杆的直径都按照最大拉拔力下的材料屈服强度做了冗余设计,保证在额定拉拔载荷下不会出现部件变形、断裂的问题,各个活动部件的配合间隙控制在合理范围,既不会因为间隙过大导致作业时晃动偏载,也不会因为间隙过小出现活动卡滞的情况,滑动支架上的定位结构可以在调整好卡爪间距后快速锁止,避免拉拔过程中卡爪向外滑脱。
