轻型悬挂式反铲挖掘臂结构设计

这款反铲挖掘臂属于轻型挂载式土方作业执行机构，主要适配小型农用拖拉机、轻型工程作业底盘、固定式作业工位等安装场景，可完成小规模土方开挖、沟渠修整、边角地块清障、农用土地整理、小型基建作业等工况，区别于大型履带式挖掘机的大吨位作业定位，该结构更侧重灵活挂载、低自重、易拆装的使用需求，适合作业空间狭窄、转场频繁、单次作业量不大的场景使用。

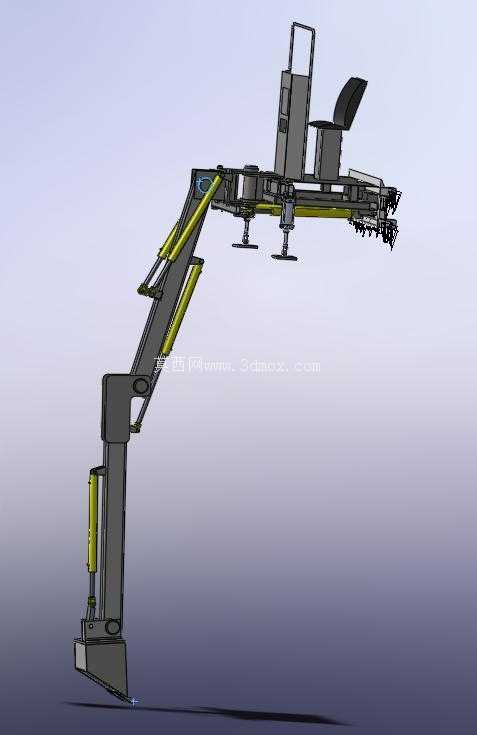

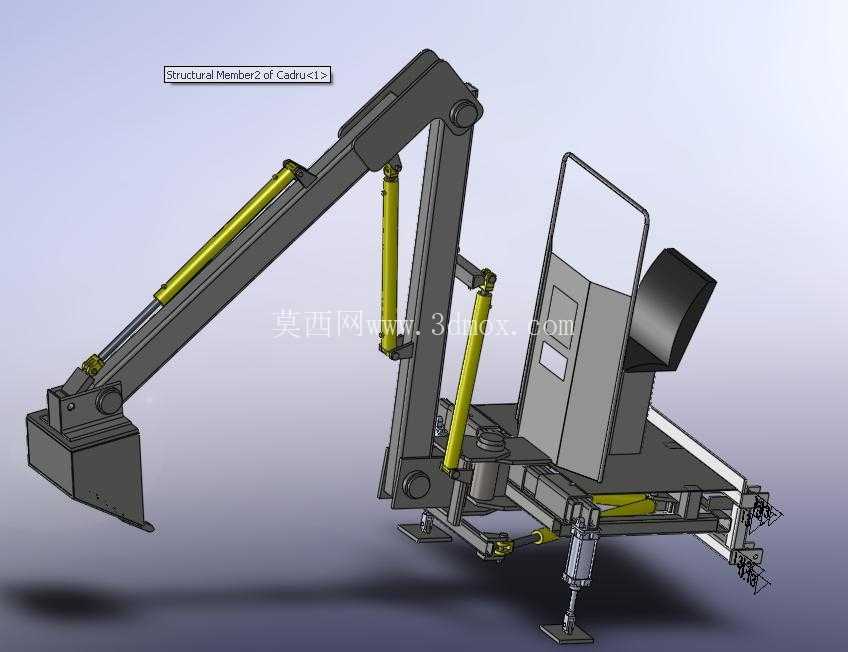

从结构功能来看，整套作业臂采用三节臂铰接布局，搭配三组液压油缸分别完成动臂举升、斗杆收放、铲斗翻转的动作控制，液压管路沿臂架内侧排布，避免作业过程中与障碍物剐蹭造成管路损坏，臂架根部设置回转支撑结构，可实现一定角度的水平回转，扩大单次挂载后的作业覆盖范围，无需频繁调整底盘位置即可完成扇形区域内的土方作业。挂载基座采用快装式连接结构，可通过螺栓紧固、销轴锁止的方式快速固定在配套底盘的尾部挂载点上，基座下方设置可伸缩的液压支腿，作业时支腿伸出撑住地面，抵消挖掘作业产生的倾覆力矩，保证作业过程的整机稳定性，转场时支腿收回，不影响底盘的正常通行。

设计过程中优先考虑了零件通用化与结构易加工性，臂架主体采用标准矩形型材焊接成型，铰接点统一采用通用规格的销轴与铜套配合，密封件、液压油缸、紧固件均选用市面通用的标准件，大幅降低后续的加工成本与维护配件采购难度，结构受力点处通过局部贴板加强，在保证整体结构强度满足额定挖掘力要求的前提下，尽可能削减非受力区域的材料用量，控制整体自重。几何造型上尽量采用规则的型材拼接，减少复杂曲面的加工工序，普通焊接与机加工设备即可完成整套结构的制作，无需专用的大型加工工装。

尺寸边界方面，整套作业臂完全展开时，最大挖掘水平伸出距离可达4974mm，最大挖掘深度对应尺寸为4121mm，最大卸载高度为1500mm，根部回转中心到臂架最远端的最大水平距离为5018mm，基座安装面的连接孔位按照通用小型农用底盘的尾部挂载点尺寸设计，安装时无需对原有底盘进行大规模改装，仅需匹配对应的液压输出接口即可完成动力对接。作业状态下支腿伸出后的最大横向占地宽度为3377mm，可保证在最大挖掘半径作业时的抗倾覆稳定性，整套结构总重量控制在1100公斤以内，不会对挂载底盘造成过大的负载压力，适配多数18-30马力段的轻型作业底盘的承载能力。

实际作业过程中，该结构的铲斗额定容量适配小规模土方作业需求，斗齿采用可更换式结构，磨损后仅需更换斗齿即可，无需整体更换铲斗，降低使用维护成本。臂架的铰接点间隙设置了可调整的垫片结构，长期使用出现磨损间隙后，可通过调整垫片厚度消除铰接旷量，保证作业动作的精准性。操作位设置在臂架侧方的防护架内，操作手柄按照液压系统的逻辑排布，操作人员可清晰观察到铲斗的作业位置，降低操作视野盲区，防护架采用矩形管焊接成型，可在作业过程中为操作人员提供基础的安全防护，避免臂架动作过程中发生磕碰伤害。

从结构受力的角度来看，所有铰接点的位置都经过受力优化，让液压油缸在常用作业区间内保持最优的力臂输出角度，减少液压系统的压力损失，降低作业过程中的能耗，臂架的型材截面参数按照额定挖掘力的1.5倍安全系数进行选型，可应对作业过程中遇到的硬质土层、少量碎石等复杂工况，不会出现臂架变形、焊缝开裂等问题。液压系统的管路通径按照油缸的运动速度匹配，保证各动作的响应速度平稳，不会出现动作卡顿、冲击过大的问题，同时在油缸的进出油口设置了缓冲结构，在油缸行程到达端点前进行减速，避免刚性撞击对结构造成损伤。
