27Kw制冷量水冷式冷水机组结构设计

这款水冷式冷水机组的三维结构设计，核心围绕工业制程冷却的实际工况展开，在商用暖通、工业制程温控场景中，这类设备主要承担恒定水温输出的冷却负荷，比如注塑模具的恒温冷却、化工反应釜的温度控制、精密机床主轴的冷却循环，都需要这类设备提供稳定的低温冷冻水，避免因温度波动导致产品良率下降或者设备过热损耗。

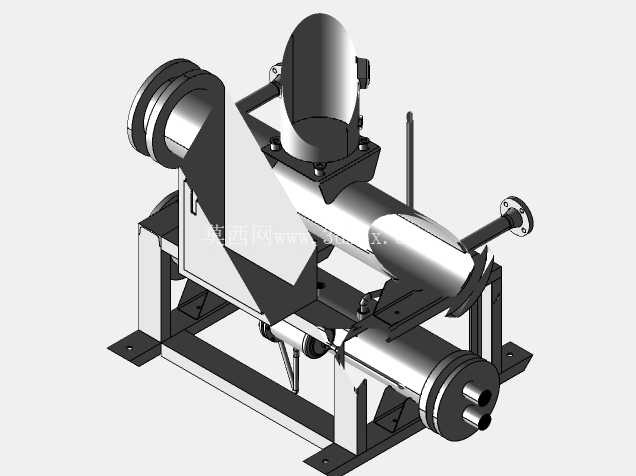

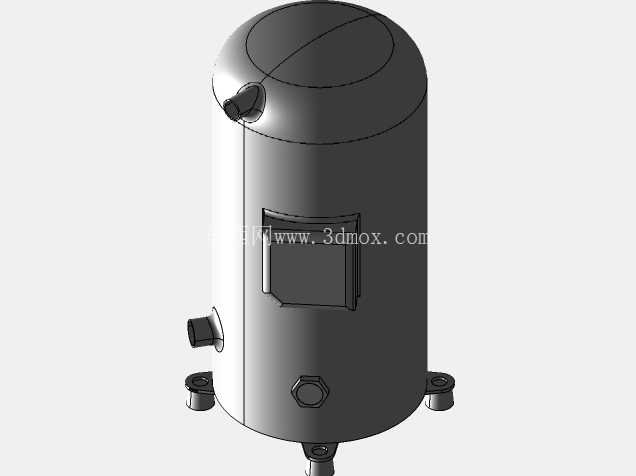

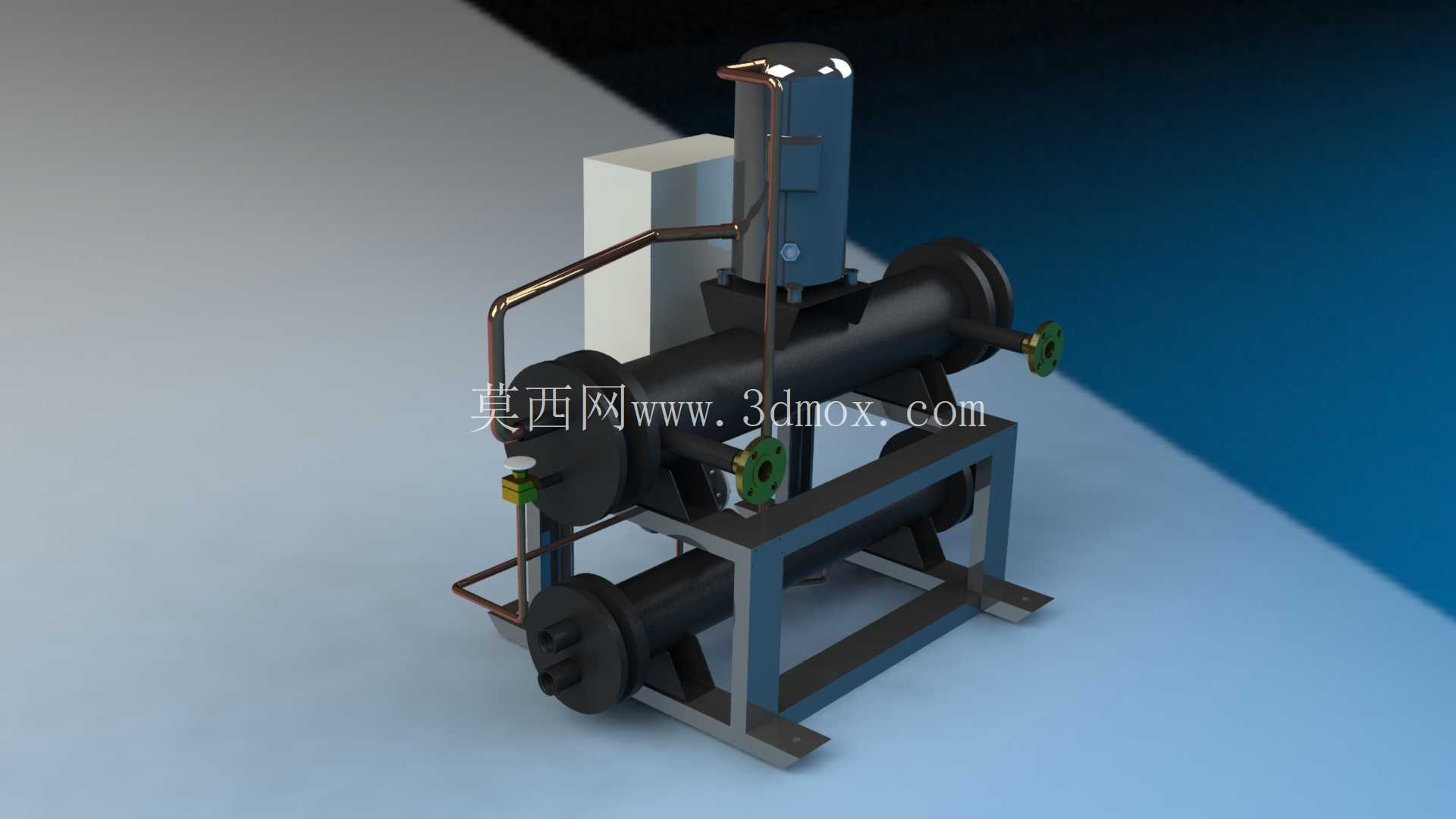

从结构布局来看，整套机组采用撬装式集成框架设计，所有核心部件都整合在统一的型钢焊接底座上，安装时不需要额外做复杂的部件拼接，只需要对接进出水管路、冷却水管路以及供电线路即可投入使用，这种设计思路主要是为了降低现场安装的施工难度，同时减少现场管路连接带来的泄漏风险。核心压缩单元采用谷轮型涡旋压缩机，立式布置在机组框架的上部区域，压缩机的排气口直接通过铜质管路连接到壳管式冷凝器的进气端，管路走向尽量缩短弯头数量，减少制冷剂流动的沿程阻力，同时管路的固定卡扣都预留了减震缓冲的间隙，避免压缩机运行时的振动传递到其他部件引发管路疲劳开裂。

换热单元采用卧式壳管式结构，蒸发器和冷凝器沿底座长度方向平行布置，蒸发器侧走冷冻水回路，负责将回水温度降低到设定的出水温度，冷凝器侧接外部冷却水塔回路，将制冷剂携带的热量通过冷却水带走。两个壳管换热器的端盖都预留了法兰连接接口，水侧的进出水口都设置在端盖同侧，方便现场管路对接，同时端盖采用螺栓紧固结构，后期检修时可以直接拆开端盖清理换热管内壁的水垢，不需要整体拆卸换热器。节流部件采用恒温膨胀阀，直接安装在冷凝器出液口和蒸发器进气口之间的管路上，感温包绑定在蒸发器的出口管段，能够根据蒸发器出口的制冷剂过热度自动调节节流开度，保证蒸发器的换热效率始终处于最优区间，避免出现液击或者蒸发器换热面积不足的问题。

从安装边界来看，整套机组的底座采用型钢焊接成型，底部预留了叉车搬运的插槽以及地脚螺栓固定的安装孔，安装时需要在底座周边预留不小于800mm的检修空间，尤其是压缩机接线端、换热器端盖、膨胀阀调节侧的空间必须预留充足，方便后期运维操作。管路接口的高度都统一设置在距离底座安装面300-500mm的区间，和工业现场常规的管路布设高度匹配，不需要额外做变径抬高或者降低的管路改造。电气控制箱布置在压缩机侧旁的框架上，箱体防护等级满足工业车间的使用要求，所有强电接线端子都和制冷剂管路、水管路保持足够的安全间距，避免凝露水或者管路泄漏引发电气故障。

在细节设计上，制冷剂管路的弯头都采用大曲率半径的冲压弯头，减少制冷剂流动的局部阻力，管路的焊接位置都预留了探伤操作的空间，方便生产过程中的焊接质量检测。水侧的接口都配置了法兰连接的阀门接口，现场安装时可以直接对接现场管路的法兰，不需要额外焊接转换接头。机组框架的表面都做了防锈喷涂处理，能够适应车间内的潮湿环境，避免长期使用后框架锈蚀影响结构强度。整套结构的重心经过校核，完全落在底座的支撑范围内，吊装或者叉车搬运时不会出现侧倾的风险，吊点位置都设置在框架上部的受力梁位置，吊装时的受力不会传递到压缩机、换热器这类薄壁部件上，避免吊装过程中造成部件变形损坏。
