压缩机空气滤清器支撑安装角座结构

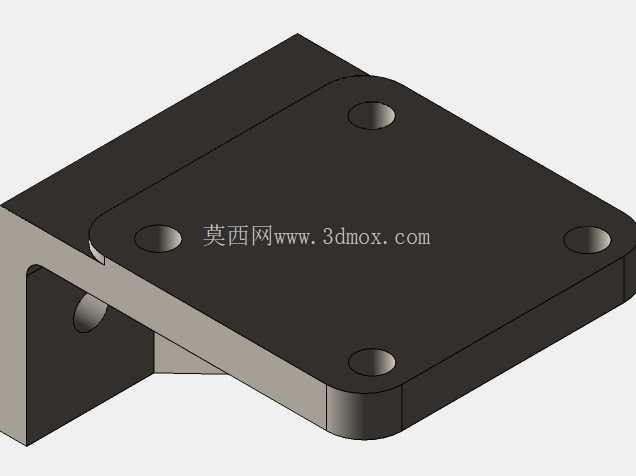

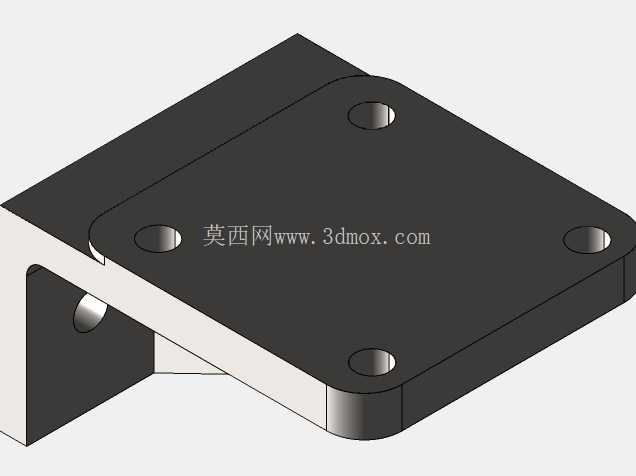

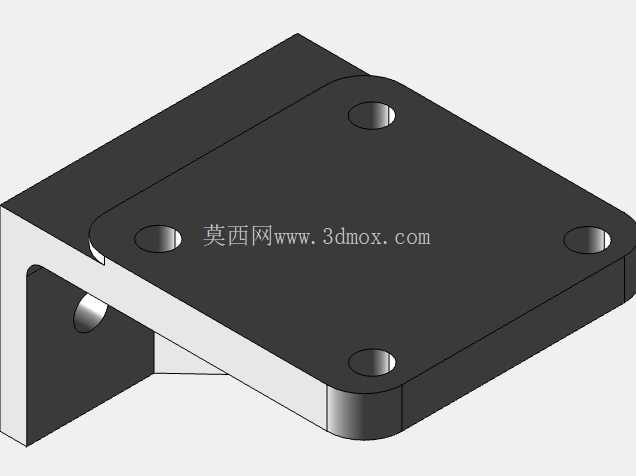

　　该支撑角座属于压缩机进气过滤系统的配套安装构件，主要用于中小型往复式空压机的进气滤清器固定场景，在整机气动回路中承担滤清器与主机壳体之间的连接承载作用，避免滤清器工作过程中因设备振动出现连接松动、密封失效问题，同时为进气通路提供稳定的结构支撑，保障进气路径的位置精度。从结构设计逻辑来看，构件采用L型弯折的一体式承载构型，竖直安装面与水平承载面之间设置三角加强筋结构，在不额外增加整体壁厚的前提下大幅提升两个安装面的连接刚度，抵消设备运行过程中产生的交变振动载荷，避免长期运行后安装面出现形变开裂。

　　水平承载面设置四个均布的安装通孔，孔位间距经过载荷分布校核，可匹配对应规格滤清器的底部安装法兰，安装时通过螺栓穿过通孔完成滤清器与支撑座的刚性连接，孔位边缘做倒角处理，避免螺栓装配时出现螺纹刮伤、装配卡滞问题。竖直安装面设置两个定位安装孔，其中一个孔位适配M14规格的连接螺栓，用于支撑座与压缩机主机壳体的定位固定，孔位旁的凸台结构可增大螺栓连接的接触面积，降低连接面的压应力，避免长期受载后接触面出现压溃变形。

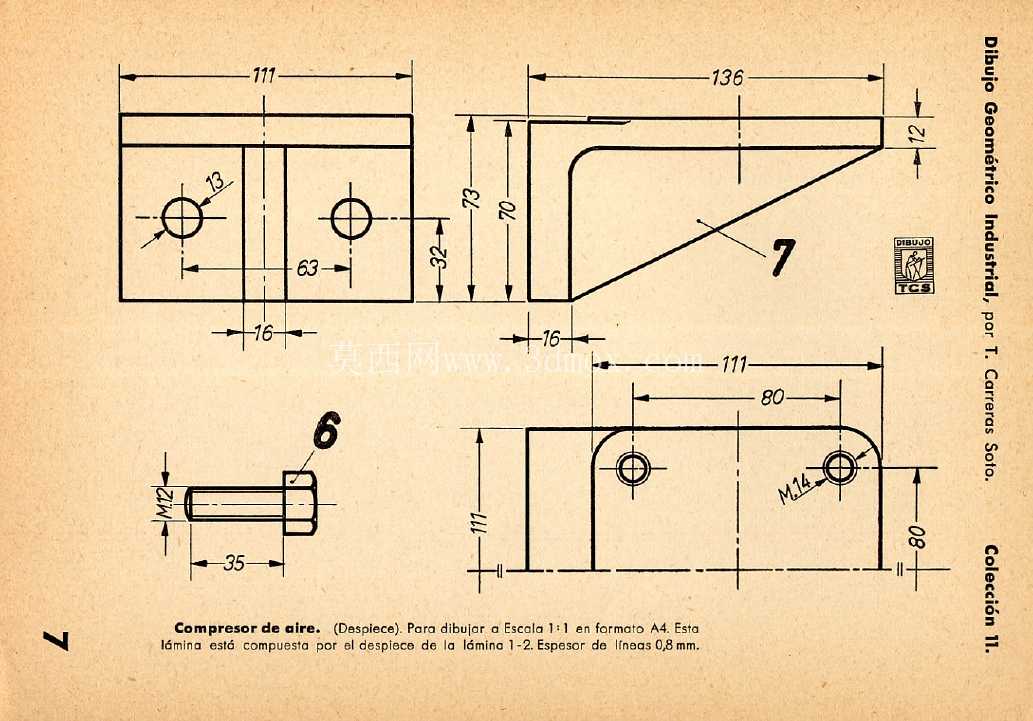

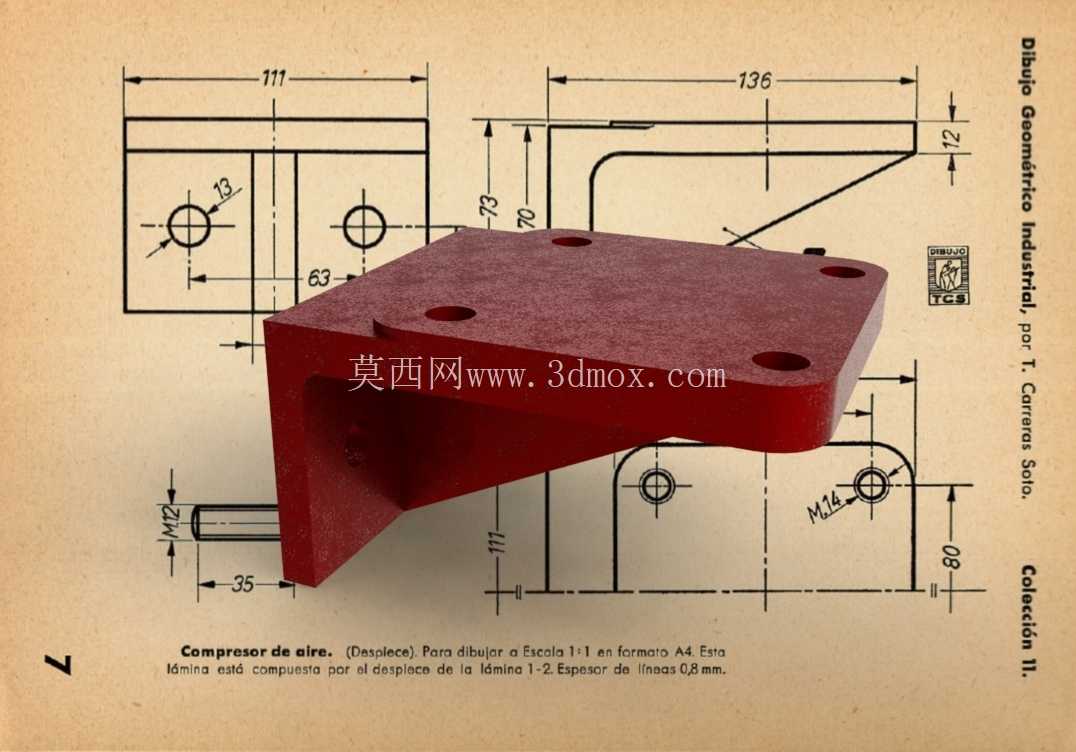

　　从安装边界尺寸来看，水平承载面总长度为136mm，安装面末端厚度为12mm，竖直安装面总高度为73mm，两个竖直安装孔的中心距为63mm，水平承载面最外侧安装孔距离竖直安装面的水平距离为111mm，底部安装凸台距离安装面底端的高度为80mm，所有尺寸公差均按照通用机械安装配合要求设定，可满足常规空压机改装、备件替换的装配精度需求。构件的所有棱边均做倒钝处理，避免装配过程中出现锐边划伤，同时减少应力集中点，提升构件的疲劳强度。

　　在实际应用场景中，该支撑座可适配排量在0.3-0.6立方米每分钟的小型活塞式空压机，安装位置位于压缩机缸头侧方的进气口位置，支撑座竖直面与主机壳体贴合后通过螺栓锁紧，水平面上固定空气滤清器，滤清器出口通过密封胶管与压缩机进气口连通，支撑座的加强筋结构可有效吸收设备运行时产生的高频振动，避免滤清器因长期振动出现滤芯错位、密封胶圈老化加速的问题。设计过程中充分考虑了铸件的工艺可行性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缩孔缺陷，安装孔位的周边均设置局部加厚凸台，既保证了螺纹连接的啮合长度，也避免了钻孔加工时出现钻穿壁厚的问题。整体结构没有冗余的设计特征，所有构型都服务于承载、安装、减振的核心功能，在满足结构强度要求的前提下尽可能控制构件自重，降低对主机安装面的附加载荷。
