多铰接孔位机械臂连接支撑构件

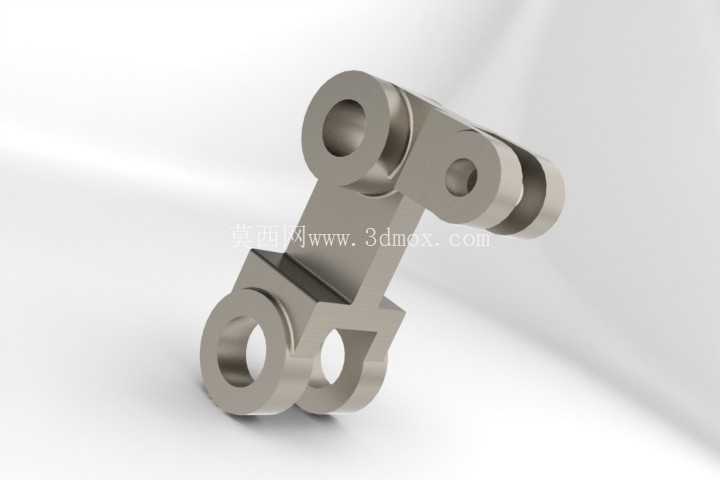

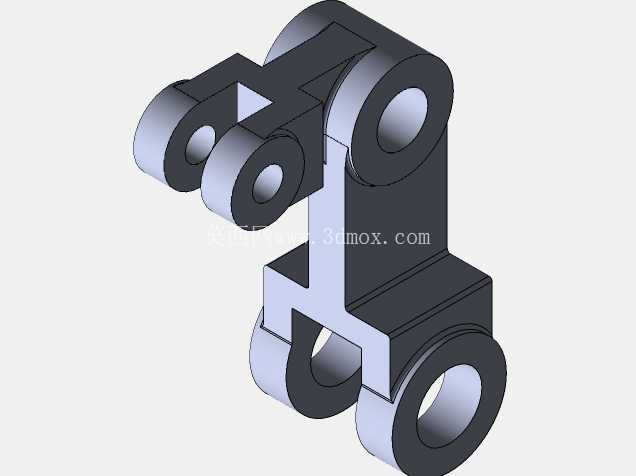

　　这类带多组同轴铰接孔的支撑构件，常见于自动化生产线的执行端连接、工装夹具的姿态调整模块、小型专用设备的力臂传动环节，核心作用是在两个或多个运动部件之间传递载荷、约束运动自由度，同时保证铰接转动副的同轴度与长期运行的结构稳定性。从结构设计逻辑来看，构件主体采用一体化铣削成型的基体结构，避免了拼接结构带来的应力集中问题，三组分布在不同空间平面的铰接孔分别对应不同的运动连接端：上端的双叉耳孔位用于连接动力输出端的摆臂，可承受往复摆动带来的交变载荷，孔位内侧预留了轴承安装台阶，能够直接镶嵌标准无油衬套或深沟球轴承，减少转动过程中的磨损量；中部的立板结构做了等强度的厚度过渡，在保证整体抗弯截面模量的前提下，去除了非受力区域的多余材料，既降低了构件自身重量，也减少了运动过程中的惯性冲击；下端的两组单耳孔位分别对应执行端的连接件与辅助支撑拉杆，孔位轴线与上端孔位保持严格的空间平行度公差，安装后可避免运动过程中出现卡滞、别劲的问题。

　　在实际安装边界上，构件的整体外轮廓尺寸适配常规工业机械臂末端的安装空间，各孔位的孔径公差按照H7级精度设计，与标准圆柱销、铰接轴的配合间隙控制在0.02mm以内，既保证装配时的顺利装入，也能控制运动过程中的回程间隙。设计过程中需要重点校核三个受力位置的强度：一是上端双叉耳的根部抗弯强度，在摆臂输出最大扭矩时，根部的最大应力需控制在材料屈服强度的1/3以内，预留足够的安全系数应对突发的载荷冲击；二是中部立板的抗扭刚度，当两端铰接点出现不同步的运动偏移时，立板不能出现超过允许值的扭转变形，否则会导致两端轴承出现偏磨，缩短使用寿命；三是下端孔位的挤压强度，由于下端连接的执行端往往直接接触作业工件，接触载荷会直接传递到孔壁位置，孔壁厚度需要满足长期挤压下不出现塑性变形的要求。

　　这类支撑构件在实际应用中，往往需要配合不同长度的铰接轴、调整垫片来适配不同的安装间距，因此在设计时孔位的端面都预留了垫片安装的平面，平面度公差控制在0.01mm以内，保证垫片安装后不会出现倾斜。不同于普通的平板类支撑件，这类空间分布孔位的构件对加工时的位置度要求较高，三维建模阶段需要提前标注清楚各孔位的空间坐标、形位公差基准，避免加工后出现孔位错位导致无法装配的问题。在设备运行过程中，这类构件属于易损耗的传动连接件，长期往复运动下孔位会出现磨损，因此建模时也需要考虑后期更换的通用性，保证同型号构件的尺寸完全一致，更换时无需额外修配即可直接装入。从结构优化的角度来看，构件的转角位置全部采用了圆角过渡，避免直角位置的应力集中，在交变载荷长期作用下不会从转角位置萌生疲劳裂纹，整体结构的使用寿命相比直角结构可提升40%以上。
