工业铝铸件清洗用金属网篮结构设计

这款金属网篮主要面向铝铸件清洗工序的工装需求设计，在铝合金压铸件、重力铸造件的后处理产线中，这类盛具是衔接各工序流转的核心载具，从铸件脱模后的冷却输送，到抛丸前的待料暂存，再到超声波清洗、钝化漂洗、烘干全流程，网篮都需要承载批量铸件完成工序间的转移，避免人工直接接触高温或带切削液的工件，同时适配自动化清洗线的机械手抓取定位要求。

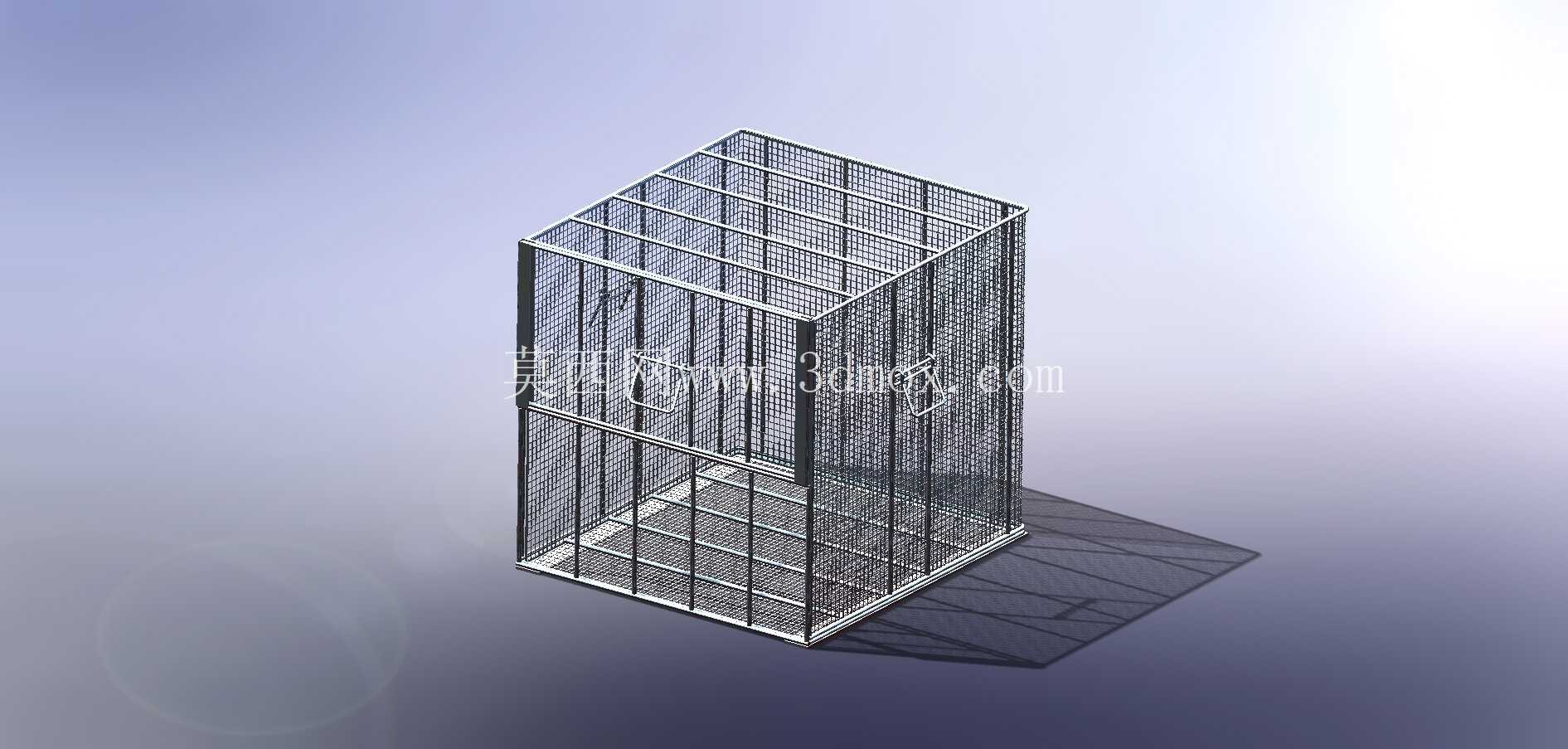

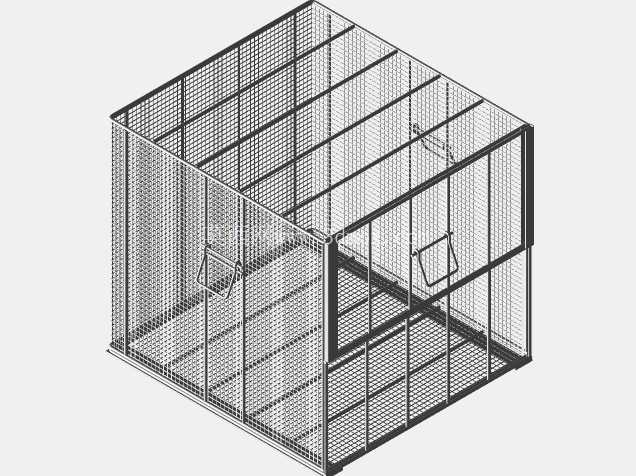

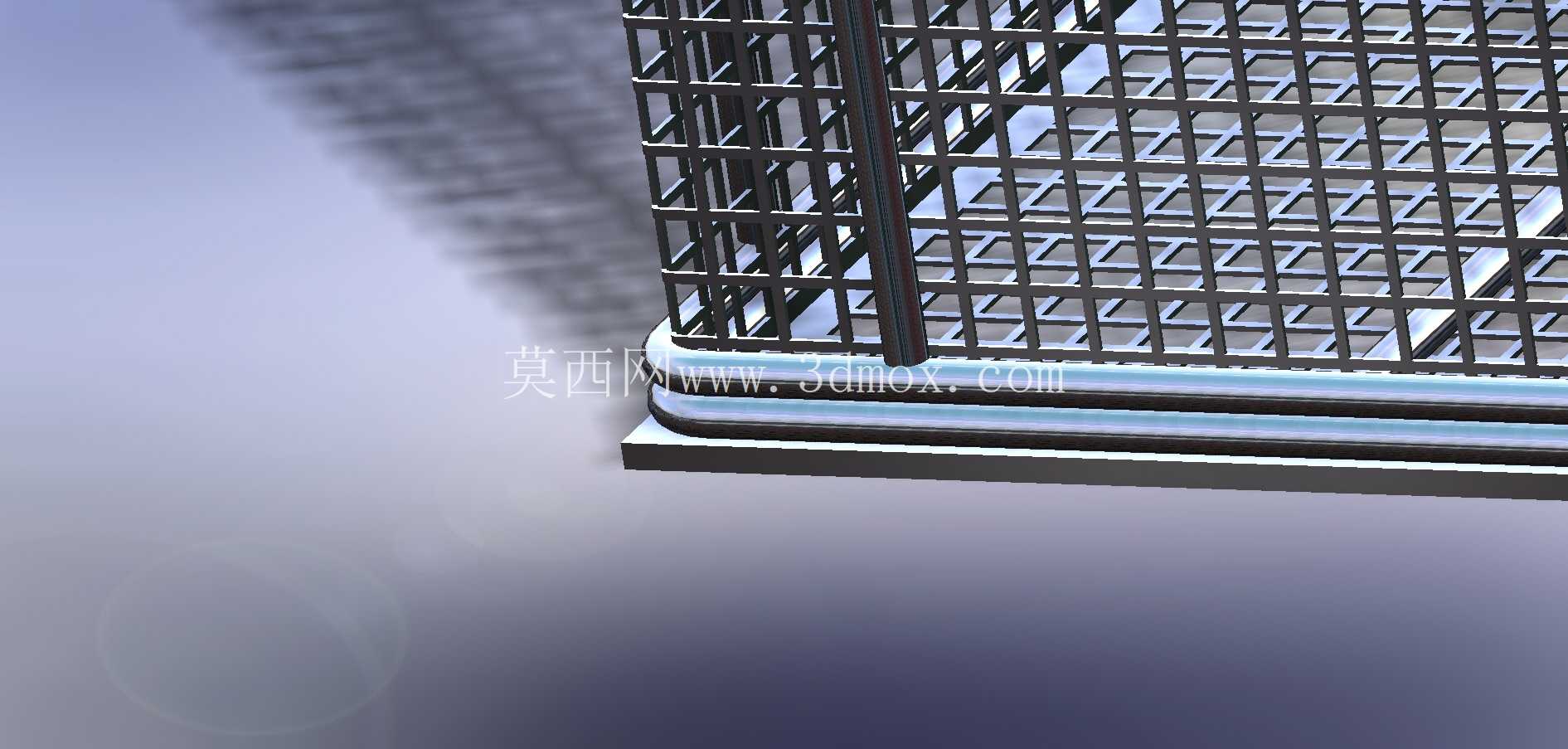

整体采用立方体笼式框架结构，外围与底部全部使用等间距金属丝网拼接，网丝的间隙经过反复校核，既要保证清洗过程中冲洗液、超声空化水流可以无阻碍穿透网孔，带走铸件表面残留的脱模剂、铝屑与切削液残留，又要确保最小尺寸的铝铸件不会从网孔中掉落，避免清洗槽内混入工件造成后续设备卡滞。框架部分采用加厚金属型材做包边加固，顶部的边框做了外翻折边处理，一方面可以在堆叠放置时实现上下篮体的定位嵌合，减少堆叠时的滑移风险，适配清洗线多层码放的烘干工位需求，另一方面折边结构可以作为机械手的抓取承力面，避免抓取时网丝受力变形。

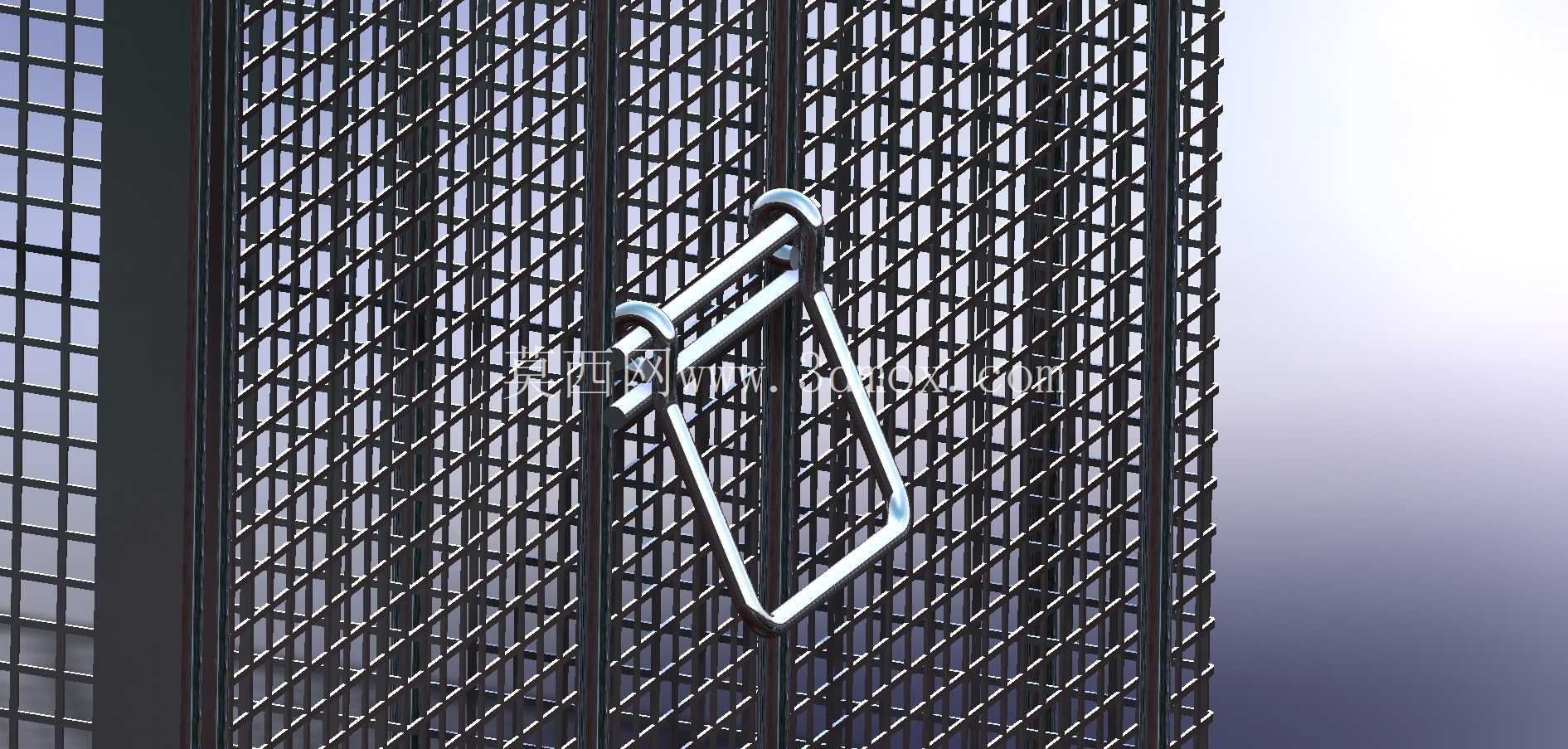

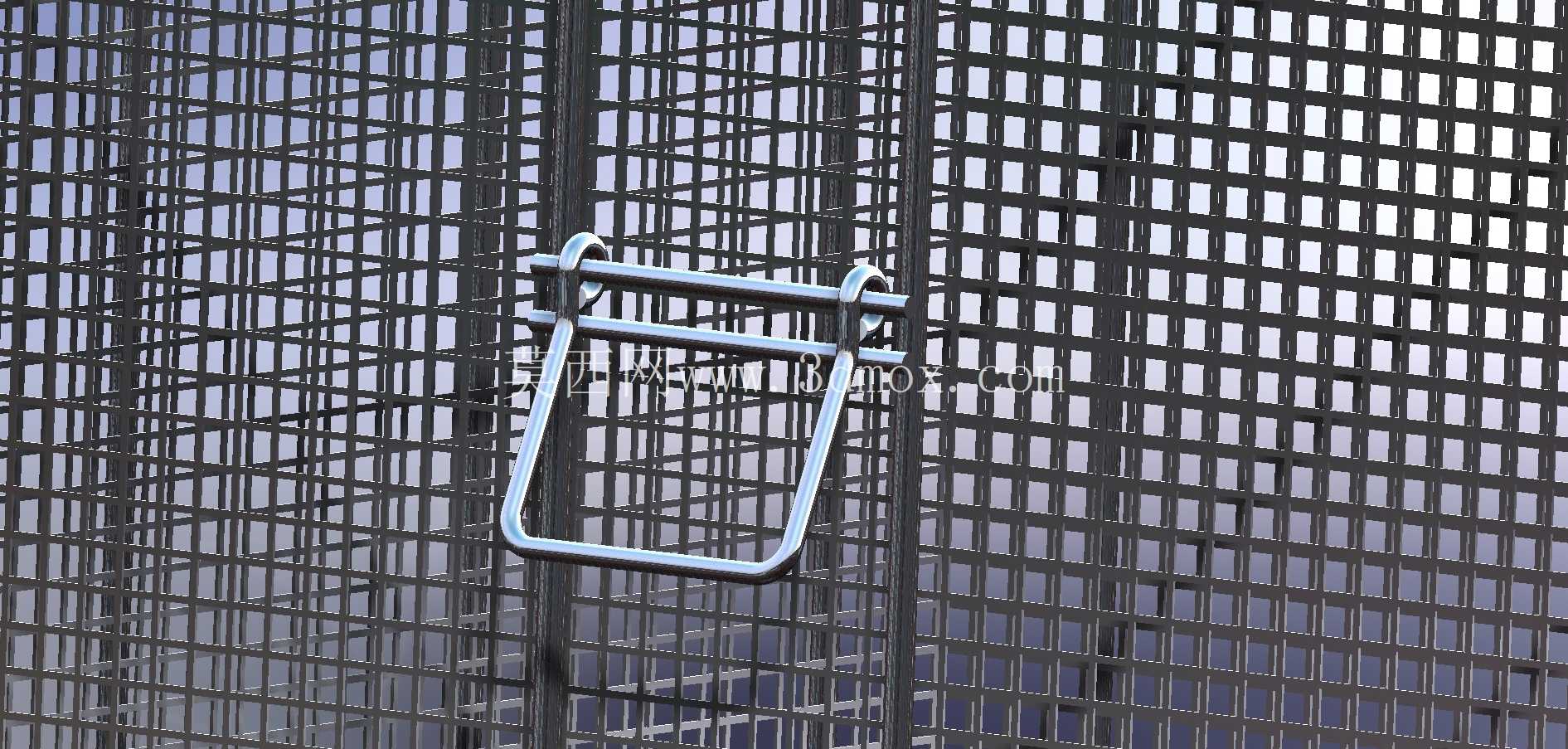

设计过程中优先考虑了工况的耐腐蚀性需求，因为铝铸件清洗工序会用到弱碱性清洗液、酸性钝化剂，长期接触潮湿带腐蚀介质的环境，网篮的所有焊接点位都做了满焊处理，避免虚焊位置藏留清洗液造成局部锈蚀，网丝与框架的连接位置采用电阻焊工艺，每间隔固定间距设置焊接点，保证整体结构的抗形变能力，在满载铸件的情况下，即使通过辊道输送产生颠簸，网篮底部也不会出现凹陷变形。网篮的开门结构设置在侧面，采用插销式锁止结构，开关操作无需额外工具，操作人员在上下料时可以快速开合，锁止结构的凸起部分做了圆弧过渡，避免在流转过程中刮碰操作人员的手套或输送线的皮带。

从安装边界与适配性来看，这款网篮的外部尺寸完全适配行业通用的履带式清洗机、槽式超声波清洗机的料槽尺寸，放入清洗槽后，网篮与槽壁四周预留足够的水流循环间隙，不会遮挡清洗机的加热管与超声振子位置，保证清洗时槽内液体温度均匀、空化效果覆盖所有工件位置。底部的网面与框架底部预留了一定高度的支撑脚，当网篮放置在烘干工位的沥水架上时，底部留出的间隙可以让残留的清洗液快速滴落，不会在网篮底部积液造成烘干后工件表面出现水渍印。

在实际产线应用中，这类网篮除了用于清洗工序，还可以直接作为铸件的周转盛具使用，从清洗烘干完成后，直接连同网篮一起转运到去毛刺工位、终检工位，减少工件反复倒筐造成的磕碰伤，对于表面质量要求较高的外观类铝铸件，网丝的表面做了抛光处理，避免网丝的尖锐毛刺刮花工件表面。框架的承力设计经过载荷校核，满载状态下可以承受常规铝合金铸件的重量，长期使用不会出现框架开焊、网面下垂的问题，相比塑料周转筐，金属材质的网篮可以耐受清洗烘干环节的高温，不会出现老化变形问题，使用寿命更长，也不会因为清洗液的腐蚀产生塑化残留，影响铝铸件的表面处理质量。

考虑到不同工序的使用需求，网篮的整体重量控制在合理范围内，操作人员手动搬运时不会有过大的负重，同时框架上没有多余的凸起结构，多个空篮可以嵌套堆叠存放，减少车间暂存时的空间占用。网面的网格采用均匀排布的方形孔，相比菱形网孔，方形网孔的承力更均匀，工件放置时不会出现局部卡滞，冲洗时的水流通过性也更稳定，不会出现局部位置因为网孔遮挡造成清洗盲区。
