商用车空气干燥器三维结构设计模型

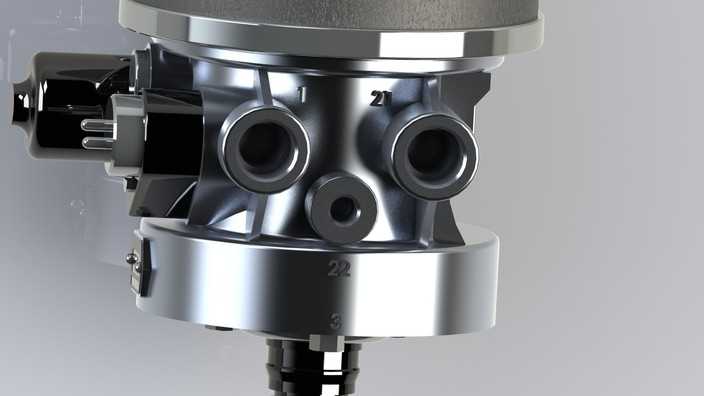

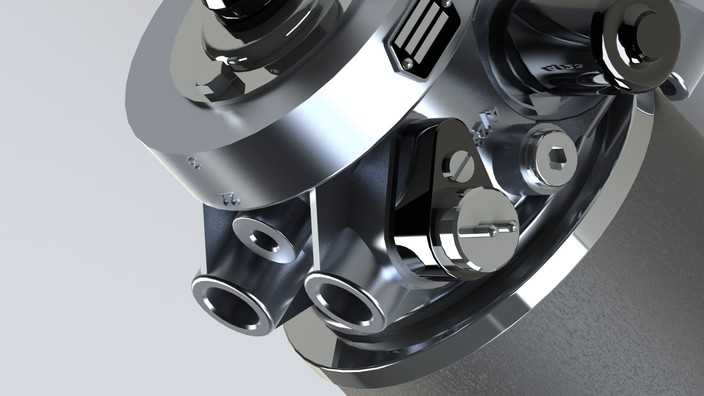

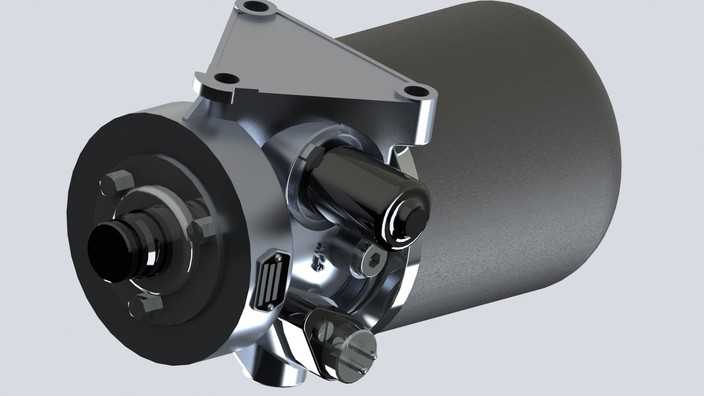

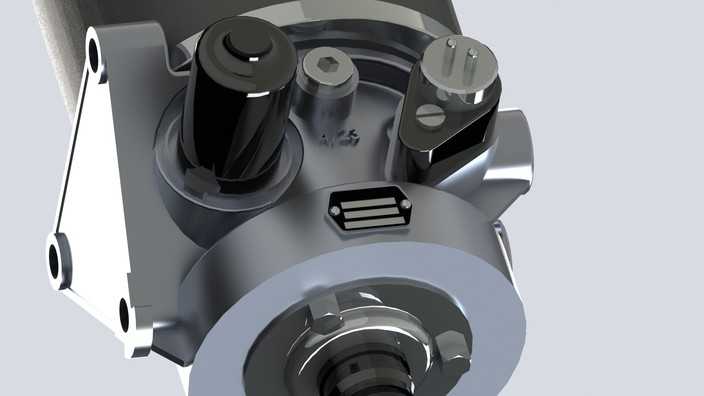

本模型为商用车气动系统配套的空气干燥器三维设计成果，建模阶段以实际车用干燥器的功能结构为核心依据，采用SolidWorks完成全参数化建模，对产品的每一处结构都做了精准还原。模型整体采用上下分层的结构布局，上部为圆柱形干燥罐体，建模时通过旋转凸台命令生成罐体基础轮廓，对罐体顶部的圆弧过渡面做了曲率连续处理，避免渲染时出现棱角生硬的问题，罐体外壳采用哑光深灰金属材质，通过调整材质的粗糙度、金属度参数，还原了铸铝壳体经喷塑处理后的真实质感，罐体下部的连接法兰做了等距阵列的安装孔位，孔位公差按照车用气动元件的装配标准设置，可直接用于后续的装配干涉校验。下部的阀组集成模块是建模的核心部分，包含了调压阀、排气阀、多组气路接口，建模时对每一个接口的螺纹规格、接口朝向都做了1:1还原，金属阀件部分采用抛光镀铬材质，通过添加环境反射贴图，还原了金属机加工表面的高光质感，侧面的调节旋钮做了防滑滚花结构，通过圆周阵列命令生成均匀的滚花纹理，细节还原度完全满足产品展示、结构验证的需求。渲染阶段采用工作室三点布光方案，主光源从模型侧上方45度角投射，勾勒出罐体的圆柱轮廓，辅光源补充阀组部分的暗部细节，避免金属接口部分出现死黑区域，背景采用浅灰色纯色背景，突出产品本身的结构特征，同时添加了柔和的地面阴影，增强模型的空间立体感。设计思路上围绕车用空气干燥器的核心功能展开，在保证外观还原度的同时，对内部的干燥腔、滤芯安装位、气路通道都做了简化的结构表达，既可以用于商用车气动系统的原理演示，也可以作为汽配产品宣传的可视化素材，模型的所有特征均保留参数化设计历史，可根据不同车型的安装需求调整接口位置、罐体尺寸，具备较高的二次修改便利性，整体结构无破面、无重叠几何，可直接导入渲染软件生成宣传效果图，也可导出为通用格式用于装配仿真、3D打印样件验证等场景。
