带开槽胀紧结构的杆端塞结构设计

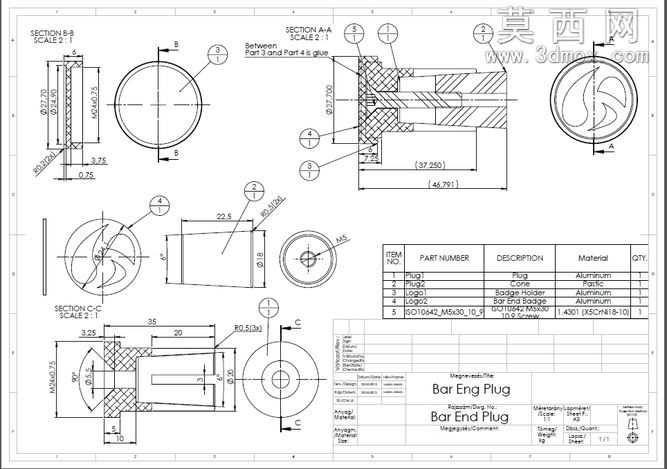

本次杆端塞的三维建模采用SolidWorks完成全参数化设计，所有尺寸均设置为可驱动变量，方便后续根据不同管径、安装需求快速调整参数生成适配规格，无需重复建模。建模过程遵循机械零件设计的逻辑顺序，首先以前视基准面绘制塞体主体的回转轮廓草图，通过凸台拉伸生成带顶部法兰盘的圆柱基体，法兰盘的直径设计略大于杆端内孔直径，起到轴向限位作用，避免塞体过度塞入管腔内部。随后在塞体圆柱段绘制轴向开槽的切除草图，通过拉伸切除生成三道均匀分布的轴向通槽，槽宽根据塞体的弹性变形量计算设定，保证塞体塞入管腔时开槽部位能够产生均匀的径向收缩变形，适配一定公差范围内的内孔尺寸，同时塞入后依靠自身弹性回胀撑紧管壁，实现无额外紧固件的可靠固定。塞体下端的阻尼段单独建模，采用包覆特征生成表面的细密防滑纹理，该部分设计为磨砂质感的阻尼结构，既可以增大与管壁的摩擦力提升防脱性能，也能在安装时提供握持摩擦力，方便手动按压塞入到位。材质配置上，塞体主体金属段赋予抛光不锈钢材质，调整金属材质的反射粗糙度、环境光遮蔽参数，还原金属零件表面的细腻光泽与边缘高光效果；下端阻尼段赋予硬质耐磨橡胶材质，调整材质的漫反射颜色为深炭黑色，添加细微的颗粒质感凹凸贴图，模拟橡胶磨砂表面的哑光质感，与金属段形成清晰的材质区分。渲染阶段采用三点布光方案，主光源从侧上方45度角打光，突出塞体的圆柱轮廓与开槽的结构立体感，辅光源从另一侧补光消除暗部死黑，背光源勾勒零件边缘轮廓，添加柔和的地面阴影提升真实感，最终渲染图清晰展现了杆端塞的整体结构、各部分材质差异与细节特征。该杆端塞的设计核心是依靠开槽结构的弹性变形实现胀紧固定，无需额外粘接或螺纹连接，安装便捷拆卸方便，适用于各类杆件、管腔端部的封堵、定位场景，参数化的建模方式也让该模型具备极高的修改复用性，可快速适配不同规格的使用需求。
