手动螺旋式肘节夹紧工装结构设计

　　在机加工、装配、焊接等离散制造场景中，工件的可靠定位夹紧是保证加工精度、装配一致性的核心前提，这类手动螺旋肘节夹紧机构，是中小批量生产、工装快换场景里应用极广的压紧执行构件。不同于气动、液压夹紧需要配套动力源、管路线路的部署，这款纯机械结构的夹紧件无需额外动力接入，依靠操作人员手动旋拧操作杆即可完成压紧与松脱动作，在无气源电源的野外维修工位、小型加工坊的零散工序、装配线的旁侧补装工位都能直接部署使用，不会受场地动力条件限制。

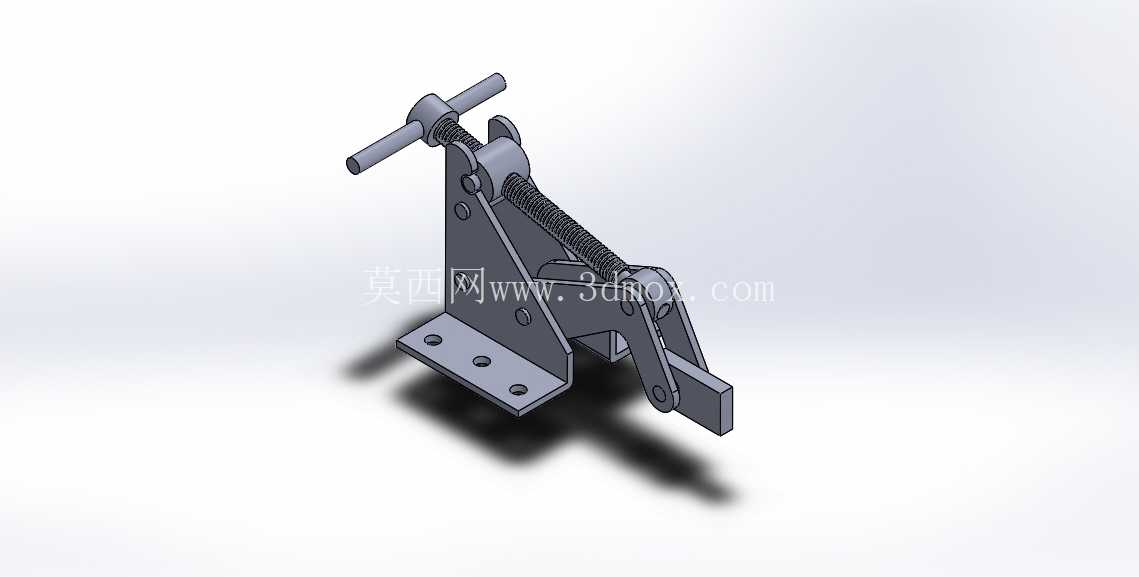

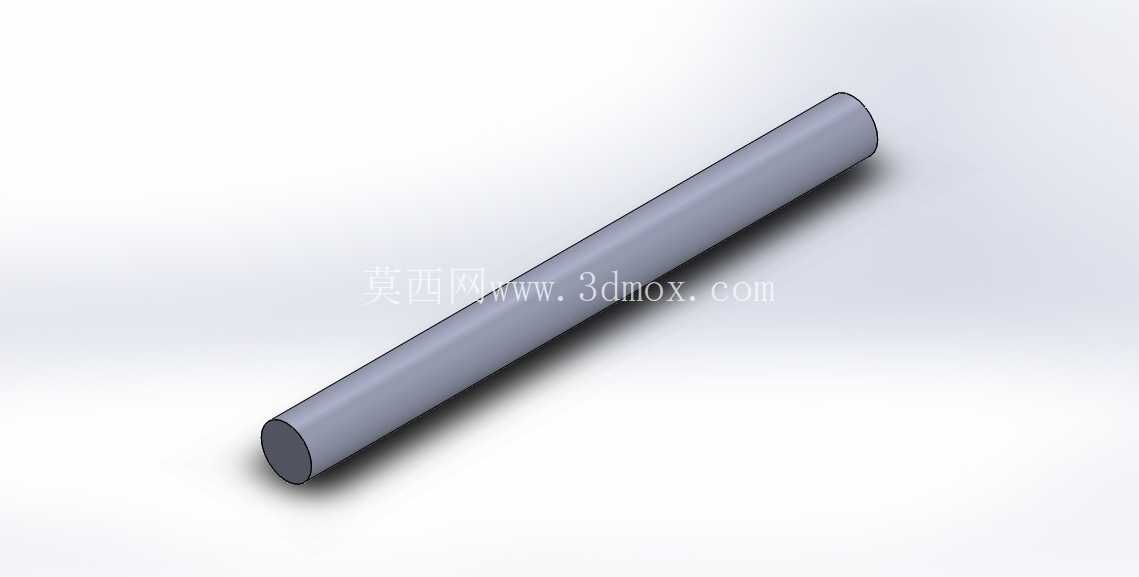

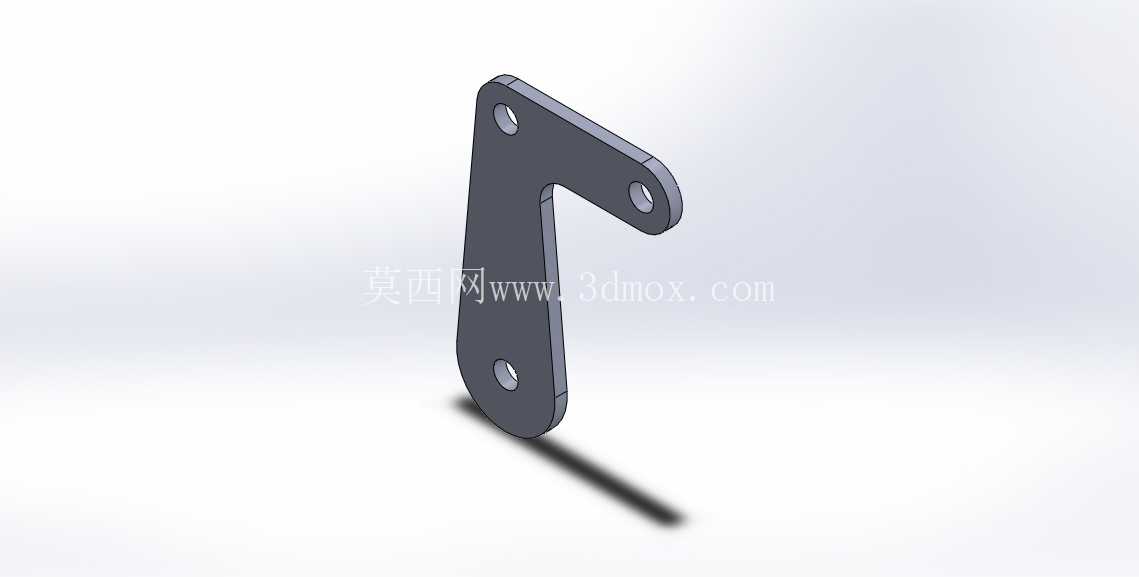

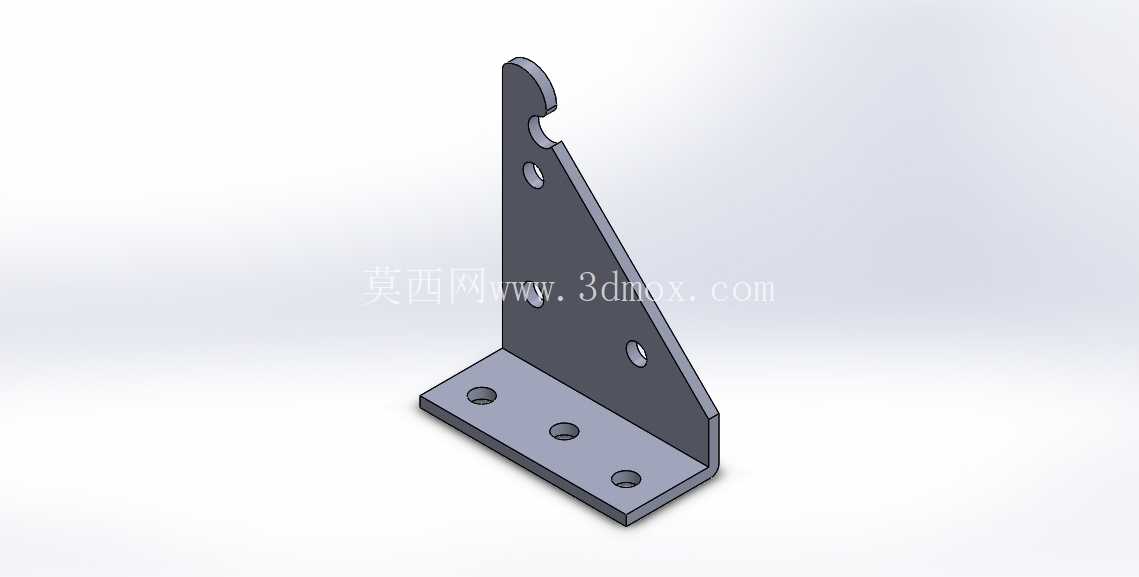

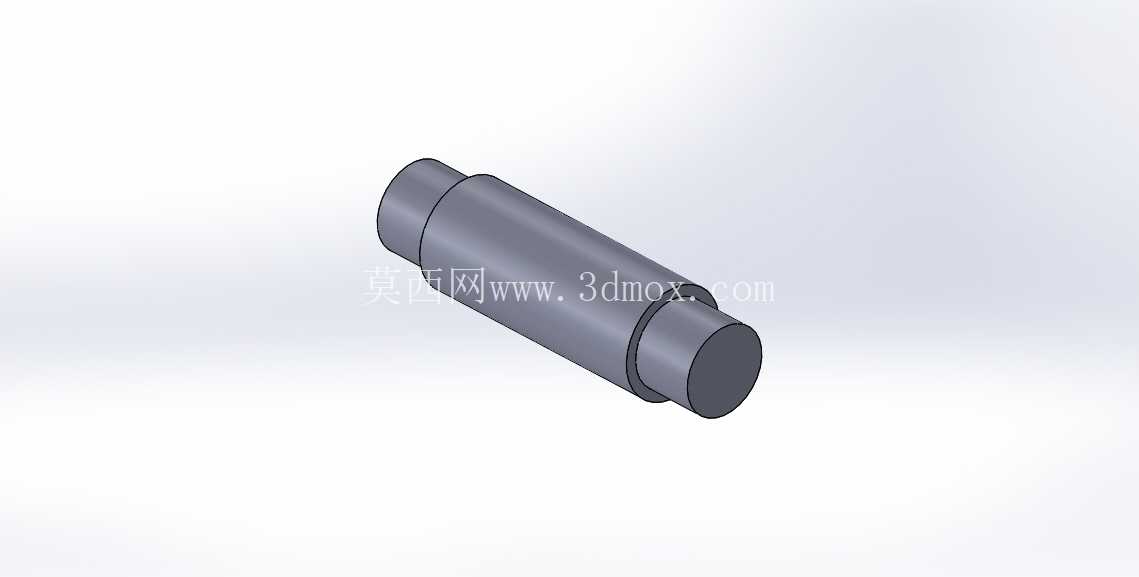

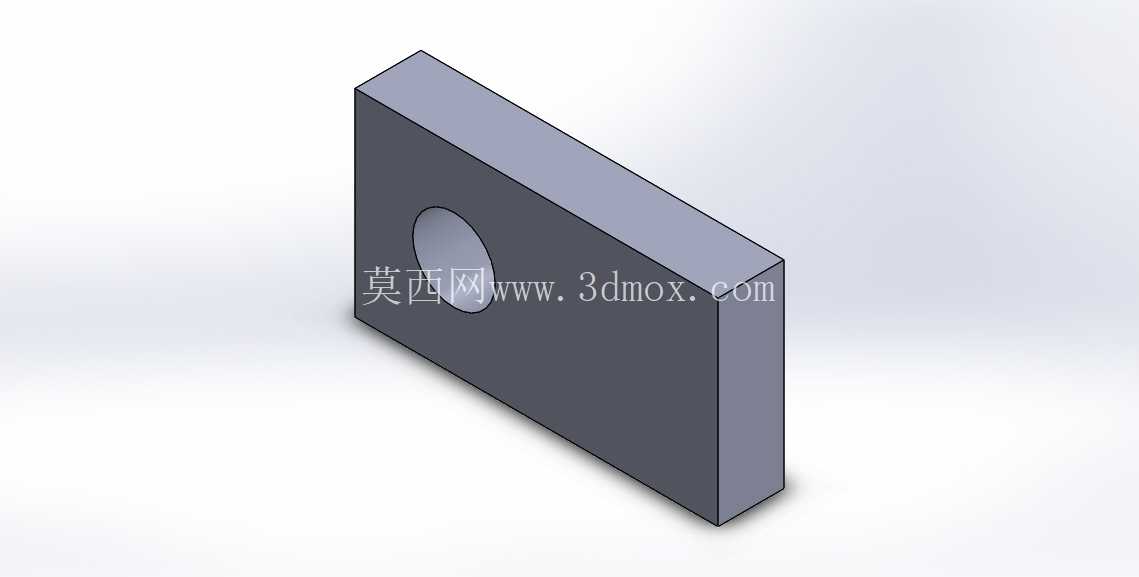

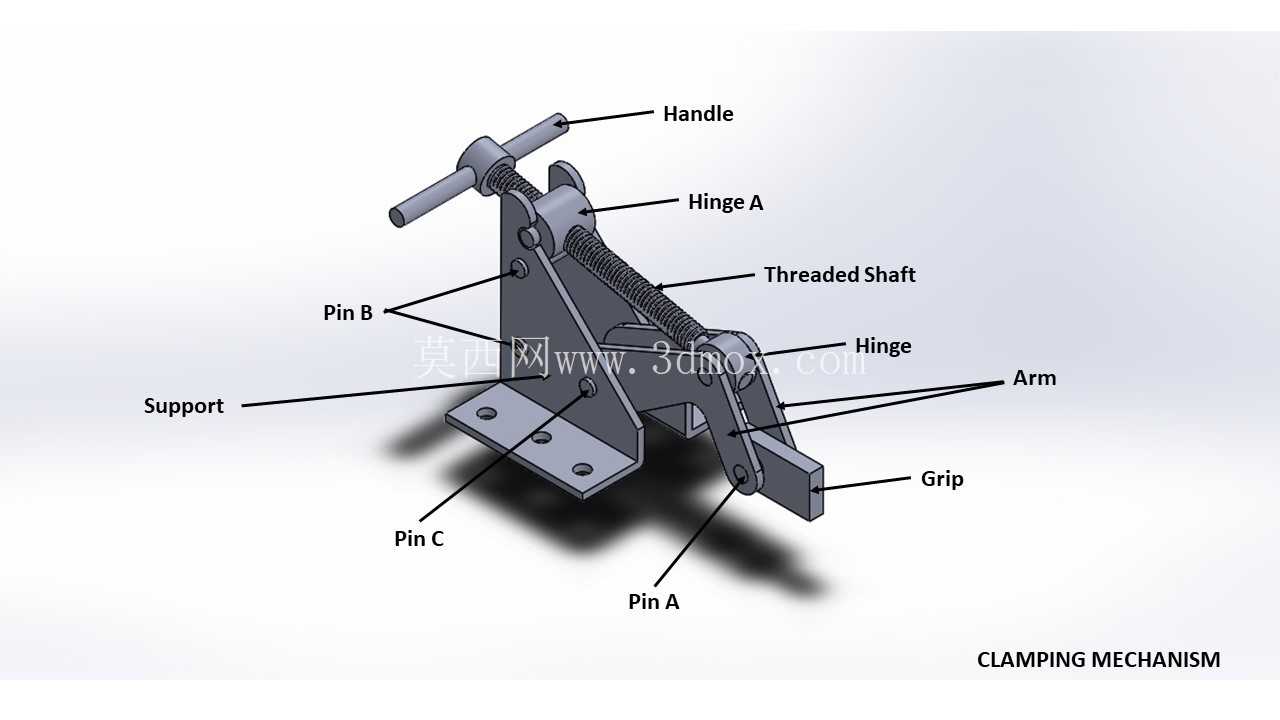

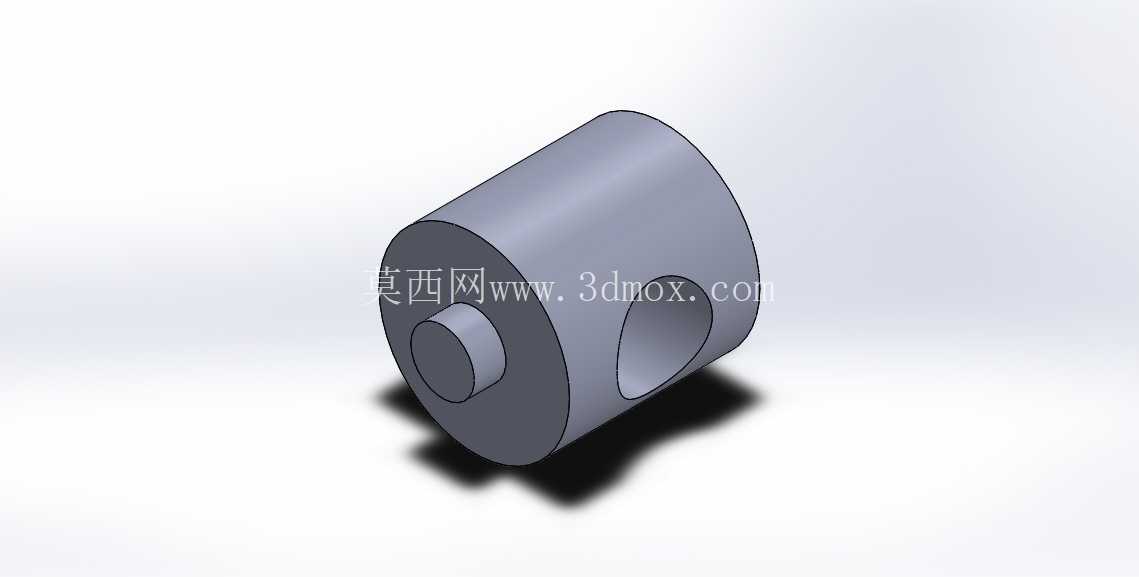

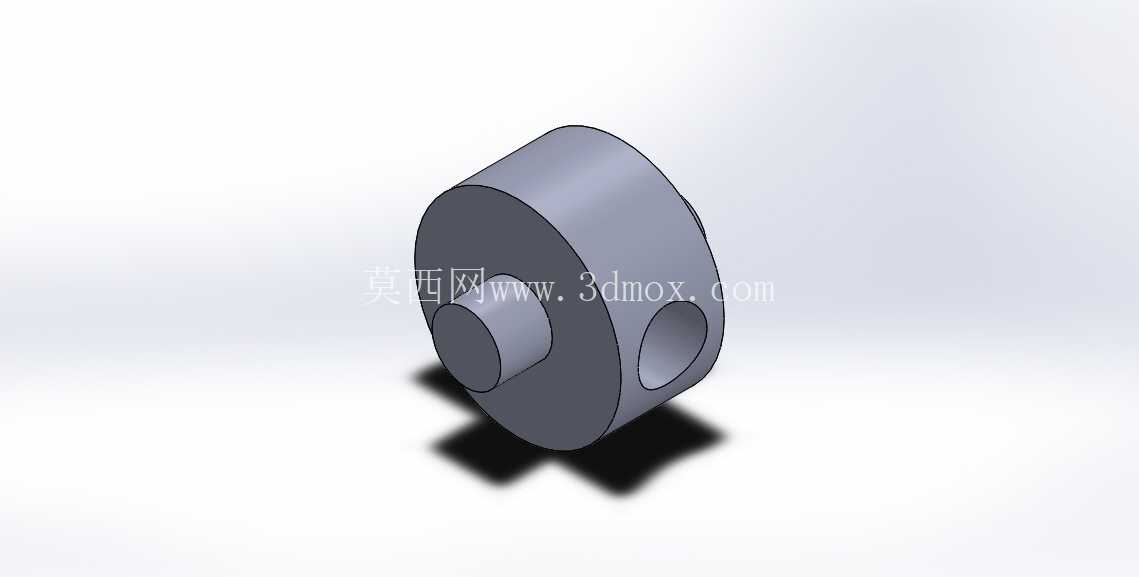

　　从结构逻辑来看，这套机构采用螺旋传动搭配肘节增力的组合设计，前端的T型操作杆连接传动螺杆，螺杆与滑动压块配合，将旋拧的回转运动转化为压块的直线进给，后端的连杆肘节结构在压紧到位时会进入力学死点位置，哪怕加工过程中存在切削振动、工件受力偏移，夹紧状态也不会自行松脱，能持续提供稳定的压紧力，避免工件窜动带来的尺寸超差、加工报废问题。安装层面，机构底部的安装底板开有四个对称布置的沉头固定孔，可直接通过螺栓固定在工装平台、夹具基座或者专用工位架上，安装孔的孔距经过标准化适配，能兼容多数通用工装平台的T型槽间距，不需要额外加工过渡转接板就能完成固定；整体结构的外伸压紧臂长度控制在合理范围，不会过度占用工位操作空间，压头位置距离安装底板的垂直高度可通过螺杆进给量调整，能适配不同厚度的工件装夹需求，从几毫米厚的钣金冲压件到几十毫米厚的机加工毛坯块，都能通过调整旋紧行程找到合适的压紧位置。

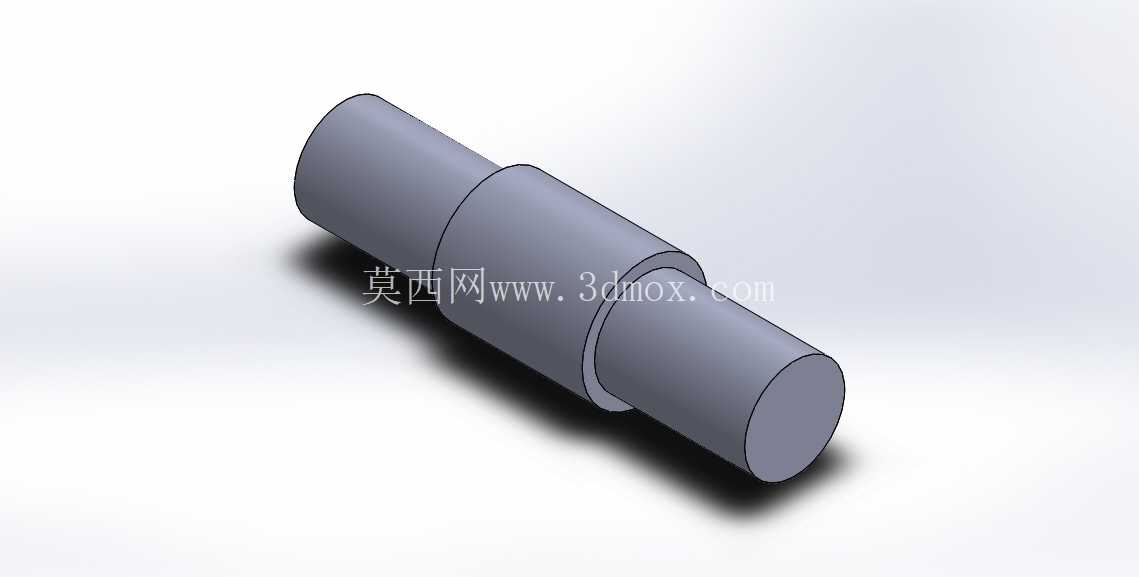

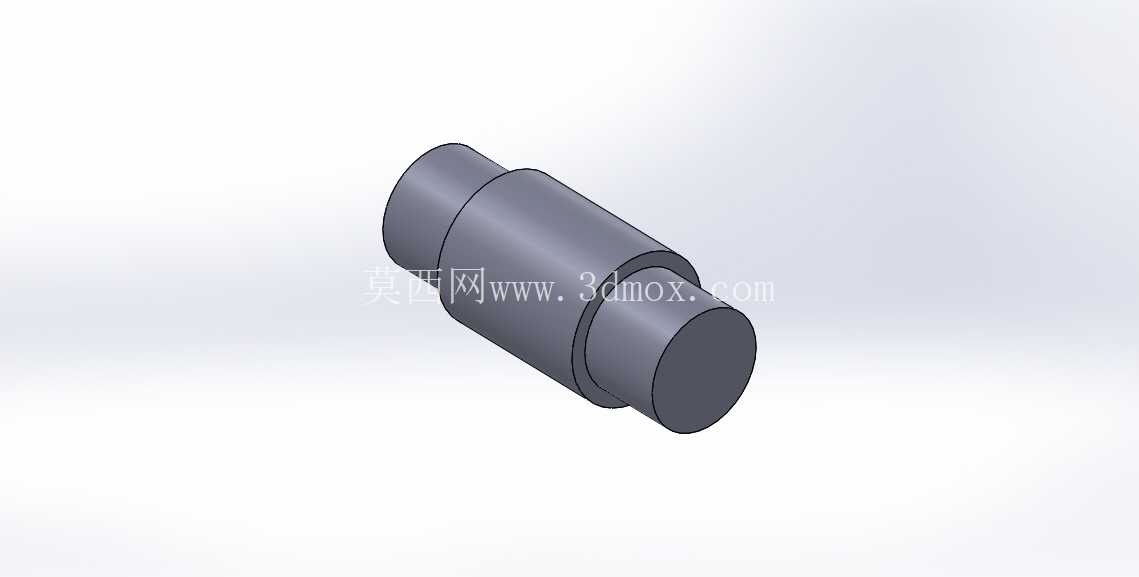

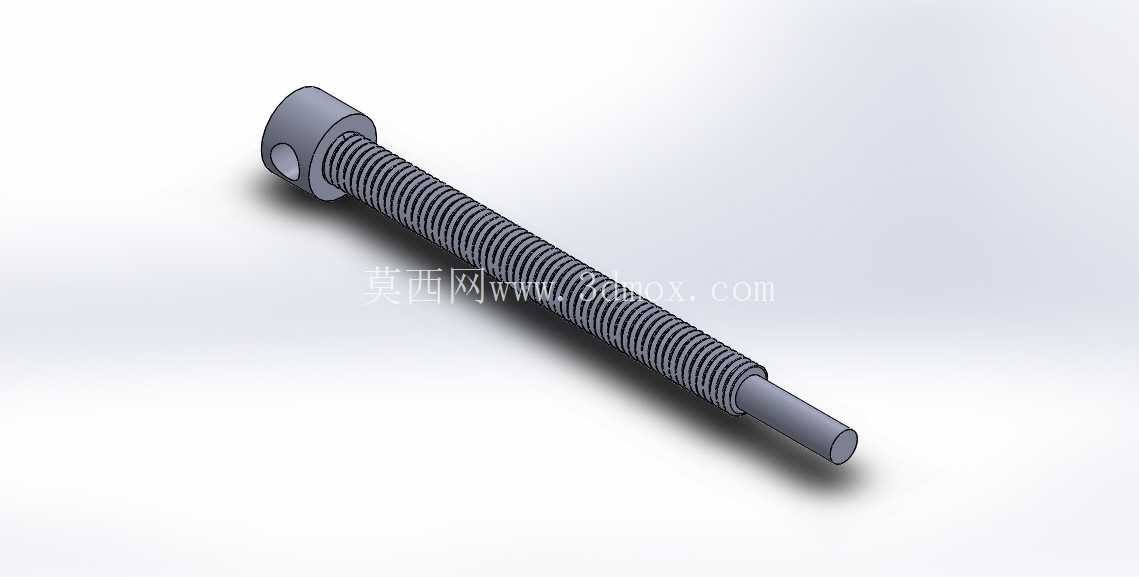

　　设计过程中，各铰接位置都预留了足够的转动间隙，同时做了耐磨衬套的结构预留，长期反复开合使用也不会出现铰接点卡滞、磨损松旷的问题；螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的传动效率和轴向承载能力，反复旋拧也不容易出现滑牙失效，操作杆的长度经过力臂优化，操作人员不需要施加过大的手动力就能输出足够的压紧力，长时间重复操作也不容易产生作业疲劳。实际使用时，这套夹紧机构可单独作为单点压紧单元使用，也可以多套组合布置在工装基板上，完成异形工件、长条形工件的多点同步压紧，比如在型材焊接工序中，可沿焊缝两侧布置多套该机构，将待焊接的型材件牢牢压在焊接定位靠模上，避免焊接热变形导致的工件错位；在小型零件的铣削、钻削工序中，可将其安装在机床工作台面上，替代复杂的专用夹具完成工件的快速装夹，大幅缩短工装准备的时间成本。

　　结构的运动部件都做了安全间隙设计，操作过程中不会出现夹手的风险，外露的传动螺纹可定期涂抹润滑脂维护，就能长期保持顺畅的操作手感，整体没有易损的电子、液压元件，日常维护成本极低，适合作为通用工装配件储备在生产车间的工具库中，应对各类临时装夹、小批量生产的夹紧需求。
