公共场所双枪立式电动汽车充电设备

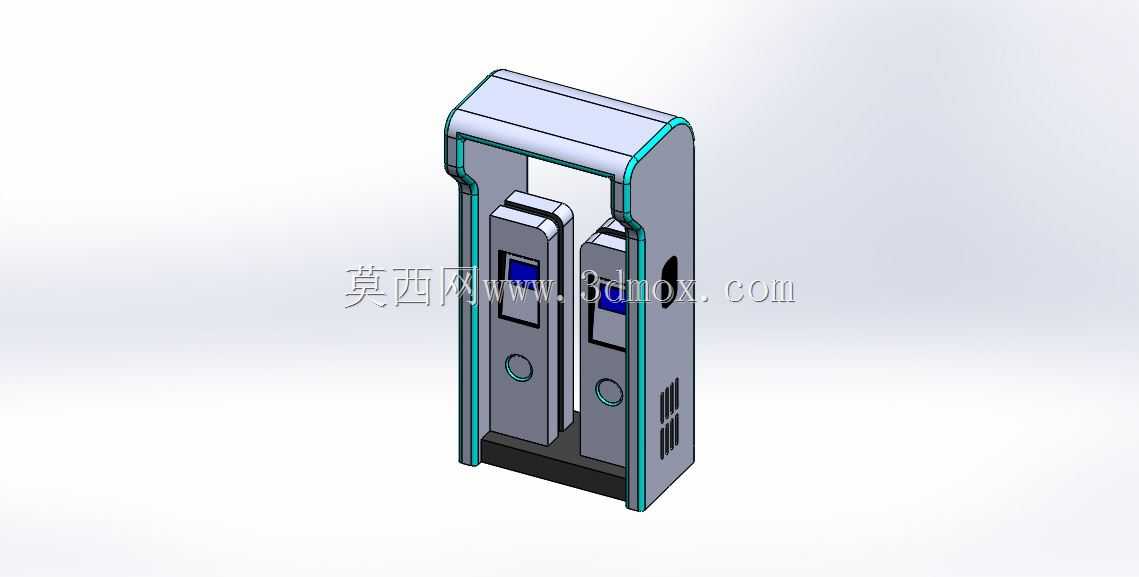

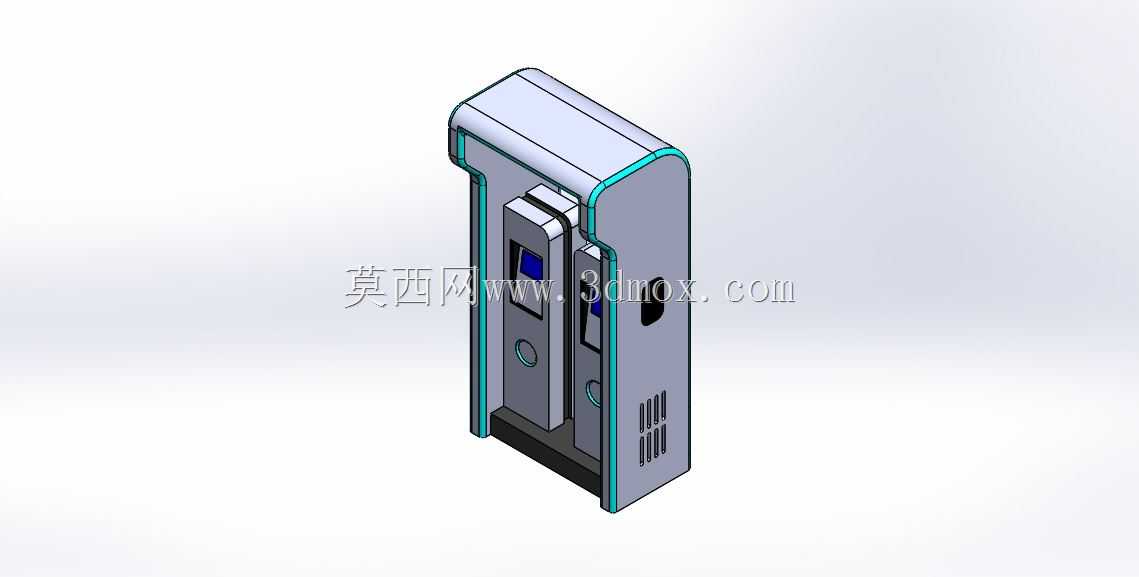

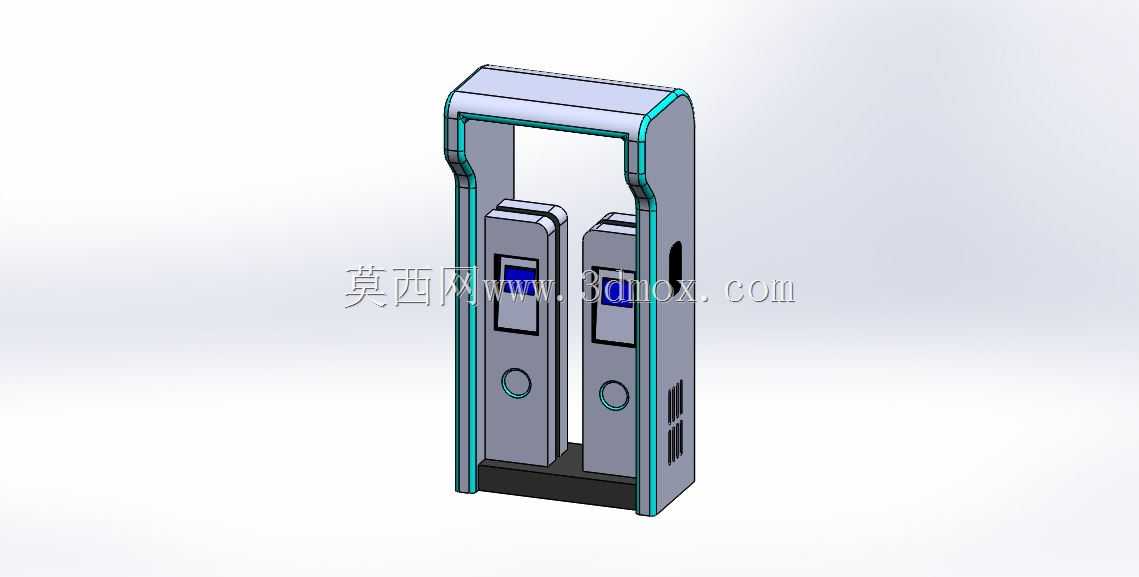

这款双枪立式充电设备的结构设计，首先锚定公共露天场景的使用边界，整体采用落地式一体化框架，主体立柱与双充电枪舱采用嵌套式装配结构，外轮廓做了圆弧导角处理，避免公共场景下人员磕碰的安全隐患。设备底部预留了混凝土基础安装的固定孔位，安装时需匹配场地硬化地面的预埋管线位置，进线孔设置在底座后侧，可直接对接地下敷设的强电管线与通讯线路，无需额外在设备外部布设明线，兼顾场地整洁度与线路防护要求。从功能布局来看，双充电终端采用对称式排布在主框架内侧，每个终端独立配置人机交互屏、充电枪挂座、急停按钮与状态指示灯，可同时满足两台电动汽车的充电需求，交互区域的高度设置符合成年人站立操作的人体工程学范围，无需弯腰或抬手过高即可完成扫码、启停、参数查看等操作。设备主框架顶部做了一体化的遮雨檐结构，可在小雨天气为操作区域与充电枪插接部位提供遮挡，减少雨水渗入带来的电气安全风险，外壳钣金件采用折弯一体成型工艺，拼接缝隙控制在防水密封要求范围内，适配户外长期使用的耐候需求。设计过程中充分考虑公共场景的使用损耗问题，充电枪挂座采用耐磨工程材质，带有自动复位的卡扣结构，充电完成后枪头可自动卡紧固定，避免枪头垂落磕碰地面造成损坏；设备侧面预留了散热格栅的安装位，内部电气舱与外部交互区域做了物理隔离，既保证充电模块工作时的散热通风，又避免无关人员触碰内部带电部件。设备整体占地宽度控制在公共场地非机动停车区与充电车位的合理间距范围内，不会占用过多人行通道空间，安装时可根据场地车位排布，选择单台布设或多台成排布设的方式，成排布设时设备侧面预留的检修门可完全打开，不影响相邻设备的正常使用。从结构细节来看，设备的外观装饰条采用嵌入式安装，与外框齐平无突出棱角，既提升设备的识别度，也避免长期使用后装饰条起翘脱落；底部底座做了加高处理，可防止场地积水倒灌进入设备内部，适配部分易积水的露天停车场场景。
