钻床用螺旋压紧式机用虎钳结构

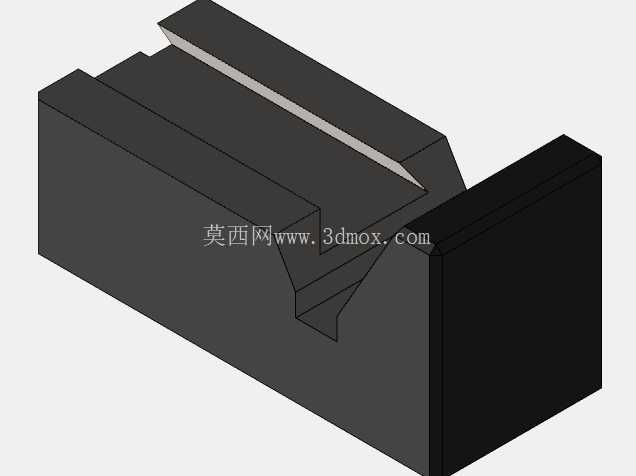

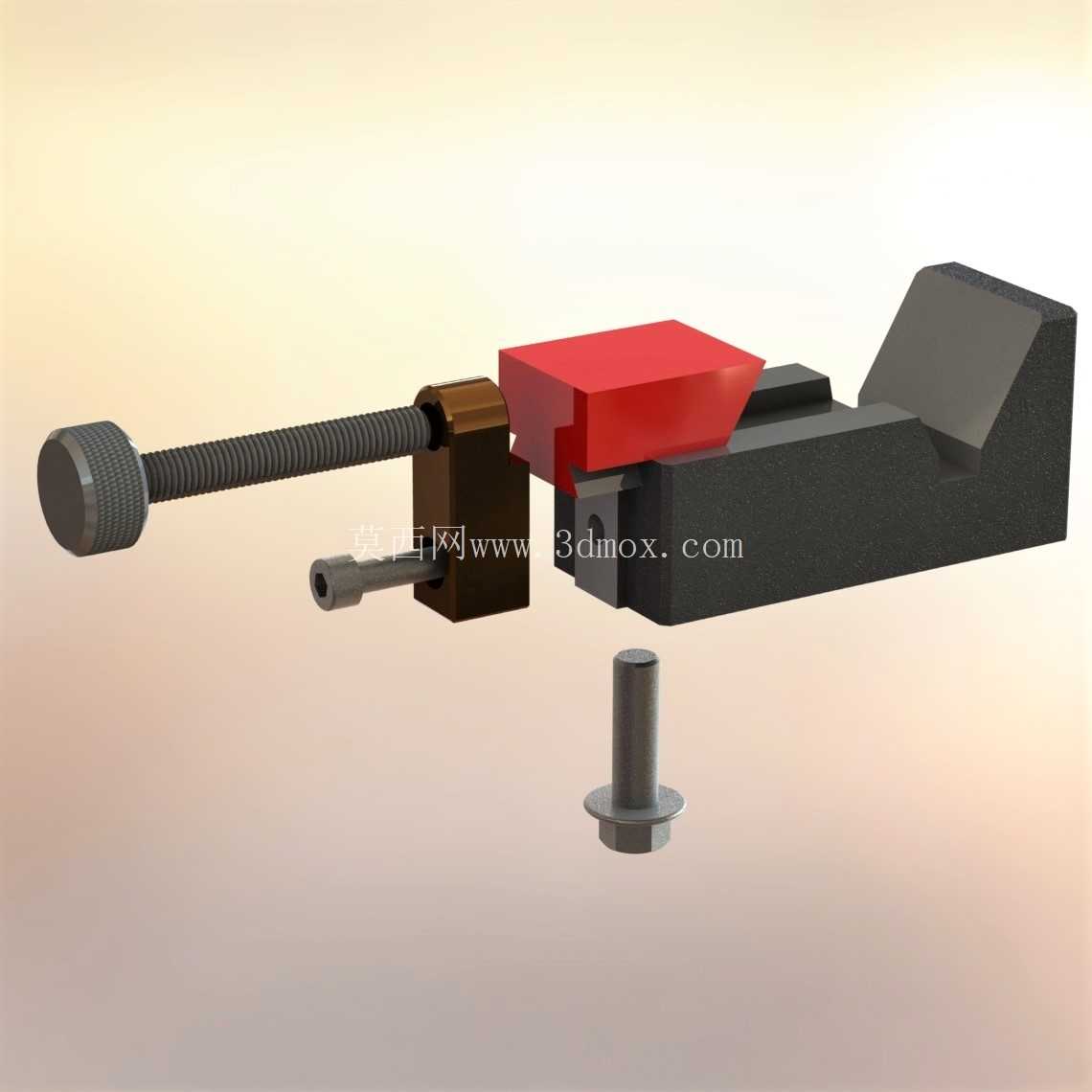

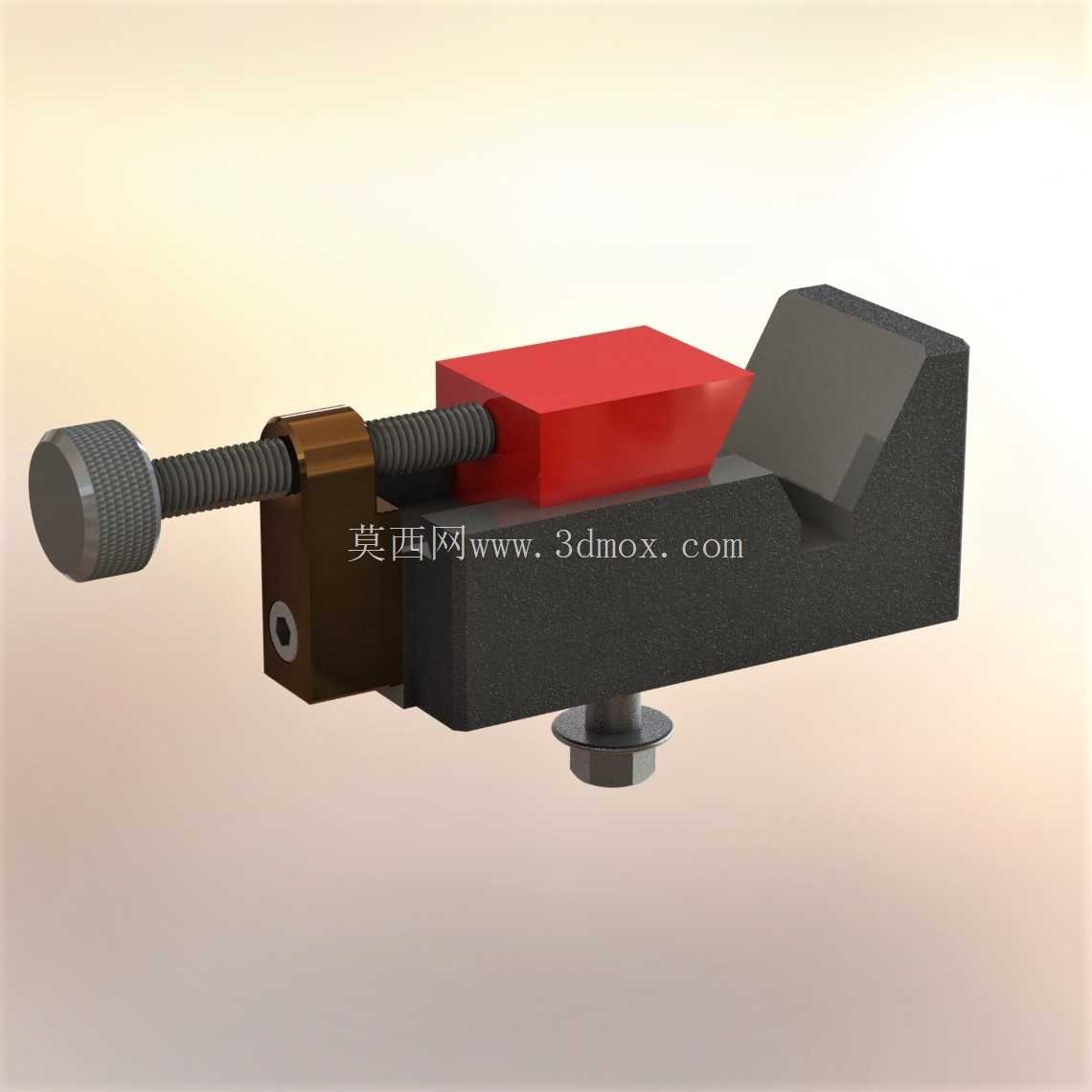

　　这款螺旋压紧式夹持机构，主要适配台式钻床、立式钻床的工位装夹需求，在小型零件钻孔、扩孔、铰孔工序中承担工件定位与压紧功能，相比普通台虎钳，它的底部设置了单螺栓锁紧结构，可直接固定在钻床工作台的T型槽上，安装时无需额外制作过渡连接板，能快速调整夹持工位的角度与位置，适配钻床加工时多工位孔系的加工需求。从结构设计逻辑来看，整体采用固定钳身与活动钳身分体式布局，固定钳身承担主要的承载与安装基准功能，底部的锁紧螺栓轴线与钳身底面垂直，锁紧后钳身与工作台面的平行度可控制在0.02mm以内，避免钻孔时出现工件偏移导致的孔位超差。

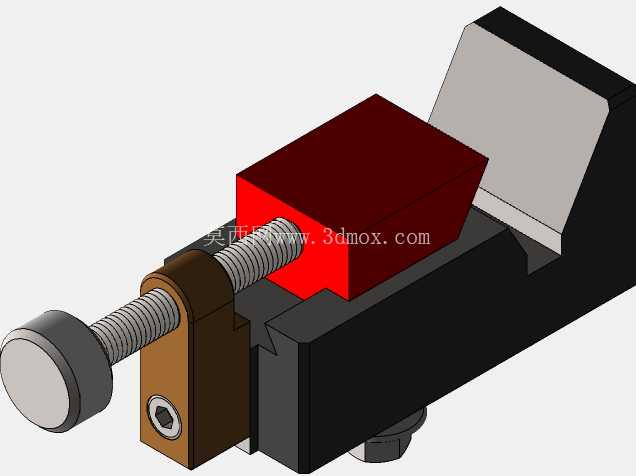

　　活动钳身的进给依靠梯形螺纹副实现，丝杠端部设置滚花手轮，手轮的滚花间距与深度符合手动操作的人机工程要求，单手即可完成夹紧与松开动作，梯形螺纹的导程设置为4mm，既保证了足够的夹紧行程，又能在夹紧时提供足够的机械增益，手动施加10N的手轮转动力即可输出超过2kN的夹紧力，足以应对普通碳钢、铝合金、工程塑料等常见钻削加工材料的装夹需求，不会因钻削轴向力导致工件窜动。钳口部分采用90度直角定位面，固定钳口与活动钳口的贴合面做了平面度处理，表面粗糙度控制在Ra1.6以内，装夹矩形工件时可保证定位基准与钻床主轴的垂直度，针对异形工件的装夹需求，钳口未做齿形防滑处理，可根据加工需求自行更换软钳口或者定制异形钳口镶块，拓展装夹适配范围。

　　丝杠与活动钳身的连接部位采用开口铜套锁紧结构，长期使用出现磨损间隙后，可通过调整铜套的压紧量消除传动间隙，避免进给时出现空行程，提升装夹的定位精度。整体结构的外形尺寸控制紧凑，钳身总长度在200mm左右，最大开口量可达80mm，可夹持的工件最大高度为60mm，完全覆盖小型钻床加工的常见工件尺寸范围，不会因结构过大占用过多工作台空间，也不会因尺寸过小无法满足常规零件的装夹需求。在实际加工场景中，这类工装常配合钻床的深度定位机构使用，加工盲孔、台阶孔时，工件装夹完成后无需重复找正，可直接进行批量零件的加工，相比手持工件钻孔或者用压板螺栓直接压紧工件，装夹效率提升60%以上，同时能避免钻削过程中工件飞出的安全隐患。

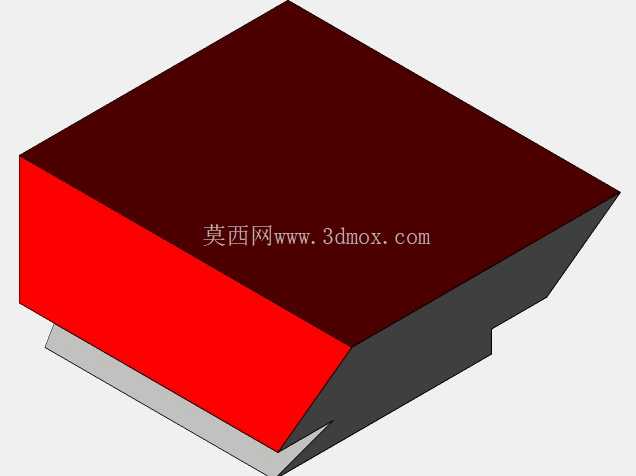

　　结构设计上没有多余的冗余部件，所有受力部件都经过应力校核，固定钳身采用整体式铸铁结构，具备足够的刚性，钻削过程中不会出现共振导致的孔壁粗糙度超差问题，丝杠采用45号钢调质处理，表面硬度达到HRC28-32，长期使用不会出现螺纹磨损变形，延长工装的整体使用寿命。安装边界方面，底部锁紧螺栓的直径为12mm，可适配国内绝大多数台式钻床、轻型立式钻床的工作台T型槽尺寸，安装时只需将螺栓穿入T型槽，拧紧下方的锁紧螺母即可完成固定，拆卸时也只需松开螺母即可移动工位，无需对工作台做任何改装。钳身的导向部位采用矩形导轨结构，活动钳身沿固定钳身的导轨面滑动，导轨间隙可通过侧面的紧定螺钉调整，长期使用磨损后可重新调整间隙，保证活动钳身移动时的直线度，避免钳口上翘导致的装夹倾斜问题。夹紧块与丝杠的连接部位设置了推力轴承，夹紧时丝杠转动的摩擦力更小，操作手感更轻便，同时能承受夹紧时的轴向反作用力，避免丝杠端部出现变形。在实际生产场景中，这类工装除了用于钻床加工，也可临时用于轻型铣床、攻丝机的小型零件装夹，适配多工种的轻型装夹需求，是小型机加工工位必备的通用工装之一。
