灌木丛衬套拔出专用夹持提取工具

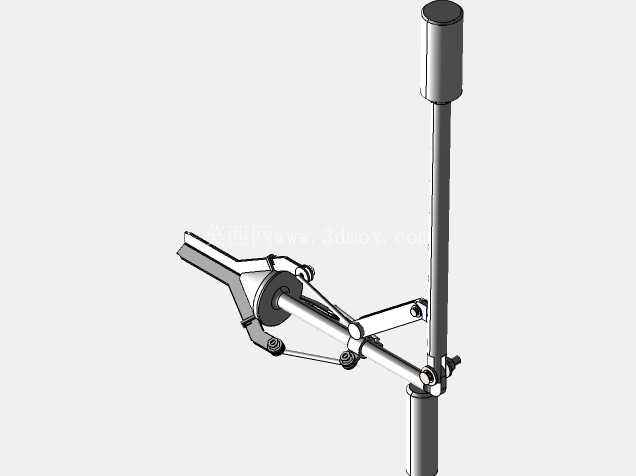

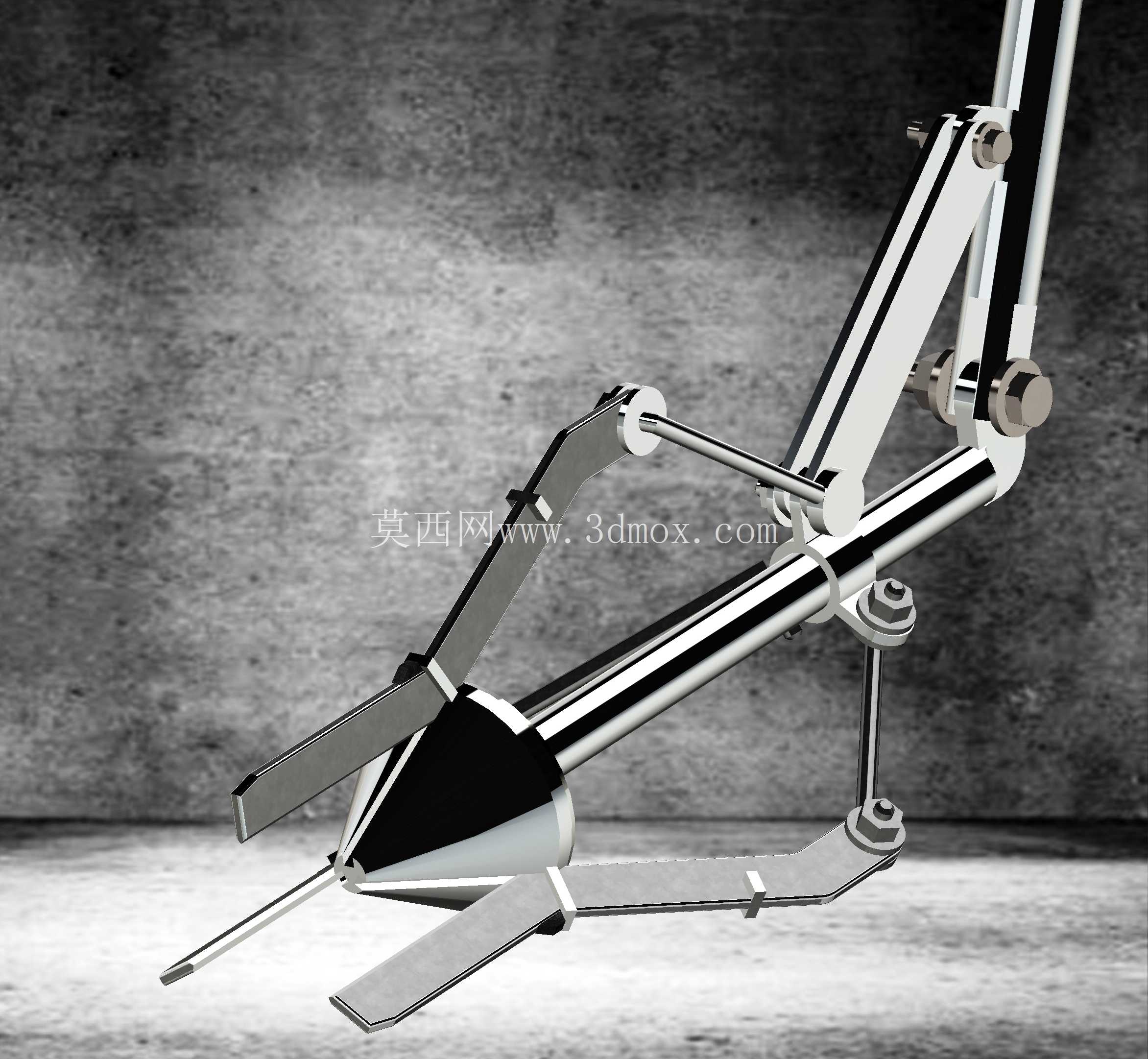

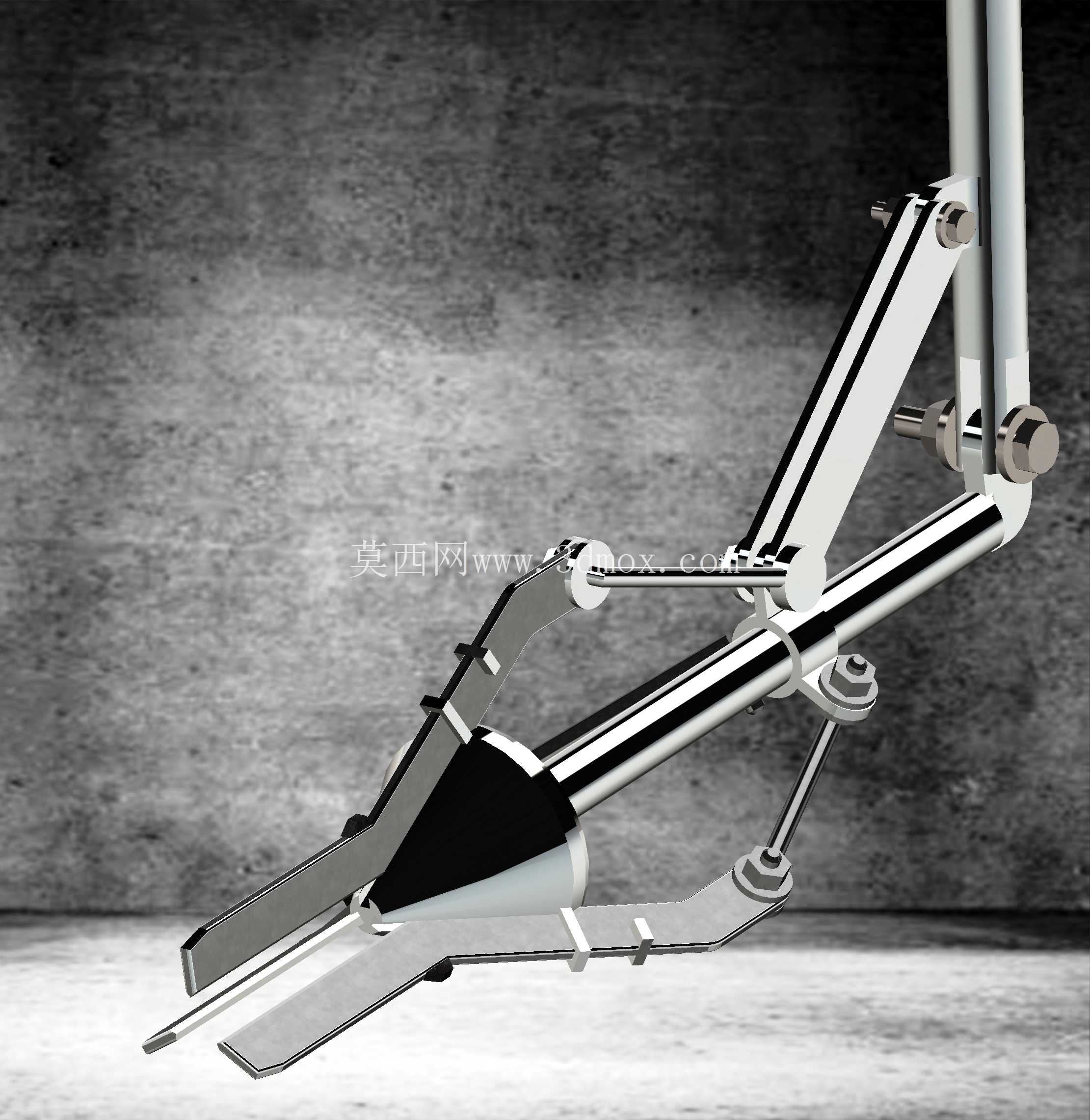

　　这款衬套提取夹持工具，核心应用场景集中在园林灌木养护、小型精密部件拆装、窄空间内嵌衬套更换作业中，日常作业里遇到灌木丛内部嵌装的衬套因锈蚀、过盈配合卡死无法取出的工况时，常规的撬棍、普通尖嘴钳要么受限于作业空间无法伸入，要么施力角度不对容易损伤衬套周边的灌木枝干或者配套安装基座，这款工具就是针对这类窄空间、受限施力角度的拔取需求设计的。从功能特性上看，它采用多连杆铰接的力放大结构，前端的两个夹爪做了差异化的刃口设计，一侧是平直的薄型插片，可以顺着衬套与安装孔的缝隙插入定位，另一侧是带防滑齿的弧形夹面，插入后捏合后部的握持端，连杆结构会把手部的握力放大数倍传递到前端夹爪，牢牢抱紧衬套的外露端面或者内壁，同时沿杆身方向施加轴向拉力就能平稳把衬套从安装位拔出，不会出现普通钳子夹偏、打滑导致衬套碎裂或者安装孔刮伤的问题。

　　设计思路上，整个结构没有采用复杂的弹性元件或者液压组件，全部靠金属板材冲压成型后铰接装配，所有铰接点都做了翻边衬套强化，反复开合使用也不会出现铰接孔磨损松旷的问题，杆身采用空心薄壁钢管制作，在保证整体刚性的前提下尽可能降低工具自重，长时间手持作业也不会产生明显的疲累感。前端夹爪的开合角度做了限位设计，最大张开距离适配直径6mm到18mm的常规小型衬套，夹爪闭合后最薄处厚度仅1.2mm，可以插入宽度1.5mm以上的安装缝隙，不需要提前对安装位做扩缝处理。

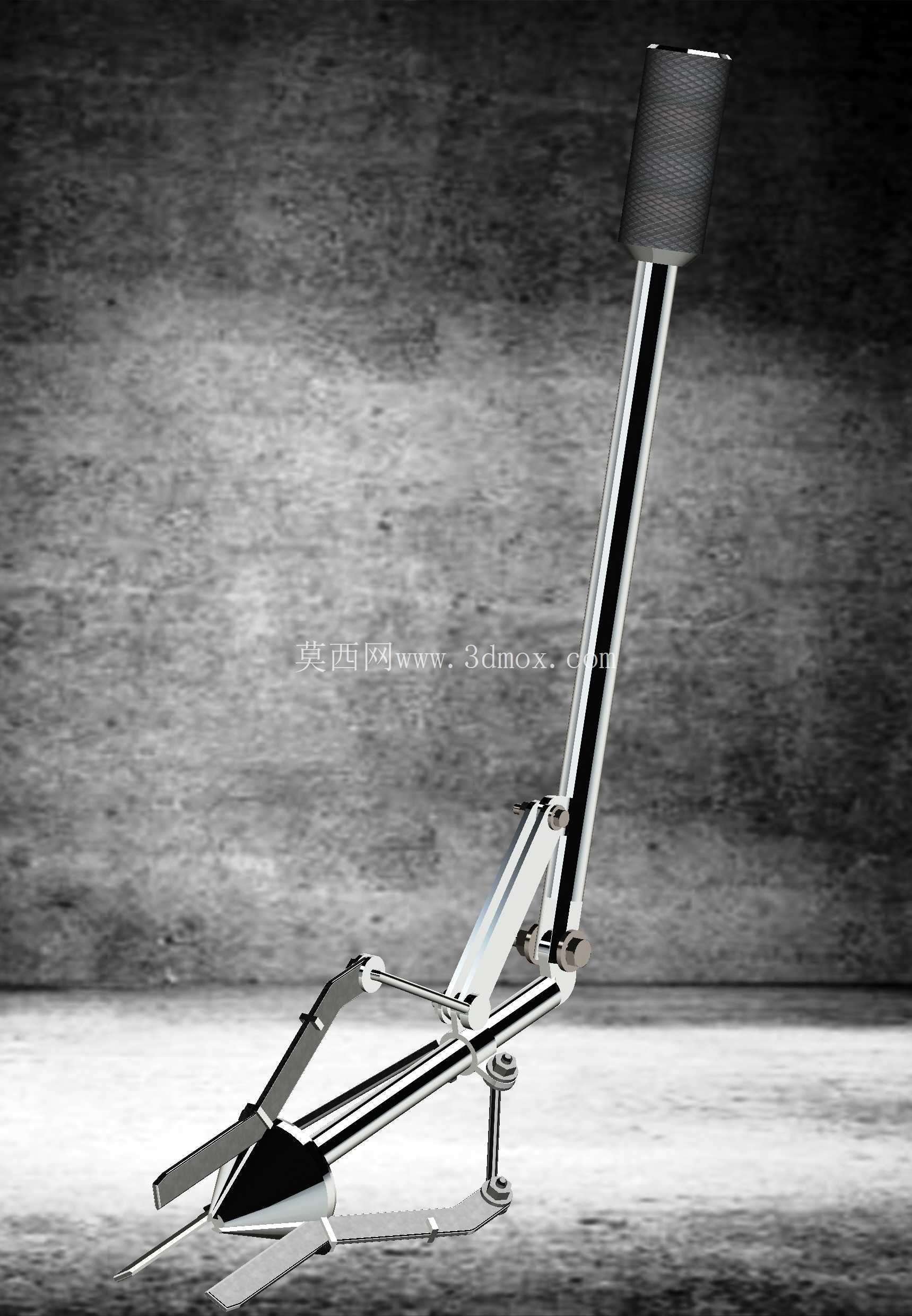

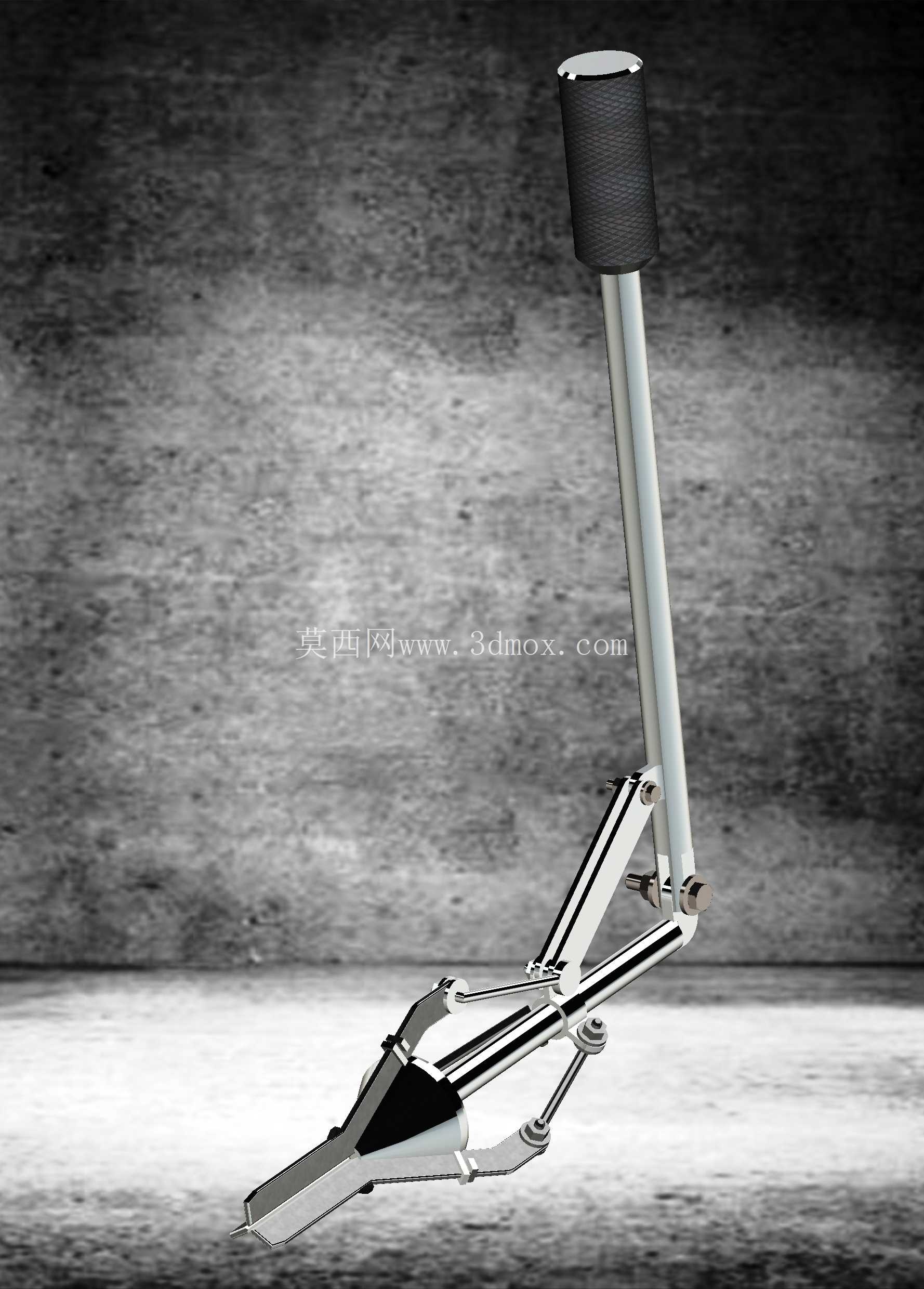

　　安装边界方面，工具整体长度控制在320mm，其中伸入作业区域的杆身长度为210mm，作业时只要操作端预留100mm以上的握持空间就能完成施力，夹爪部分的最大回转半径为35mm，在灌木丛这类枝桠交错的窄空间里，只要有直径40mm以上的操作通道就能把工具送到目标衬套位置，不会被周边枝桠卡滞。夹爪的夹持面做了淬火硬化处理，硬度达到HRC42-48，拔取过盈量在0.1mm以内的金属衬套时不会出现夹爪卷边、变形的问题，铰接销轴采用不锈钢材质，在户外潮湿的园林作业环境下也不容易生锈卡滞，日常维护只需要定期在铰接点滴少量润滑油就能保证开合顺畅。

　　不同于通用的拉马工具，这款工具的夹爪做了偏心夹持设计，抱紧衬套时的夹持力会随着轴向拉力的增大同步提升，拉力越大夹爪抱得越紧，完全避免拔取过程中夹爪滑脱的风险，杆身表面做了哑光镀铬处理，既不容易沾附泥土、植物汁液，清洁起来也很方便，户外作业后只需要用湿抹布擦拭就能去除表面污渍。针对灌木丛内部作业视线受阻的问题，夹爪与杆身的连接位置做了15度的倾角偏移，作业时手部握持端不会遮挡前端夹爪的视线，操作人员可以从侧面清楚观察到夹爪与衬套的对位情况，不需要反复试探调整位置。工具的握持端做了圆弧收边处理，没有尖锐的棱角，长时间捏合施力也不会硌手，两个握持臂之间预留了12mm的最小开合间隙，戴普通劳保手套操作也不会出现夹手的问题。在实际拆装作业中，遇到安装在设备内部、周边有其他零部件遮挡的小型衬套时，这款工具也能替代专用拉马完成拔取作业，不需要拆解周边的其他零部件，能大幅缩短维修拆装的作业时间，相比三爪拉马，它的夹爪厚度更薄，对安装缝隙的要求更低，很多三爪拉马无法伸入的窄小位置都能正常作业。整个结构没有易损件，所有铰接点都是可拆卸的销轴连接，如果某一个夹爪出现意外损坏，只需要敲出对应销轴更换夹爪就能继续使用，不需要整体报废更换，后期维护成本很低。
