棘轮防脱起重吊钩结构设计

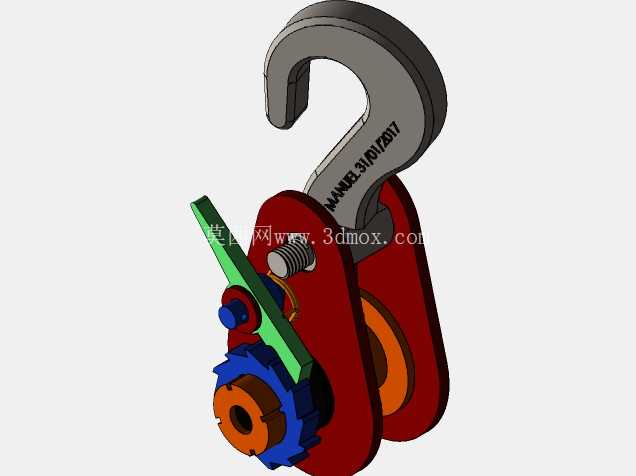

　　在车间物料转运、重型设备吊装、生产线工位上下料等常规起重作业场景里，吊钩作为吊重载荷与起重设备之间的核心传力部件，其防脱可靠性直接决定作业安全等级，传统吊钩的舌片式防脱结构长期受载荷冲击、吊索剐蹭后极易出现弹簧失效、舌片变形脱落的问题，容易引发吊索滑脱的安全隐患，这款带棘轮锁止的防脱起重吊钩，正是针对传统结构的痛点做的结构优化设计。从功能逻辑上看，这套结构没有采用传统的弹簧压合舌片，而是将棘轮棘爪的单向锁止逻辑集成到吊钩的防脱挡板上，当吊索从吊钩开口处卡入钩体内部后，绿色的防脱挡板会绕固定销轴转动到闭合位置，此时与挡板同轴联动的蓝色棘轮会被侧边的棘爪卡合，单向锁止的特性让挡板只能向吊钩内侧闭合、无法向外翻开，哪怕作业过程中吊索反复晃动撞击挡板，也不会出现挡板意外开启导致吊索脱出的情况，只有手动拨开棘爪解除棘轮锁止，才能转动挡板打开吊钩开口取放吊索，相比传统结构抗冲击能力提升明显，也不会因为弹簧疲劳出现防脱失效。

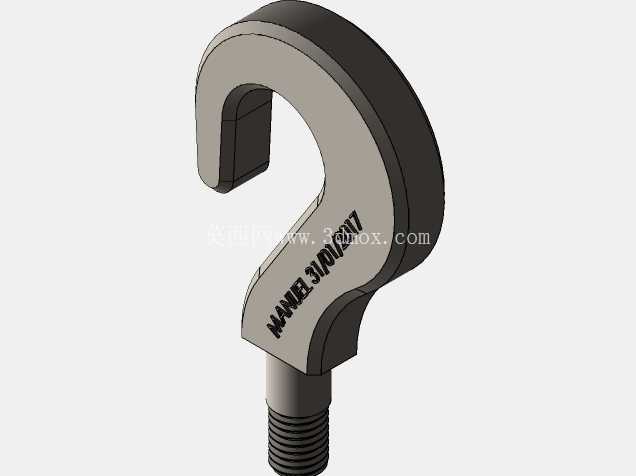

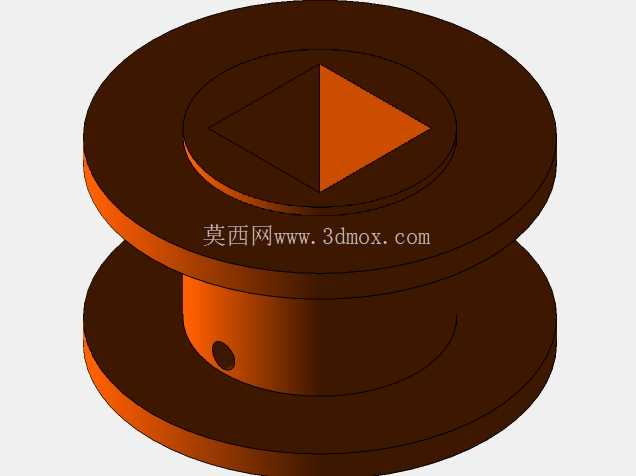

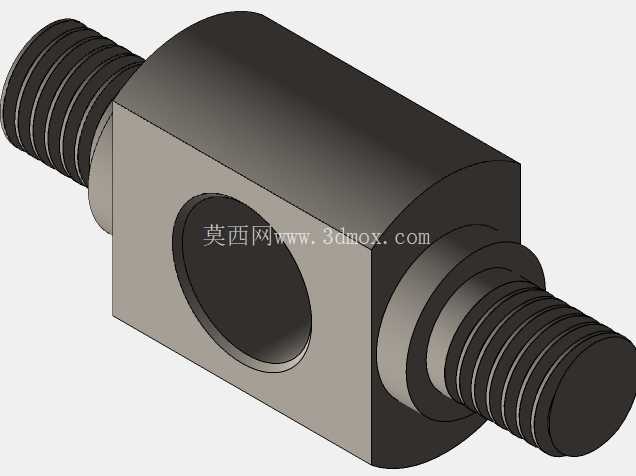

　　设计过程中首先要明确钩体的载荷边界，钩身采用整体式锻造结构的三维建模逻辑，钩头的弯曲曲率按照常规起重吊索的绳径匹配，避免曲率过小导致吊索弯折应力集中，钩身与下方滑轮架的连接采用销轴铰接，保证起吊过程中钩体可以随吊重重心自适应偏转，不会出现附加的扭转力矩。两侧的红色夹板是整个结构的安装基体，既要承载滑轮传递的吊重载荷，也要为棘轮、棘爪、防脱挡板提供安装定位的销轴孔位，建模时需要严格控制两侧夹板的同轴度，避免销轴安装后出现卡滞，影响棘轮棘爪的啮合精度。橙色的滑轮内嵌在夹板之间，轮槽尺寸匹配常用的钢丝绳直径，保证钢丝绳在滑轮槽内顺畅滑动，不会出现跳槽卡滞。

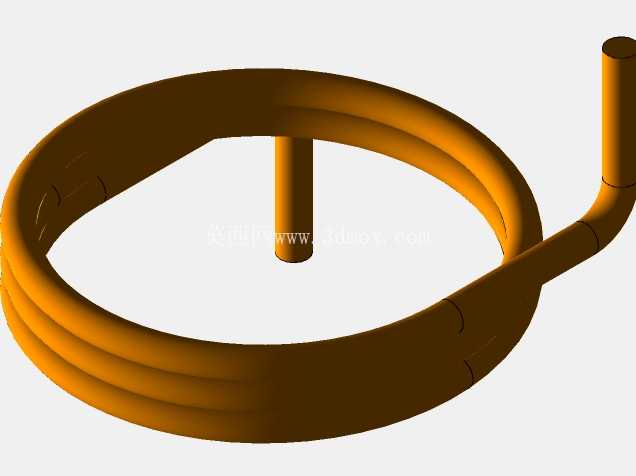

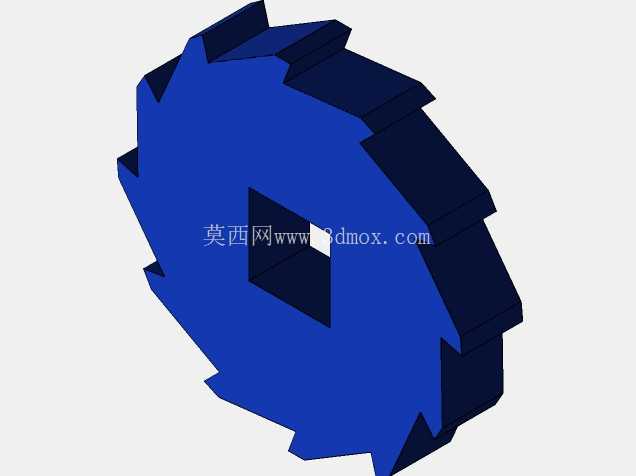

　　安装边界方面，整个吊钩组件的上部钩头可以直接挂接在起重葫芦、行车小车的吊环上，下部滑轮用于穿绕起重钢丝绳，整体结构的横向宽度控制在常规起重作业的空间范围内，不会因为增设棘轮机构导致整体尺寸过大，影响狭小空间内的吊装作业。结构细节上，棘爪的复位采用扭簧提供预紧力，保证棘爪始终贴合棘轮齿面，不会因为吊装过程中的振动导致棘爪脱离棘轮齿槽，棘轮的齿形采用不对称设计，锁止方向的齿面垂直于受力方向，保证锁止时不会出现滑齿，解锁方向的齿面做了圆弧过渡，方便闭合挡板时棘轮可以顺畅转动，不需要额外操作棘爪就能完成挡板闭合。防脱挡板的长度完全覆盖吊钩的开口区域，挡板边缘做了圆弧倒角，避免剐蹭吊索表面，也减少吊索晃动时对挡板的冲击载荷。

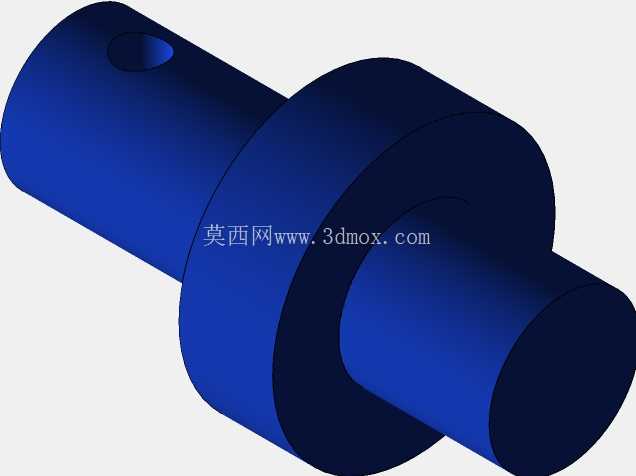

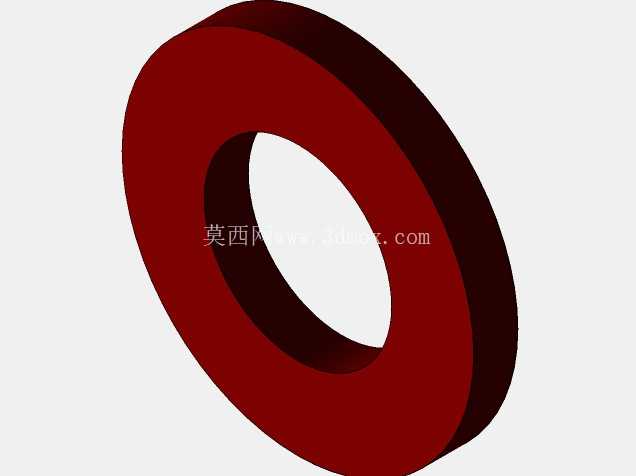

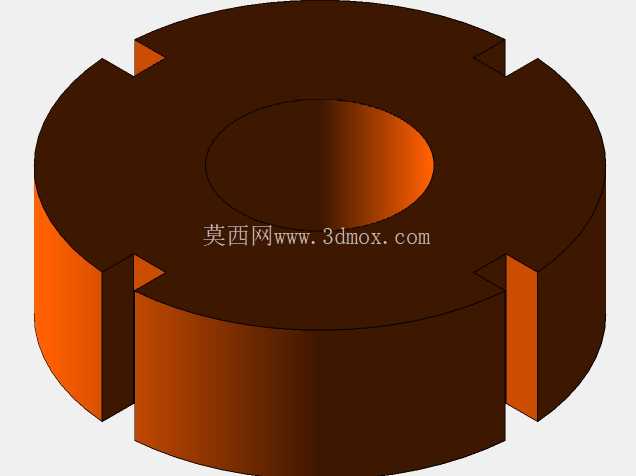

　　这套结构适配中小吨位的起重作业场景，不管是车间内的机床上下件吊装，还是仓储区域的重型物料转运，都能提供可靠的防脱保护，建模过程中所有运动部件都做了间隙校核，保证转动过程中没有干涉，销轴的固定端采用开槽螺母配合开口销锁止，避免作业过程中销轴窜动脱落，所有受力部位的圆角、壁厚都按照起重吊具的载荷要求做了对应设计，避免应力集中导致结构断裂。
