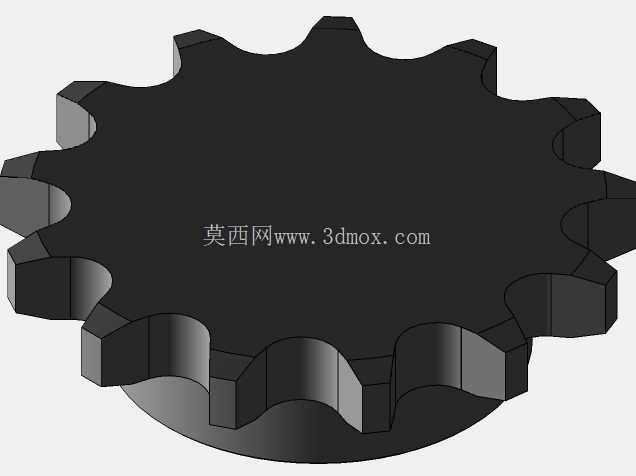

100B规格马丁链轮传动结构设计

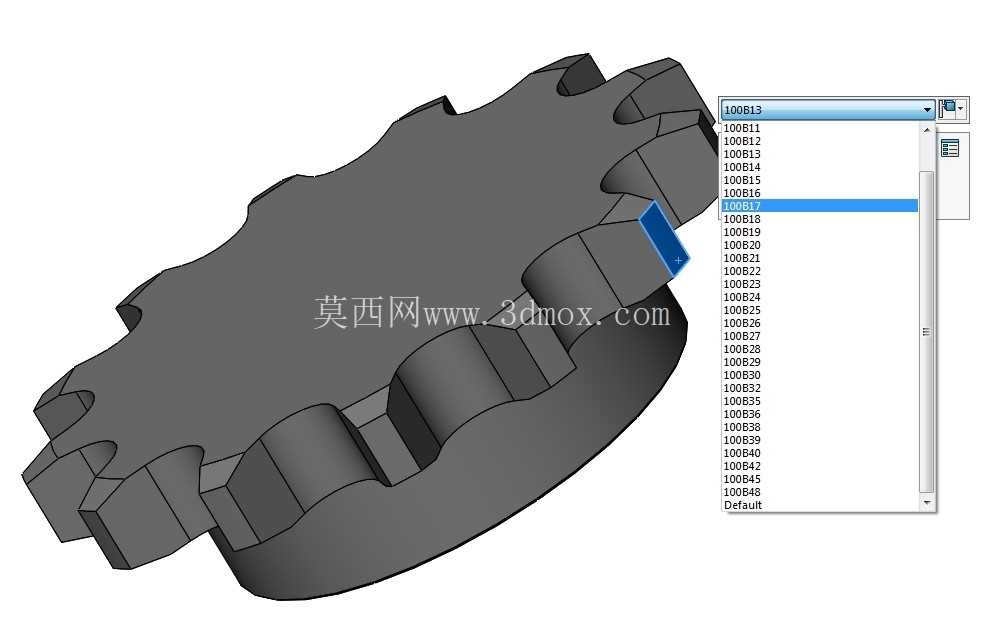

在各类工业传动场景中，链传动凭借其传动比准确、传递功率大、环境适应性强的特点，广泛应用于输送线、农机、工程机械、自动化生产线等重载传动工况，而链轮作为链传动系统的核心啮合部件，其齿形精度、结构强度直接决定了整套传动系统的运行稳定性与使用寿命。本次涉及的100B规格链轮，适配ANSI标准链条，可覆盖8T至48T的齿数配置范围，能够兼容市面上所有符合ANSI规范的同规格链条，在跨品牌设备替换、老旧生产线传动部件改造场景中具备极强的通用性。

从实际应用场景来看，这类链轮常被用在重载输送设备的动力端，比如矿山输送线的驱动辊组、物流仓储的重型分拣线传动端、农业收获机械的动力传输单元，以及部分机床设备的进给传动机构中。不同齿数的配置对应不同的传动比需求，小齿数链轮多用于需要高转速输出的端侧，大齿数链轮则适配大扭矩、低转速的重载传动工位，在选型时需要结合安装空间的边界尺寸、中心距范围、链条张紧调节行程综合匹配，避免出现啮合干涉、张紧量不足导致的跳齿、脱链问题。

从产品功能特性来看，该链轮采用标准ANSI齿形设计，齿廓曲线经过啮合仿真验证，在链条进入与退出啮合的过程中能够实现平滑过渡，减少多边形效应带来的传动冲击，降低运行过程中的振动与噪音。齿部的工作段经过结构强化设计，能够承受链条反复啮合带来的接触应力与磨损，在常规润滑工况下可保证长期运行的齿形精度，避免因齿面磨损过快导致的传动失效。轮毂部分的结构设计兼顾了安装便利性与结构强度，可适配不同规格的轴径安装需求，键槽位置符合通用传动件的安装规范，无需额外定制加工即可完成与传动轴的装配。

在设计思路层面，这类标准件的三维建模首先需要严格遵循ANSI链轮的设计规范，从齿形参数的计算入手，确定节距、滚子直径、齿顶圆、齿根圆、分度圆的核心参数，再通过参数化建模的方式生成齿廓曲线，保证每个齿的形位公差一致，避免出现单个齿形偏差导致的啮合卡滞。建模过程中需要重点关注齿根位置的圆角过渡，避免应力集中导致的链轮在重载工况下出现齿根断裂问题，同时要校验链轮的轴向厚度与链条内节内宽的匹配度，保证链条在运行过程中不会出现轴向窜动剐蹭。对于安装端面的定位止口、键槽位置、紧固螺纹孔的设计，需要结合常用传动轴的安装标准预留足够的配合公差，既要保证装配时的同轴度要求，也要避免过盈量过大导致的装配困难。

关于外形尺寸与安装边界，100B规格链轮的节距符合ANSI 100系列链条标准，不同齿数对应的齿顶圆尺寸随齿数增加而线性变化，在选型时需要预留足够的径向安装空间，避免链轮旋转过程中与周边的机架、护罩产生干涉。轴向尺寸方面，轮毂的伸出长度需要匹配传动轴的安装轴段长度，保证锁紧装置能够完全压紧，不会出现轴向窜动。安装时需要保证两链轮的端面共面度偏差在允许范围内，否则会加剧链条与齿面的偏磨，缩短整套传动副的使用寿命，同时要根据中心距的设计值预留合适的张紧行程，保证链条在运行磨损伸长后仍能调整到合适的张紧度。

在实际工程应用中，这类标准链轮的三维模型可直接用于传动系统的装配仿真，提前校验安装空间内的干涉情况，模拟传动过程中的运动轨迹，也可用于后续的工程图导出，直接对接加工生产环节，减少重复建模的工作量。对于设备改造项目而言，准确的三维模型能够帮助工程师快速完成替换件的选型匹配，不用反复测绘实物尺寸，大幅缩短设备维护的停机周期。建模过程中对齿形细节的还原，也能帮助工程师在设计阶段就预判啮合过程中可能出现的问题，比如齿顶与链板的干涉、齿根与滚子的间隙是否合理，提前优化结构参数，避免实际装配后出现运行故障。
